Tipo do ISO 13755 Fairlead do rolo do aço de carcaça um único sem tampa protetora contra poeira Navio que amarra o equipamento
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão técnico: | ISO 13755-2012 | Tipo: | Forma A sem proteção contra poeira superior |
|---|---|---|---|
| Diâmetros dos rolos: | 150~500mm | Rolo não.: | De rolos simples |
| Peso do rolo: | 23~80kg | Materiais: | Fundição de aço inoxidável, aço fundido |
| Tratamento de superfície: | Arborização a S2,5 + uma camada de primer epoxi, aço inoxidável polido, tratamento de superfície per | Certificados de classificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, BKI, IRS, RS, etc. |
| Destacar: | 500mm único fairlead marinho do rolo,fairlead do rolo de 500mm único,Fairlead marinho do rolo do ISO 500mm único |
||
Descrição de produto
Ferramenta de moagem de aço fundidoDN.150-500 mm. ISO 13755 Tipo A sem cobertura de poeira
Visão geral do produto
O rolo de amarre de aço fundido ISO 13755 Tipo A é um único equipamento de guia de corda vertical usado em arranjos de fairlead de rolos de bordo e de fairlead de pedestal.o rolo gira em torno do eixo para reduzir a abrasão por deslizamento na superfície de contato da corda, enquanto a carga resultante é transmitida através do arbusto, eixo, fundação, ligação de soldagem e estrutura de suporte do casco.
Tipo A é a configuração de aço fundido sem uma cobertura de poeira superior, permitindo acesso direto para inspeção visual e lubrificação.2012Para a cotação e produção, a edição necessária, tamanho nominal, arranjo da corda, relação D/d, SWL de referência, projeto da fundação, material, revestimento,e o âmbito do certificado devem ser confirmados a partir do desenho do navio e da especificação do projeto.
Especificações rápidas
- Tipo de produto:Rolante de amarre de aço fundido simples - guia e redireciona uma linha de amarre do navio através de uma superfície de contato de corda giratória.
- Norma e tipo:ISO 13755 Tipo A -> rolos de aço fundido sem cobertura de poeira superior; ISO 13755:2020 é a edição atual.
- Faixa de tamanho nominal:Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 mm -> o tamanho nominal refere-se ao diâmetro exterior do rolo.
- Intervalo SWL de referência:265 a 1.942 kN a theta = 90 graus e 186 a 1.373 kN a theta = 0 graus -> valores de referência normalizados; a SWL marcada efectiva depende das condições de carga e de instalação acordadas.
- Massa calculada do tipo A:23 a 360 kg/conjunto -> faixa correta para manuseio, embalagem, planeamento de instalação e estimativa de carga.
- Base de material padrão:Rolhas de aço fundido com um ponto de rendimento não inferior a 205 N/mm2; eixo não inferior a 350 N/mm2; latão, bronze ou arbusto equivalente.
- Contacto e manutenção das cordas:Superfície de contato lisa, acabamento anticorrosivo e peças giratórias lubrificadas -> suporta proteção de corda e movimento livre do rolo.
- Base de instalação:A fundação, a conexão de soldagem e o reforço sob o convés devem ser verificados para a disposição de carga e casco selecionada.
Parâmetros técnicos principais
| Tamanho nominal Dn |
D1 | D2! +2/0 |
03 +2/0 |
D | D5 H7 | R1 | R2 | R3 | R4 | H | H1 | H2! | H3. | H4! | e | ||||||||||||||||||||
| 150 | 150 | 230 | 216 | 110 | 90 | 30 | 52 | 15 | 11 | 137 | 25 | 84 | 44,7 | 43,38 | 37,7 | ||||||||||||||||||||
| 200 | 200 | 300 | 280 | 145 | 115 | 40 | 66 | 20 | 13 | 157 | 30 | 99 | 59,2 | 35.46 | 46,3 | ||||||||||||||||||||
| 250 | 250 | 370 | 340 | 165 | 135 | 50 | 80 | 25 | 15 | 177 | 32 | 105 | 73,5 | 28,33 | 55,0 | ||||||||||||||||||||
| 300 | 300 | 430 | 400 | 190 | 150 | 55 | 87 | 30 | 16 | 197 | 33 | 125 | 82,6 | 32,62 | 60,8 | ||||||||||||||||||||
| 350 | 350 | 490 | 460 | 210 | 167 | 55 | 89 | 30 | 17 | 217 | 33 | 140 | 83,7 | 49,06 | 63,7 | ||||||||||||||||||||
| 400 | 400 | 560 | 520 | 225 | 177 | 63 | 99 | 30 | 18 | 237 | 43 | 150 | 91,8 | 52,0 | 72,2 | ||||||||||||||||||||
| 450 | 450 | 620 | 590 | 245 | 190 | 63 | 101 | 30 | 19 | 257 | 43 | 162 | 92,5 | 67,07 | 7, 4 8 | ||||||||||||||||||||
| 500 | 500 | 680 | 660 | 260 | 205 | 63 | 103 | 30 | 20 | 277 | 43 | 180 | 93,0 | 82,94 | 77,6 | ||||||||||||||||||||
| Tamanho nominal Dn |
h | H1 | H2 | Parafuso de fixação | T | T1 | N | Comprimento da perna de solda | SWL b | Peso calculado (kg/conjunto) |
|||||||||||||||||||||||||
| θ= 90° | θ= 0° | ||||||||||||||||||||||||||||||||||
| s | Z1 | (kN) | (I) | (kN) | (l) | Tipo A |
Tipo B | ||||||||||||||||||||||||||||
| 150 | 5 | 35 | 25 | M6 | 22 | 6 | 8 | 265 | 27 | 186 | 19 | 23 | 24 | ||||||||||||||||||||||
| 200 | 5 | 38 | 35 | M6 | 26 | 6 | 10 | 441 | 45 | 314 | 32 | 42 | 43 | ||||||||||||||||||||||
| 250 | 6 | 40 | 35 | M8 | 30 | 6 | 11 | 579 | 59 | 412 | 42 | 77 | 80 | ||||||||||||||||||||||
| Tamanho nominal Dn |
D1 | D2! +2/0 |
D 3 +2/0 |
D4! | Ds H7 | R1 | R2 | R3 | R4 | H | H1 | H2! | H3. | H4! | e | ||||||||||||||||||||
| 300 | 7 | 45 | 40 | M8 | 32 | 29 | 8 | 12 | 726 | 74 | 510 | 52 | 109 | 112 | |||||||||||||||||||||
| 350 | 7 | 50 | 45 | M8 | 34 | 29 | 8 | 15 | 1040 | 106 | 736 | 75 | 154 | 160 | |||||||||||||||||||||
| 400 | 7 | 53 | 49 | MB | 36 | 30 | 12 | 17 | 1246 | 127 | 883 | 90 | 207 | 215 | |||||||||||||||||||||
| 450 | 7 | 57 | 53 | M8 | 38 | 32 | 12 | 20 | 1599 | 163 | 1 128 | 115 | 275 | 286 | |||||||||||||||||||||
| 500 | 7 | 65 | 60 | M8 | 40 | 34 | 12 | 23 | 1942 | 198 | 1 373 | 140 | 360 | 374 | |||||||||||||||||||||
Guia de selecção e consulta
Passo 1: Confirmar a norma ISO 13755 Tipo A e indicar se o projeto requer a edição atual de 2020 ou um desenho antigo de 2012 para compatibilidade de substituição.
Passo 2: Seleccionar o tamanho nominal Dn de acordo com a disposição de amarre da embarcação, o espaço de instalação disponível, o diâmetro da corda e a relação de curvatura D/d admissível pelo fabricante da corda.
Passo 3: Confirmar a direção do cabo e o caso de carga theta aplicável, SWL marcada, arranjo de fundação ou pedestal, reforço sub-deck e interface de soldagem.
Passo 4: Confirmar o material: rolos de aço fundido padrão, material do eixo, material do arbusto ou qualquer opção de aço inoxidável/material especial não padrão sujeita a revisão de engenharia.
Passo 5: Confirmar o tratamento da superfície, o sistema de pintura final, a disposição da lubrificação, o âmbito de inspecção, a rastreabilidade do material e os requisitos da sociedade de classificação antes da cotação.
Etapa 6: Indicar a quantidade, o tipo de recipiente, a posição de instalação, o desenho ou a fotografia de referência, o destino da entrega e o prazo de entrega exigido.
Estrutura
Rolante de aço fundido. Eixo. Latão/cabeça de bronze.
Benefícios da fundição, do contacto com a corda e da instalação
- O tipo A utiliza uma carroceria de rolos de aço fundido sem a cobertura de poeira superior instalada no tipo B, permitindo o acesso direto ao eixo superior e à zona do buxo para inspeção e lubrificação.
- O rolo giratório muda a direção da corda com menos contato deslizante do que uma superfície de guia fixa, ajudando a reduzir a abrasão quando o rolo permanece girando livremente e lubrificado corretamente.
- As superfícies de contacto com as cordas devem ser lisas e livres de rugosidades ou irregularidades que possam danificar a linha de amarre por abrasão.
- A norma ISO 13755 utiliza pormenores de montagem separados para os tamanhos nominais 150-250 e 300-500, pelo que os pedidos de substituição devem incluir o tamanho nominal e o desenho do arranjo existente.
- A norma atual adiciona orientações de relação D/d: o diâmetro de contato do rolo e o diâmetro da corda devem ser revisados juntos porque a flexão excessiva pode reduzir a resistência da corda.
- A ligação entre a fundação e a soldadura deve transmitir a carga máxima seleccionada para a estrutura do casco sem deformações plásticas ou rachaduras;O reforço local do convés ou do pedestal faz, portanto, parte da verificação da instalação..
- Proteção externa contra a corrosão e lubrificação de peças giratórias são controlos funcionais necessários; acumulação do revestimento final, tipo de graxa,e o intervalo de manutenção devem seguir a especificação do projeto.
Atributos personalizados
- Edição padrão:ISO 13755:2020 recomendado para novas consultas -> edição publicada atualizada com a redação SWL atualizada e orientações D/d.
- Edição Legacy:ISO 13755:2012 -> utilizar apenas quando um desenho de recipiente existente, um item de substituição ou uma especificação de projeto exigem expressamente a edição anterior.
- Tipo:Tipo A sem cobertura de poeira superior -> distinguir do aço fundido tipo B com cobertura e da construção de chapas de aço tipo C com cobertura.
- Tamanho nominal:Dn 150-500 mm -> selecionar, juntamente com o tamanho da corda, o percurso da linha, o espaço de instalação e o SWL de referência.
- SWL de referência:Dois casos de carga padrão por ângulo theta -> o valor real marcado é acordado de acordo com as condições reais de carga e instalação.
- Base de material padrão:Para a produção de aço fundido, o rendimento da rolha >= 205 N/mm2; o rendimento do eixo >= 350 N/mm2; o de latão/bronce/bustão equivalente.
- Material alternativo:O aço inoxidável fundido ou material especial a confirmar -> requer revisão da resistência, da soldabilidade, do comportamento de corrosão, da usinagem e da base de aprovação.
- Tratamento de superfície:Sa 2.5 blasting plus epoxy shop primer pode ser utilizado como referência de projeto -> sistema de revestimento final e DFT seguir a especificação de pintura do recipiente.
- Requisito de certificado:Disponível de acordo com o escopo da encomenda -> confirmação do certificado do fabricante, certificado do material, pesquisa de classe, inspeção de testemunhas e marcação final antes da cotação.
Como funciona
Mooring line approaches the roller -> Rope bears on the smooth cast steel contact surface -> Roller rotates around the axle and bush -> Line direction changes with reduced sliding abrasion -> Load transfers through the foundation and welded hull structure -> Lubrication and inspection maintain free rotation
Aplicações
Arranjos de pontes de rolamento navio. Pontes de pedestal. Estações de atracamento no convés do navio. Mudanças de direção da linha de atracamento. Projetos de construção nova. Projetos de substituição e reparação.
Certificações e vantagens
Os certificados podem ser organizados de acordo com os requisitos do projeto, a rastreabilidade dos materiais, o âmbito de inspeção e o procedimento de aprovação da sociedade de classificação.A disponibilidade está sujeita ao âmbito de aplicação da encomenda e à aceitação da classe.
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

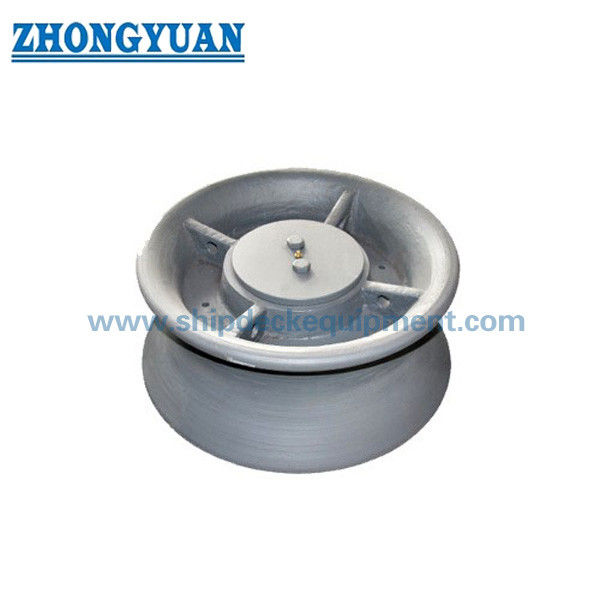

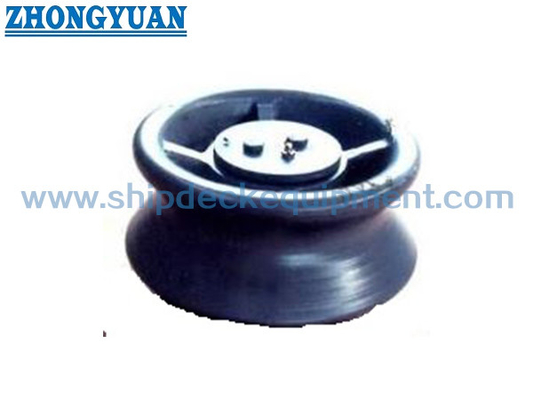

Desenho e Fotos
Perguntas frequentes
Q1: Se uma nova consulta utilizar a norma ISO 13755:2020 ou a norma ISO 13755:2012?
A1: A ISO 13755:2020 é a edição atual e substitui a edição de 2012 retirada..Indicar a edição exigida no pedido.
Q2: Como devem ser selecionados o tamanho nominal e o SWL?
A2: Selecione Dn juntamente com o diâmetro da corda, a relação de curvatura D/d, a direção da corda, o caso da carga theta, o plano de amarração do navio, a fundação e o reforço sob o convés.;A SWL real marcada é acordada para as condições reais de carga e instalação e não deve exceder o valor-padrão.
P3: Que manutenção é importante para o tipo A sem cobertura de poeira?
A3: Verifique se o rolo gira livremente, mantenha o eixo e o arbusto lubrificados, inspecione a área superior exposta para contaminação ou corrosão e examine a superfície de contato da corda para rugosidade ou danos.O tipo B deve ser considerado quando o projeto requer especificamente uma cobertura de poeira superior.
