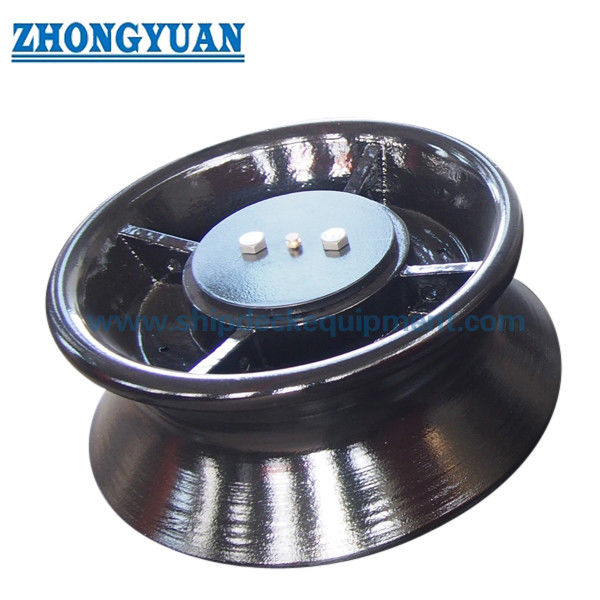

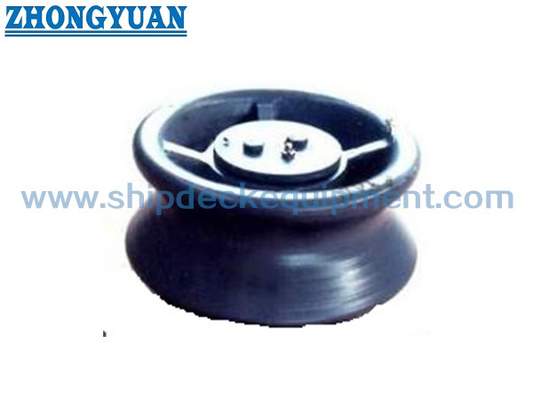

DIN 81906 Roller de Desvio de Amarração para Equipamentos de Amarração de Navios

DIN 81906 Roller de Desvio de Amarração para Equipamentos de Amarração de Navios

Visão geral do produto

O rolo de deformação de amarração DIN 81906 é um componente de rolha única usado em embarcações marítimas e interiores para guiar as cordas de amarração durante as operações de atracamento, deslocamento e amarração no porto.Ele fornece uma superfície de contato rotativa arredondada para que a corda possa mudar de direção com menos fricção local contra o convés ou estruturas de bordo.

Este produto é selecionado de acordo com o tamanho nominal DIN 81906, referência de força de tração da corda, diâmetro do rolo, disposição da instalação, requisitos de material, tratamento de superfície e âmbito do certificado.O nome do produto fornecido refere-se a um rolo de deformação de aço fundido- no entanto, a qualidade final do material e se o rolo segue o aço fundido, o ferro fundido nodular, o aço inoxidável,ou outro material especificado no projeto deve ser confirmado antes da cotação e produção.

Especificações rápidas

• Padrão: DIN 81906-1999 → referência para a designação dos rolos de deformação, estrutura do conjunto, dimensões principais e seleção do tamanho nominal.

• Tipo de produto: Rolante de deformação de amarre único → utilizado como guia de corda giratória, não como produto de elevação, puxa, reboque ou guincho.

• Faixa de dimensões nominais: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → selecionados de acordo com o número nominal padrão e a disposição de amarre do navio.

• Referência de força de tração da corda: 10 a 320 kN → utilizada como base de selecção e não deve ser directamente convertida em SWL, MBL, carga de ensaio ou carga de ruptura sem aprovação do projecto.

• o diâmetro do rolo d1: 160 a 560 mm → afecta o raio de contacto da corda, a disposição do cabo e o espaço de instalação disponível.

• Peso aproximado dos rolos: 12 a 580 kg → útil para embalagem, manuseio, planeamento de instalação e estimativa de carga.

• Tratamento de superfície: Sa 2.5 de jato + epoxi, galvanizado, polido ou acabamento personalizado → revestimento final deve seguir as especificações do recipiente.

• Personalização: O material, o tratamento de superfície, o escopo do certificado e a disposição do pedestal correspondente podem ser discutidos de acordo com as exigências do projeto.

Parâmetros técnicos principais

Parâmetros principais da página web para o rolo de curvatura de amarre DIN 81906. As dimensões são em mm, salvo indicação em contrário. A coluna de carga abaixo é tratada como força de tração da corda / referência de seleção padrão,não como produto SWL declarado automaticamente.

Guia de selecção e consulta

Passo 1: Confirmar o n.o nominal DIN 81906 1, 2, 3, 5, 8, 12, 20 ou 32 de acordo com a disposição do cabo de tracção e amarre do navio.

Passo 2: Confirmar a referência da força de tração da corda, o tipo de corda, o diâmetro da corda, o ângulo de condução, a posição de instalação e se o rolo é utilizado como peça de substituição ou como item de construção nova.

Passo 3: Confirmar o arranjo de correspondência: apenas rolos únicos, instalação na beira do navio / bordo do convés ou utilização em conjunto com um pedestal cônico, como a DIN 81907, quando especificado no desenho do projeto.

Passo 4: Confirmar os requisitos de material: aço leve, aço C-Mn, aço inoxidável, aço fundido, ferro fundido nodular ou grau de material especificado no projeto.

Passo 5: Confirmar o tratamento da superfície: Sa 2.5 de jato + primer de fábrica epóxi, galvanização, acabamento polido inoxidável, sistema de pintura final ou outro requisito de revestimento.

Passo 6: Confirmar o âmbito do certificado antes da cotação: certificado do fabricante, certificado de material, certificado de classe, inspeção de testemunhas ou aprovação de acordo com os requisitos do projeto.

Passo 7: Fornecer quantidade, destino de entrega, prazo de entrega exigido, desenho de instalação e foto de referência, se disponível.

Estrutura

Casting roller body | Rope-contact groove / rounded contact surface | Central shaft / pedestal connection area | Bush / sleeve arrangement | Grease nipple and maintenance point | Fasteners and washers | Surface protection

Design, fundição e vantagens de engenharia

• O único rolo giratório ajuda a orientar a direcção da corda de atracagem e reduz a fricção directa da corda contra as estruturas fixas do navio durante as operações de atracagem.

• A superfície de contacto com a corda deve ser revestida e suavizada após a fundição ou a usinagem, para reduzir o contacto local acentuado e ajudar a proteger as cordas de amarração.

• A maior gama de diâmetros dos rolos permite a selecção de acordo com o percurso da corda, a limitação do espaço e o número nominal padrão, em vez de utilizar um modelo simplificado para todos os recipientes.

• A rotação, a condição do arbusto, o acesso à lubrificação e a condição da fixação são pontos de inspecção importantes, porque o produto funciona como um guia de corda sob contato repetido.

• A fundação de instalação, o suporte da borda do convés ou a estrutura do pedestal devem ser verificados pelo estaleiro ou escritório de projeto de acordo com a direção do cabo e a estrutura local do casco.

• O âmbito do material e do certificado pode ser organizado de acordo com as exigências da encomenda, mas a qualidade exata do material deve ser confirmada antes da folha de dados final ou da liberação da produção.

Atributos personalizados

• Padrão: DIN 81906-1999 → utilização quando o estaleiro ou a especificação do proprietário exigem dimensões de rolos de deformação DIN.

• Número nominal: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → selecione de acordo com a tabela padrão, a disposição da corda e o espaço de instalação disponível.

• Número de rolos: rolos únicos → adequados para um único ponto de contacto de corda giratória no caminho da linha de amarração.

• Referência de força de tração da corda: 10 a 320 kN → apenas referência de selecção; a SWL final ou a carga de homologação devem ser confirmadas pelo cálculo do projecto ou pelos requisitos da classe.

• Material: aço leve, aço C-Mn, aço inoxidável, aço fundido, ferro fundido nodular → qualidade final e conformidade com a norma a confirmar antes da cotação.

• Tratamento de superfície: Sa 2.5 de jato + epoxi primer / galvanizado / polido / personalizado → escolha de acordo com as especificações de revestimento do recipiente e ambiente de corrosão.

• Pedestal de correspondência: pode considerar-se um pedestal cônico conforme a norma DIN 81907 quando for especificada → a interface do pedestal e o desenho de instalação devem ser confirmados.

• Requisito de certificado: Disponível de acordo com o âmbito do projecto → certificado de classe, certificado de fabricante ou certificado de material devem ser acordados antes da encomenda.

Como funciona

Mooring rope approaches the roller → Rope contacts the rounded rotating surface → Roller turns with rope movement → Local rubbing is reduced → Load path is transferred through the roller support / pedestal to the vessel structure → Inspection and lubrication are carried out during service

Aplicações

Sea-going vessels | Inland vessels | Mooring stations | Shipside fairlead arrangements | Deck edge rope guidance | Harbor mooring | Vessel shifting operations | Replacement of DIN 81906 warping rollers

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, o escopo da inspeção, a rastreabilidade do material e o procedimento de aprovação da sociedade de classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

Desenho e Fotos

Perguntas frequentes

P1: A força de tração da corda DIN 81906 é a mesma que a força de tração do produto SWL?

A1: Não. A tabela fornecida fornece uma referência de força de tração / seleção de corda. Não deve ser escrita diretamente como SWL, MBL, carga de ruptura ou carga de teste sem cálculo de projeto,Revisão do arranjo do navio, e exigência de aprovação.

P2: Este rolo pode ser utilizado em conjunto com um pedestal cônico DIN 81907?

A2: Pode ser considerada quando o desenho do recipiente ou a especificação do projecto exigem uma disposição cónica do pedestal correspondente.e o reforço local devem ser confirmados através do desenho.

Q3: O que deve ser confirmado antes da cotação?

A3: Confirmar o número nominal DIN 81906, a disposição da corda, a posição de instalação, a qualidade do material, o tratamento da superfície, o âmbito do certificado, a quantidade, o destino da entrega e o prazo de entrega exigido.Um desenho do navio ou uma foto de substituição é útil para evitar uma escolha errada.

Desenho da norma DIN81906 de rolos de desligação para fixação de aço fundido
