Poste de amarração de ponta dupla fabricado com placa de base larga | JIS F 2001 Tipo B
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão: | JIS F 2001 Tipo B | Intervalo SWL: | 29KN- 981KN |
|---|---|---|---|
| Materiais: | C-Mn aço, aço inoxidável, também pode fornecer aço especial para quebra-gelos | Diâmetros nominais: | 100 a 800 mm |
| Peso: | 18.9 a 3071 kg | Tratamento de superfície: | Arborização a S2,5 + uma camada de primer epoxi, aço inoxidável polido, tratamento de superfície per |
| Certificados de classificação: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, etc. | ||
| Destacar: | Poste de amarração 2001-1990 da amarração do barco de JIS F,poste de amarração da amarração do barco,Navio de JIS F 2001-1990 que amarra o equipamento |
||
Descrição de produto
Poste de amarração de ponta dupla fabricado com placa de base larga | JIS F 2001 Tipo B
Visão geral do produto
O cabeço de amarração de ponta dupla fabricado JIS F 2001 Tipo B é um acessório de amarração de navio soldado no convés usado para proteger cabos de amarração em conveses de navios. O arranjo Tipo B usa dois postes fabricados em uma placa de base larga, e o poste de amarração é normalmente selecionado pelo tipo padrão, diâmetro nominal, SWL, disposição do convés, tipo de corda, interface de soldagem, requisitos de revestimento e escopo do certificado.
Para esta construção de aço soldado, os postes podem ser feitos de tubo de aço ou de chapa de aço enrolada em tubo e soldada. A conexão do tubo à base deve ser preparada com soldagem de ranhura adequada, e a conexão do convés deve seguir os detalhes de soldagem aprovados pelo estaleiro. Costuras de solda ou bordas que possam entrar em contato com o cabo de amarração devem ser preparadas e lixadas para reduzir a abrasão local do cabo durante o serviço.
Especificações rápidas
• Tipo de produto: cabeço de amarração de ponta dupla fabricado com placa de base larga → ponto de amarração soldado no convés para arranjos de convés de navios.
• Padrão e tipo: JIS F 2001 Tipo B, com referência ISO 13795 → dissuasor tipo placa de base para navios e aplicações de tecnologia marítima.
• Faixa SWL: 29 a 981 kN conforme tabela fornecida → usada para seleção inicial do tamanho do cabeçote; o reforço e a aprovação do convés permanecem dependentes do projeto.
• Faixa de diâmetro nominal: 100 a 800 mm → cobre posições de amarração em convés de navios de pequeno a grande porte dentro da faixa de tamanho Tipo B fornecida.
• Diâmetro externo do poste: Φ114,3 a Φ812,8 mm → dimensão chave do poste para verificação visual, planejamento de fabricação e correspondência de desenhos de páginas da web.
• Faixa de peso: 18,9 a 3.071 kg → útil para cotação, manuseio, embalagem, planejamento de transporte e preparação de instalação em estaleiro.
• Rota de fabricação: tubo de aço ou placa de aço enrolada em tubo → as soldas longitudinais e as áreas de contato do cabo devem ser retificadas quando aplicável.
• Tratamento de superfície: jateamento Sa 2.5 + shop primer epóxi de uma camada como referência → acabamento polido, galvanizado ou customizado pode ser discutido quando especificado.
Principais Parâmetros Técnicos
Dimensões da página principal do poste de amarração de ponta dupla fabricado JIS F 2001 Tipo B. As dimensões estão em mm, salvo indicação em contrário. Os valores SWL são da tabela fornecida e não devem ser convertidos em MBL do cabo, carga de teste ou carga de ruptura sem a confirmação do projeto.
| Diâmetro Nominal. (mm) | SWL (kN) | Peso (kg) | UM(mm) | B(mm) | C(mm) | D(mm) | Φ(mm) |
| 100 | 29 | 18,9 | 196 | 250 | 165 | 445 | 114,3 |
| 125 | 39 | 29,4 | 246 | 315 | 195 | 540 | 139,8 |
| 160 | 49 | 44,7 | 316 | 400 | 225 | 670 | 165,2 |
| 200 | 78 | 79,5 | 378 | 500 | 290 | 860 | 216,3 |
| 250 | 118 | 139 | 470 | 630 | 360 | 1065 | 267,4 |
| 315 | 196 | 261 | 597 | 800 | 430 | 1300 | 318,5 |
| 355 | 255 | 361 | 663 | 890 | 480 | 1475 | 355,6 |
| 400 | 314 | 502 | 749 | 1000 | 550 | 1630 | 406,4 |
| 450 | 382 | 685 | 841 | 1130 | 620 | 1840 | 457,2 |
| 500 | 451 | 911 | 928 | 1250 | 690 | 2040 | 508,0 |
| 560 | 549 | 1208 | 1025 | 1380 | 750 | 2240 | 558,8 |
| 630 | 686 | 1601 | 1152 | 1570 | 820 | 2510 | 609,6 |
| 710 | 804 | 2252 | 1294 | 1750 | 960 | 2840 | 711.2 |
| 800 | 981 | 3071 | 1480 | 2000 | 1100 | 3240 | 812,8 |
Guia de seleção e consulta
Etapa 1: Confirme o cabeço de amarração de ponta dupla fabricado JIS F 2001 Tipo B e selecione o diâmetro nominal / SWL de acordo com o arranjo de amarração da embarcação.
Etapa 2: Confirme o tipo e o tamanho do cabo, a direção esperada do cabo, a disposição do cabo de amarração e se o poste de amarração é para construção nova ou substituição.
Etapa 3: Confirme a posição de instalação do convés, o reforço do convés, a interface de soldagem da placa de base, a preparação da ranhura e qualquer requisito de soldagem do estaleiro ou END.
Etapa 4: Confirmar os requisitos de fabricação: postes de tubo de aço ou placa de aço enrolada em tubo, soldagem de ranhura do tubo à base e retificação de costuras de solda em áreas de contato com o cabo.
Etapa 5: Confirme o grau do material, o tratamento de superfície, o sistema de revestimento, os requisitos de galvanização/polimento, se aplicável, e os requisitos de proteção contra corrosão.
Etapa 6: Confirme o escopo do certificado antes da cotação: certificado do fabricante, certificado de material, certificado de classe, inspeção testemunhal ou requisito de aprovação de classe.
Etapa 7: Forneça a quantidade, tipo de recipiente, desenho de instalação ou foto de referência, destino de entrega, requisitos de embalagem e prazo de entrega necessário.
Estrutura
Dois postes verticais fabricados | Placa de base larga | Soldas ranhuradas tubo-base | Borda de soldagem do convés | Costuras lisas de contato com corda no solo | Construção de tubos de aço ou de placas laminadas | Shop primer ou tratamento de superfície especificado
Vantagens da engenharia de fabricação, soldagem e amarração
• A placa de base larga Tipo B fornece uma interface transparente soldada no convés para estações de atracação de navios; o reforço final do convés e os detalhes da solda deverão ser confirmados pelo estaleiro ou escritório de projetos.
• Postes para tubos de aço ou postes para tubos de chapa de aço laminado podem ser usados de acordo com os requisitos do projeto, disponibilidade de material e plano de fabricação.
• Quando a placa é enrolada em um tubo, a costura longitudinal deve ser soldada e retificada, especialmente onde o cabo pode passar ou entrar em contato com a superfície do poste.
• A preparação da ranhura na conexão do tubo à base suporta uma penetração mais profunda da solda e melhor continuidade estrutural quando realizada de acordo com um WPS aprovado.
• A borda de soldagem do deck pode ser preparada para soldagem de penetração profunda quando exigido pelo desenho do projeto, mas a forma final da solda, a perna da solda, o END e o testemunho de classe devem ser confirmados antes da produção.
• Superfícies de contato do cabo lisas e revestidas ajudam a reduzir o contato local agudo em cabos de aço, cabos de fibra de manila/sisal ou cabos sintéticos durante o manuseio normal de amarração.
• A faixa de SWL fornecida de 29 a 981 kN permite que o comprador selecione o serviço de amarração sem misturar SWL com cabo MBL, carga de teste ou carga de ruptura.
• O tratamento de superfície pode ser alinhado com as especificações de pintura do navio, ambiente de corrosão e requisitos de inspeção do proprietário.
Atributos personalizados
• Padrão: JIS F 2001 Tipo B → use quando o desenho da embarcação ou a especificação do proprietário exigir o arranjo de poste de amarração da placa de base Tipo B.
• Nome do produto: Poste de amarração fabricado com bit duplo → acessório de amarração no convés para fixar cabos de amarração, não um produto de elevação.
• Forma da Base: Placa de base larga → fornece a pegada de soldagem do convés e deve ser verificada com reforço do convés e detalhes de solda.
• Faixa SWL: 29 a 981 kN → selecionar conforme tabela fornecida e cálculo de amarração do projeto.
• Diâmetro Nominal: 100 a 800 mm → tamanho principal base para cotação, correspondência de desenhos e identificação do produto.
• Opções de materiais: aço C-Mn / aço inoxidável / aço especial para projetos quebra-gelo → classificação final do material e rastreabilidade a serem confirmadas.
• Método de fabricação: Tubo de aço ou placa de aço enrolada em tubo → o acabamento da costura de solda é importante para a proteção contra contato com o cabo.
• Requisito de soldagem: soldas do tubo à base e do convés preparadas para ranhuras → forma final da solda, WPS, NDT e escopo de testemunha de classe a serem confirmados.
• Referência de cabo aplicável: cabo de aço, cabo de fibra de manila e sisal, cabo sintético → o tamanho do cabo e a disposição do cabo devem ser confirmados com o desenho do navio.
• Tratamento de Superfície: Jateamento Sa 2.5 + shop primer epóxi como referência → revestimento final, galvanização ou acabamento polido conforme exigência do projeto.
• Exigência de certificado: disponível mediante solicitação de acordo com a exigência do projeto → inspeção de classe e escopo de aprovação devem ser confirmados antes da cotação.
Como funciona
A linha de amarração é conduzida ao redor do poste de amarração dupla → A carga do cabo é mantida pelos dois postes fabricados → Transferências de força local através das soldas do tubo à base e da placa de base larga → A carga é transferida para a estrutura reforçada do convés através da solda do convés → A inspeção e o revestimento final são concluídos de acordo com os requisitos do projeto
Aplicativos
Graneleiros | Petroleiros | Navios porta-contentores | Navios de carga geral | Barcos de trabalho | Rebocadores | Estações de amarração no convés de navios | Projetos de construção de novos estaleiros | Projetos de substituição e reparo
Certificações e Vantagens
Os certificados podem ser organizados de acordo com os requisitos do projeto, escopo da inspeção, rastreabilidade do material, documentação de soldagem e procedimento de aprovação da sociedade de classe.
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes.

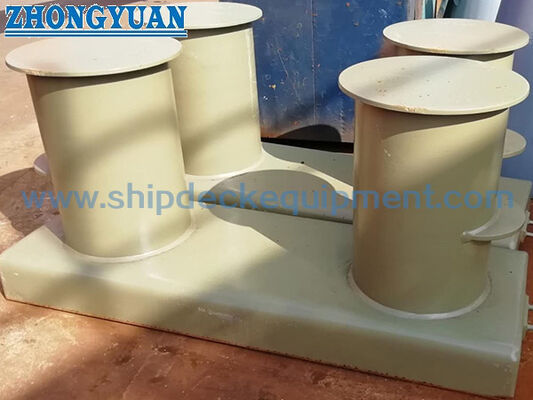

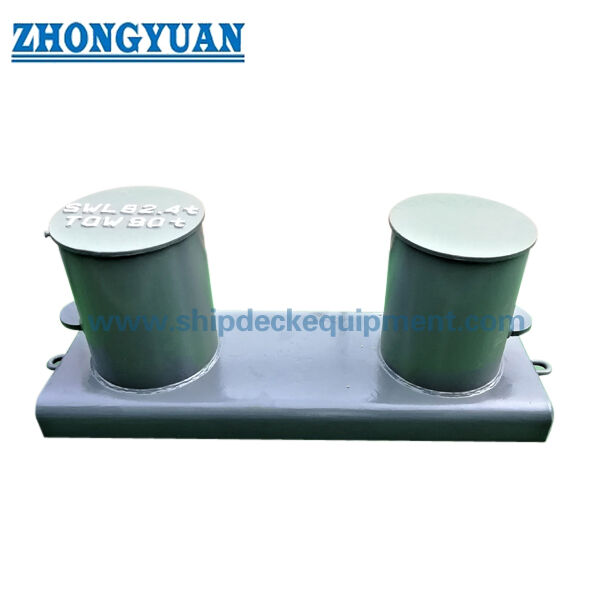

Desenho e fotos
Perguntas frequentes
Q1: Como deve ser selecionado o tamanho correto do poste de amarração JIS F 2001 Tipo B?
A1: Selecione o diâmetro nominal e SWL de acordo com o arranjo de amarração da embarcação, tipo de cabo, tamanho do cabo, direção de condução do cabo, reforço do convés e requisito de aprovação do projeto. A tabela SWL fornecida é para seleção de poste de amarração e não deve ser tratada como MBL de corda ou carga de teste.
Q2: Por que a placa de base larga é importante para os cabeços de amarração do Tipo B?
A2: A placa de base larga fornece a interface de soldagem do convés e ajuda a distribuir a força do cabeço na estrutura do navio. A espessura real da placa do convés, o reforço, a forma da solda e os requisitos de inspeção devem ser confirmados pelo estaleiro ou escritório de projeto.
Q3: Quais detalhes de soldagem e fabricação devem ser confirmados antes do pedido?
A3: Confirme se os postes são feitos de tubo de aço ou tubo de placa de aço laminado, detalhes da solda de ranhura do tubo à base, preparação da solda do convés, perna de solda ou requisito de penetração, escopo WPS / NDT, certificado de material, tratamento de superfície e se o testemunho de classe é necessário.
