Guincho de amarração aparafusado para embarcações interiores | Montado em convés ou antepara, GB 2026

Visão Geral do Produto

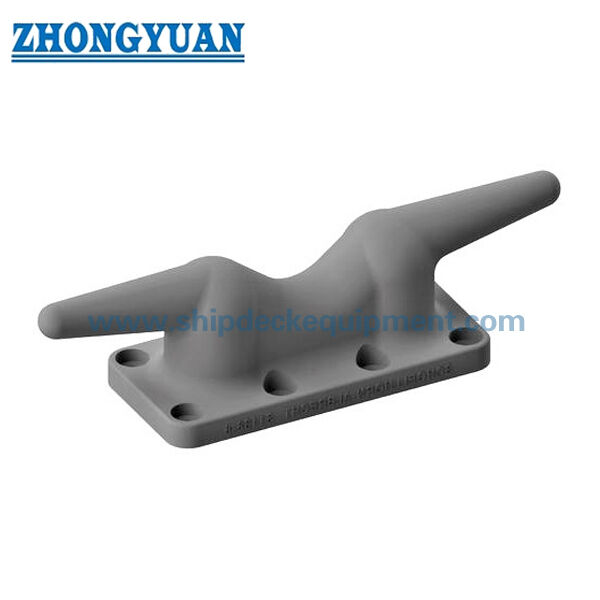

O guincho de amarração aparafusado tipo GB 2026 é um acessório de amarração fundido compacto usado em embarcações interiores, pequenas embarcações de trabalho, embarcações de serviço, barcaças, atracadouros e posições de amarração em marinas. Pode ser instalado em um convés ou antepara por parafusos, fornecendo um ponto de amarração simples onde a corda precisa ser fixada sem uma base de cabeço soldado.

Este guincho é normalmente selecionado pelo diâmetro da corda, material, posição de montagem, espaço de instalação disponível e a resistência da estrutura de convés ou antepara de suporte. A tabela fornecida abrange versões de cobre fundido e aço fundido com diâmetro máximo de corda Malina de até 75 mm e peso de 1,33 kg a 11,2 kg. Para uso seguro de amarração, o arranjo de parafusos, placa de apoio ou reforço local e escopo do certificado devem ser confirmados de acordo com os requisitos do projeto.

Especificações Rápidas

• Tipo de produto: Guincho de amarração aparafusado → acessório de amarração compacto para convés ou antepara para embarcações interiores e pequenas embarcações.
• Padrão técnico: GB 2026 → referência para dimensões, seleção de diâmetro de corda, opções de material e confirmação de modelo.
• Forma de instalação: Montagem aparafusada → instalação e substituição mais fáceis do que acessórios soldados quando a estrutura de suporte e o arranjo de parafusos são adequados.
• Tamanho de referência da corda: diâmetro máximo de corda Malina de 30 / 35 / 50 / 75 mm na tabela fornecida → o tamanho final da corda deve ser verificado em relação ao arranjo de amarração da embarcação.
• Opções de material: cobre fundido, bronze fundido, aço C-Mn fundido, aço inoxidável fundido e ferro fundido nodular → selecione de acordo com o ambiente de corrosão, requisito de desgaste e orçamento do projeto.
• Faixa de peso: 1,33 kg a 11,2 kg → adequado para posições de amarração pequenas e médias onde tamanho compacto e manuseio simples são necessários.
• Tratamento de superfície: Jateamento Sa 2,5 + uma camada de primer epóxi de fábrica, galvanizado, polido ou acabamento personalizado → o tratamento de superfície final depende do material e do requisito do pedido.
• Escopo do certificado: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS e outros certificados podem ser providenciados de acordo com os requisitos do projeto, não como um item de fornecimento padrão.

Principais Parâmetros Técnicos

Guia de Seleção e Consulta

Etapa 1: Confirme o guincho de amarração aparafusado tipo GB 2026 e o diâmetro de corda necessário de acordo com o desenho da embarcação ou arranjo do cais.

Etapa 2: Confirme a posição de instalação: montado em convés ou antepara, incluindo espaço de base disponível, espessura da placa, placa de apoio e acesso para aperto de parafusos.

Etapa 3: Confirme o requisito de material: aço fundido, ferro fundido nodular, cobre fundido, bronze fundido, aço inoxidável fundido ou outro material especificado pelo projeto.

Etapa 4: Confirme o tratamento de superfície: primer de fábrica, acabamento galvanizado, acabamento polido, sistema de pintura final ou outro tratamento especificado pelo cliente.

Etapa 5: Confirme o escopo do certificado e inspeção antes da cotação: certificado do fabricante, certificado de material, certificado de classe, inspeção UT / MT ou inspeção testemunhada, se necessário.

Etapa 6: Forneça a quantidade, tipo de embarcação de aplicação, desenho ou foto de instalação, destino de entrega e tempo de entrega necessário.

Estrutura

Corpo do guincho fundido | Chifres de amarração duplos | Raio de contato suave com a corda | Base de montagem aparafusada | Interface de instalação em convés ou antepara | Material opcional de aço fundido / ferro fundido nodular / liga de cobre | Primer de fábrica, galvanizado, polido ou acabamento especificado

Vantagens de Fundição, Instalação e Engenharia

• A instalação aparafusada permite que o guincho seja instalado em um convés ou antepara sem soldar o corpo do produto, o que é útil para embarcações pequenas, trabalhos de substituição e posições de amarração compactas.
• O corpo fundido é adequado para transições de chifres arredondadas e superfícies contínuas de contato com a corda, ajudando a reduzir o contato local agudo durante a operação de amarração.
• A transição suave nas áreas curvas deve ser controlada durante a fundição, rebarbação e acabamento para reduzir a concentração de tensões e melhorar o comportamento de contato com a corda.
• O aço fundido fornece uma opção robusta para acessórios de amarração de embarcações pequenas, enquanto o ferro fundido nodular pode ser considerado onde a resistência ao desgaste e a estabilidade de fundição são importantes.
• Versões em liga de cobre ou aço inoxidável podem ser discutidas para projetos que exigem melhor resistência à corrosão ou uma aparência específica.
• A conexão aparafusada deve ser revisada juntamente com o diâmetro do parafuso, grau do parafuso, proteção contra corrosão, placa de apoio e reforço local do convés ou antepara.
• Inspeção UT, MT, inspeção dimensional, rastreabilidade de material e revisão baseada em FEA podem ser providenciadas de acordo com os requisitos do projeto quando o cliente especifica inspeção ou verificação de resistência.

Atributos Personalizados

• Padrão: GB 2026 → use quando a especificação do estaleiro ou do proprietário exigir este padrão de guincho de amarração aparafusado.
• Instalação: Tipo aparafusado em convés ou antepara → adequado quando são necessários instalação simples, conveniência de substituição e pegada compacta.
• Aplicação: Embarcações interiores e pequenas embarcações → destinado ao uso de amarração em posições de amarração pequenas e médias, não para içamento.
• Tamanho da Corda: Diâmetro máximo de corda Malina de até 75 mm na tabela fornecida → confirme o tipo e diâmetro final da corda antes da produção.
• Material: Aço fundido / ferro fundido nodular / cobre fundido / bronze fundido / aço inoxidável fundido → selecione de acordo com corrosão, desgaste, custo e requisito do projeto.
• Tratamento de Superfície: Jateamento Sa 2,5 + primer epóxi de fábrica, galvanizado, polido ou personalizado → o método de acabamento depende do material selecionado.
• Inspeção: Verificação UT / MT / dimensional disponível mediante solicitação → o escopo da inspeção deve ser declarado antes da cotação.
• Personalização: Disponível de acordo com desenho ou amostra → dimensões não padrão, material, revestimento e escopo do certificado devem ser confirmados.

Como Funciona

A corda de amarração é passada ao redor dos chifres do guincho → Superfícies de contato curvas suaves guiam e suportam a corda → A força de amarração é transferida através do corpo fundido → Parafusos e estrutura de apoio transferem a força para o convés ou antepara → Inspeção periódica verifica parafusos, revestimento e desgaste de contato com a corda

Aplicações

Embarcações interiores | Pequenas embarcações de trabalho | barcaças | Embarcações de serviço de porto | Atracadouros de marina | Pontos de amarração em convés | Pontos de amarração em antepara | Projetos de substituição de pequenas embarcações | Arranjos de amarração de cais de embarcações de trabalho

Certificações e Vantagens

Certificados podem ser providenciados de acordo com os requisitos do projeto, escopo de inspeção, rastreabilidade de material e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

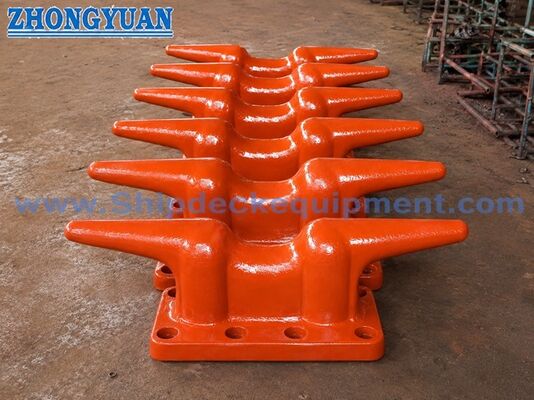

Desenho e Fotos

FAQ

P1: Este guincho de amarração aparafusado pode ser instalado tanto no convés quanto na antepara?

R1: Sim. Pode ser usado para instalação em convés ou antepara quando a estrutura de suporte, o arranjo de parafusos, a placa de apoio e o espaço de instalação disponível forem adequados. A instalação final deve ser verificada de acordo com o desenho do arranjo da embarcação ou do cais.

P2: Como selecionar o tamanho correto?

R2: Selecione o guincho pelo padrão GB 2026, diâmetro da corda, material, posição de instalação e espaço de montagem disponível. A tabela fornecida indica o diâmetro máximo da corda Malina, dimensões principais e peso. Se um projeto exigir uma carga de trabalho definida, a base da carga e o projeto da conexão aparafusada devem ser confirmados separadamente.

P3: Que informações são necessárias antes da cotação?

R3: Por favor, confirme o padrão, diâmetro da corda, material, tratamento de superfície, quantidade, posição de instalação, requisito de parafuso, escopo do certificado, requisito de inspeção, destino de entrega e tempo de entrega necessário. Um desenho, foto de amostra ou foto de peça de reposição existente é útil.
