Visão geral do produto

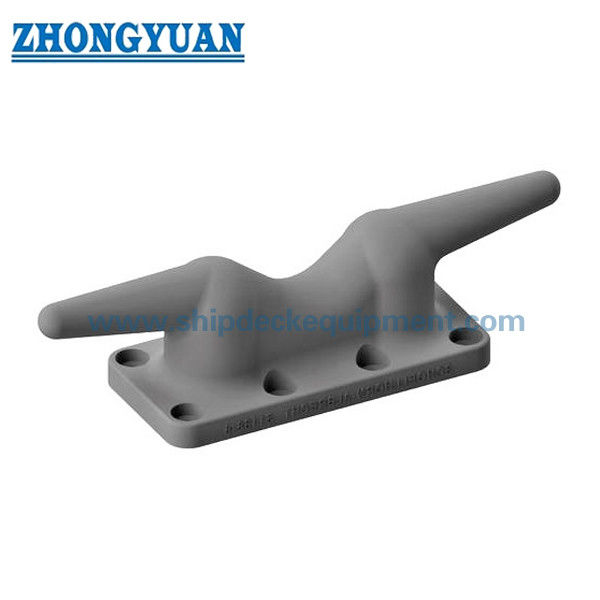

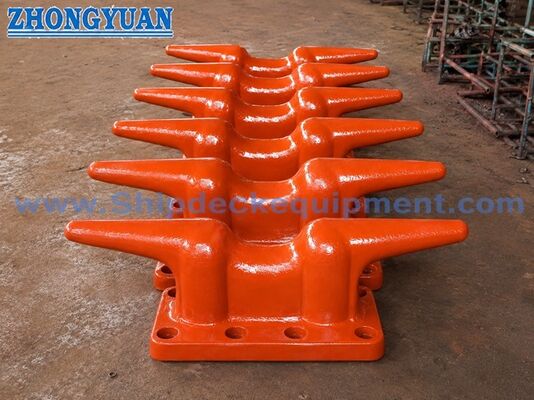

O kevel de amarração tipo aparafusado GB 2026 é um acessório de amarração fundido compacto usado em embarcações interiores, pequenos barcos de trabalho, barcos de serviço, barcaças, berços e posições de amarração em marinas. Pode ser instalado em convés ou baluarte por meio de parafusos, proporcionando um simples ponto de amarração onde a corda precisa ser fixada sem base de cabeço soldada.

Este kevel é normalmente selecionado pelo diâmetro do cabo, material, posição de montagem, espaço de instalação disponível e resistência do convés de suporte ou estrutura de baluarte. A tabela fornecida abrange versões em cobre fundido e aço fundido com diâmetro máximo do cabo Malina de até 75 mm e peso de 1,33 kg a 11,2 kg. Para uma utilização segura da amarração, a disposição dos parafusos, a placa de apoio ou o reforço local e o escopo do certificado devem ser confirmados de acordo com os requisitos do projeto.

Especificações rápidas

• Tipo de produto: Kevel de amarração aparafusado → convés compacto ou equipamento de amarração de baluarte para embarcações interiores e pequenas embarcações.
• Norma técnica: GB 2026 → referência para dimensões, seleção de diâmetro do cabo, opções de materiais e confirmação de modelo.
• Forma de instalação: Montagem aparafusada → instalação e substituição mais fáceis do que acessórios soldados quando a estrutura de suporte e a disposição dos parafusos são adequadas.
• Tamanho de referência do cabo: diâmetro máximo do cabo Malina 30/35/50/75 mm na tabela fornecida → o tamanho final do cabo deve ser verificado em relação ao arranjo de amarração da embarcação.
• Opções de materiais: cobre fundido, bronze fundido, aço C-Mn fundido, aço inoxidável fundido e ferro fundido nodular → selecione de acordo com o ambiente de corrosão, requisitos de desgaste e orçamento do projeto.
• Faixa de peso: 1,33 kg a 11,2 kg → adequado para posições de amarração pequenas e médias onde são necessários tamanho compacto e manuseio simples.
• Tratamento de superfície: jateamento Sa 2.5 + shop primer epóxi de uma camada, acabamento galvanizado, polido ou customizado → o tratamento final da superfície depende do material e da necessidade do pedido.
• Escopo do certificado: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS e outros certificados podem ser organizados de acordo com os requisitos do projeto, não como um item de fornecimento padrão.

Principais Parâmetros Técnicos

Guia de seleção e consulta

Etapa 1: Confirme o kevel de amarração do tipo aparafusado GB 2026 e o ​​diâmetro do cabo necessário de acordo com o desenho do navio ou disposição do berço.

Passo 2: Confirme a posição de instalação: montada no convés ou no baluarte, incluindo espaço de base disponível, espessura da placa, placa de apoio e acesso para aperto dos parafusos.

Etapa 3: Confirme os requisitos de material: aço fundido, ferro fundido nodular, cobre fundido, bronze fundido, aço inoxidável fundido ou outro material especificado pelo projeto.

Passo 4: Confirme o tratamento de superfície: shop primer, acabamento galvanizado, acabamento polido, sistema de pintura final ou outro tratamento especificado pelo cliente.

Etapa 5: Confirme o certificado e o escopo da inspeção antes da cotação: certificado do fabricante, certificado de material, certificado de classe, inspeção UT/MT ou inspeção testemunha, se necessário.

Etapa 6: Forneça a quantidade, tipo de recipiente de aplicação, desenho ou foto de instalação, destino de entrega e prazo de entrega necessário.

Estrutura

Corpo fundido em Kevel | Chifres de amarração duplos | Raio de contato suave do cabo | Base de montagem aparafusada | Interface de instalação em convés ou baluarte | Aço fundido opcional/ferro fundido nodular/material de liga de cobre | Shop primer, galvanizado, polido ou acabamento especificado

Vantagens de fundição, instalação e engenharia

• A instalação aparafusada permite que o kevel seja montado em um convés ou baluarte sem soldar o corpo do produto, o que é útil para embarcações pequenas, trabalhos de substituição e posições de amarração compactas.
• O corpo fundido é adequado para transições arredondadas e superfícies de contato contínuo do cabo, ajudando a reduzir o contato local agudo durante a operação de amarração.
• A transição suave nas áreas curvas deve ser controlada durante a fundição, rebarbação e acabamento para reduzir a concentração de tensão e melhorar o comportamento de contato com o cabo.
• O aço fundido oferece uma opção robusta para acessórios de amarração de pequenas embarcações, enquanto o ferro fundido nodular pode ser considerado onde a resistência ao desgaste e a estabilidade da fundição são importantes.
• Versões em liga de cobre ou aço inoxidável podem ser discutidas para projetos que exigem maior resistência à corrosão ou aparência específica.
• A conexão aparafusada deve ser revisada juntamente com o diâmetro do parafuso, o grau do parafuso, a proteção contra corrosão, a placa de apoio e o reforço local do convés ou baluarte.
• UT, MT, inspeção dimensional, rastreabilidade de material e revisão baseada em FEA podem ser organizadas de acordo com os requisitos do projeto quando o cliente especifica inspeção ou verificação de resistência.

Atributos personalizados

• Padrão: GB 2026 → use quando a especificação do estaleiro ou do proprietário exigir este padrão de kevel de amarração tipo aparafusado.
• Instalação: Tipo aparafusado em convés ou baluarte → adequado quando são necessárias instalação simples, conveniência de substituição e tamanho compacto.
• Aplicação: Embarcações de navegação interior e pequenas embarcações → destinadas à utilização em amarrações de pequeno e médio porte, não para içamento.
• Tamanho do cabo: Diâmetro máximo do cabo Malina de até 75 mm na tabela fornecida → confirme o tipo e diâmetro do cabo final antes da produção.
• Material: Aço fundido / ferro fundido nodular / cobre fundido / bronze fundido / aço inoxidável fundido → selecione de acordo com corrosão, desgaste, custo e requisitos do projeto.
• Tratamento de Superfície: Jateamento Sa 2.5 + shop primer epóxi, galvanizado, polido ou customizado → método de acabamento depende do material selecionado.
• Inspeção: UT / MT / verificação dimensional disponível mediante solicitação → o escopo da inspeção deve ser indicado antes da cotação.
• Personalização: Disponível de acordo com desenho ou amostra → dimensões não padronizadas, material, revestimento e escopo do certificado devem ser confirmados.

Como funciona

O cabo de amarração é conduzido ao redor dos chifres de kevel → Superfícies de contato curvas e suaves guiam e suportam o cabo → A força de amarração é transferida através do corpo fundido → Os parafusos e a estrutura de apoio transferem a força para o convés ou baluarte → A inspeção periódica verifica os parafusos, o revestimento e o desgaste do contato do cabo

Aplicativos

Embarcações interiores | Pequenos barcos de trabalho | Barcaças | Barcos de serviço portuário | Cais de marina | Pontos de amarração no convés | Pontos de amarração em baluartes | Projetos de substituição de pequenas embarcações | Arranjos de atracação para barcos de trabalho

Certificações e Vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, escopo da inspeção, rastreabilidade do material e procedimento de aprovação da sociedade de classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes.

Desenho e fotos

Perguntas frequentes

Q1: Este kevel de amarração aparafusado pode ser instalado no convés e no baluarte?

A1: Sim. Ele pode ser usado para instalação em convés ou baluarte quando a estrutura de suporte, a disposição dos parafusos, a placa de apoio e o espaço de instalação disponível forem adequados. A instalação final deverá ser verificada conforme desenho de disposição do navio ou berço.

Q2: Como o tamanho correto deve ser selecionado?

A2: Selecione o kevel de acordo com o padrão GB 2026, diâmetro do cabo, material, posição de instalação e espaço de montagem disponível. A tabela fornecida fornece o diâmetro máximo do cabo Malina, dimensões principais e peso. Se um projeto exigir uma carga de trabalho definida, a base de carga e o projeto da conexão aparafusada deverão ser confirmados separadamente.

Q3: Quais informações são necessárias antes da cotação?

A3: Confirme o padrão, diâmetro do cabo, material, tratamento de superfície, quantidade, posição de instalação, requisito de parafuso, escopo do certificado, requisito de inspeção, destino de entrega e tempo de entrega necessário. Um desenho, uma foto de amostra ou uma foto de peça de reposição existente é útil.
