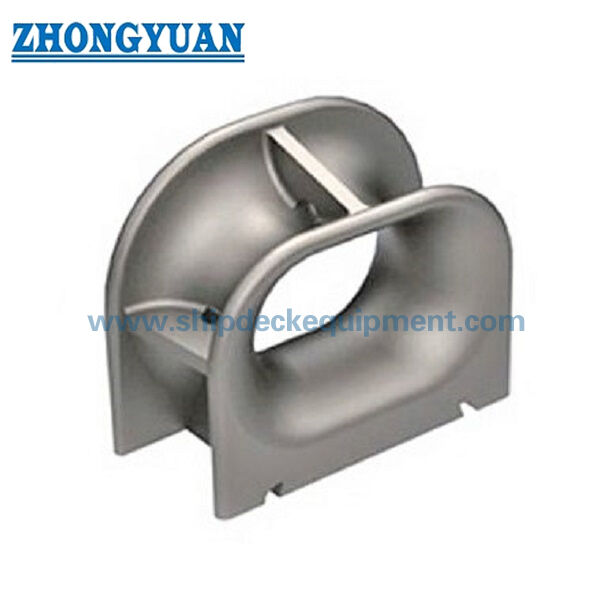

310–360 mm Chumbadeira Panamenha Fabricada em Aço Montada no Convés | JIS F 2017-1982 Tipo AP para Amarração de Navios

Visão Geral do Produto

A chumbadeira Panamenha montada no convés JIS F 2017 Tipo AP é um guia de cabo de amarração fabricado em chapa de aço, utilizado em conveses de navios onde o cabo de amarração necessita de uma passagem fechada definida e uma superfície de contato suave com o cabo. É soldada à estrutura do convés e normalmente é selecionada em conjunto com o arranjo de amarração da embarcação, o ângulo de passagem do cabo, o reforço do convés, o sistema de revestimento e os requisitos de inspeção.

A JIS F 2017 Tipo AP é uma chumbadeira Panamenha fabricada em chapa de aço, montada no convés, disponível em dois tamanhos nominais, 310 e 360, para arranjos de convés de amarração de navios. Comparado com configurações fundidas, o tipo fabricado em chapa de aço foca na conformação controlada, fabricação suportada por gabaritos, qualidade da conexão soldada e repetibilidade da geometria. A classe final do material, o procedimento de soldagem, o reforço do convés e o escopo do certificado devem ser confirmados de acordo com a especificação do projeto.

Especificações Rápidas

• Tipo de produto: Chumbadeira Panamenha fabricada em chapa de aço montada no convés → passagem fechada de cabo no convés para arranjos de amarração de navios.

• Norma e tipo: JIS F 2017-1982 Tipo AP → referência para designação Tipo AP, dimensões principais e seleção de tamanho nominal.

• Faixa de tamanho nominal: Apenas 310 e 360 → adequado quando o desenho da embarcação especifica o arranjo montado no convés fabricado em chapa de aço AP.

• Dimensões principais fornecidas: L, L1, L2, L3 e L4 → dimensões chave para desenho da página web, verificação do layout do convés e confirmação de cotação.

• Peso calculado: 190 kg e 207 kg → útil para manuseio, embalagem, arranjo de içamento durante a instalação e estimativa de frete.

• Forma de instalação: Estrutura soldada no convés → reforço do convés, detalhe da solda e ângulo de passagem do cabo devem ser verificados antes da produção.

• Foco de fabricação: conformação de chapa de aço, controle de molde / gabarito de fabricação, superfície de contato suave com o cabo, precisão da montagem soldada e revisão opcional de FEA.

• Tratamento de superfície: Jateamento Sa 2.5 + uma camada de primer de oficina epóxi como referência → revestimento final ou superfície de aço inoxidável polido podem ser discutidos quando especificado.

Parâmetros Técnicos Principais

Dimensões principais da página web para a chumbadeira Panamenha montada no convés JIS F 2017 Tipo AP fabricada em chapa de aço. As dimensões estão em mm, a menos que especificado de outra forma.

Guia de Seleção e Consulta

Passo 1: Confirme a chumbadeira Panamenha montada no convés JIS F 2017 Tipo AP fabricada em chapa de aço e o tamanho nominal 310 ou 360 de acordo com o desenho da embarcação.

Passo 2: Confirme a direção do cabo de amarração, o arranjo do convés e se a chumbadeira será usada para construção nova ou substituição.

Passo 3: Confirme a interface de soldagem no convés, o reforço do convés, o espaço de instalação disponível e quaisquer requisitos de instalação do estaleiro.

Passo 4: Confirme o requisito de material: classe da chapa de aço, opção de aço inoxidável ou requisito de aço especial, se aplicável.

Passo 5: Confirme o tratamento de superfície: primer de oficina, requisito de revestimento final, acabamento galvanizado / pintado ou superfície de aço inoxidável polido quando especificado.

Passo 6: Confirme o escopo do certificado antes da cotação: certificado do fabricante, certificado de material, certificado de classe, inspeção testemunhada ou outro requisito do projeto.

Passo 7: Forneça a quantidade, destino de entrega, tempo de entrega necessário, desenho de instalação e fotos de referência, se disponíveis.

Estrutura

Corpo fabricado em chapa de aço | Abertura fechada de cabo Panamenha | Superfície de contato suave com o cabo | Base soldada no convés | Geometria controlada por molde / gabarito de conformação | Interface de montagem soldada | Primer de oficina ou tratamento de superfície especificado

Vantagens de Fabricação, Soldagem e Engenharia

• A construção fabricada em chapa de aço é adequada para conformação controlada e montagem soldada onde o desenho da embarcação especifica JIS F 2017 Tipo AP em vez de um tipo fundido.

• O controle de molde e gabarito de fabricação ajuda a manter a forma da abertura, o comprimento da base e a consistência dimensional repetida para os dois tamanhos nominais AP.

• As superfícies de contato com o cabo devem ser retificadas, lixadas e alisadas após a fabricação para reduzir o contato local pontiagudo e ajudar a proteger os cabos de amarração.

• A base soldada no convés permite que a chumbadeira transfira a força de contato local do cabo para a estrutura do convés; o reforço do convés e o detalhe da solda devem ser verificados pelo estaleiro ou escritório de projeto.

• A preparação da soldagem na área de conexão do convés deve ser controlada para reduzir defeitos que possam afetar a soldagem do estaleiro e a aceitação da inspeção.

• O cálculo de resistência e otimização baseados em FEA podem ser usados quando necessário para revisar a distribuição de tensões ao redor da abertura, transições de chapa e área da base soldada.

• A faixa de dois tamanhos simplifica a seleção para projetos onde o desenho da embarcação já fixou o tipo AP e o layout principal do convés.

Atributos Personalizados

• Norma: JIS F 2017-1982 → usar quando a especificação do estaleiro ou do proprietário solicitar as dimensões da chumbadeira Panamenha JIS Tipo AP.

• Tipo: AP → configuração fabricada em chapa de aço montada no convés para aplicações de chumbadeira Panamenha.

• Tamanho Nominal: 310 / 360 → selecionar de acordo com o layout de amarração da embarcação e o desenho do projeto.

• Construção: Corpo fabricado em chapa de aço → controle de molde / gabarito de conformação e qualidade da montagem soldada são pontos chave de produção.

• Material: Classe da chapa de aço a ser confirmada → aço C-Mn, aço inoxidável ou requisito de aço especial devem ser confirmados antes da cotação.

• Instalação: Soldada no convés → reforço do convés, detalhe da solda e condição de instalação local devem ser confirmados por desenho.

• Tratamento de Superfície: Jateamento Sa 2.5 + primer de oficina epóxi como referência → o revestimento final segue a especificação de pintura da embarcação ou requisito do cliente.

• Revisão FEA: Disponível de acordo com o requisito do projeto → usado para verificar a concentração de tensões e otimizar a geometria local quando necessário.

• Requisito de Certificado: Disponível de acordo com o escopo do pedido → inspeção de classe e nível de certificado devem ser confirmados antes da cotação.

Como Funciona

O cabo de amarração se aproxima da chumbadeira do convés → O cabo passa pela abertura Panamenha fechada → A superfície de contato fabricada e lisa guia o caminho do cabo → A força de contato local é transferida através da base soldada para a estrutura reforçada do convés → A inspeção e o revestimento final são concluídos após a instalação

Aplicações

Embarcações de longo curso | Navios de carga | Petroleiros | Navios porta-contêineres | Graneleiros | Estações de amarração de convés | Arranjos de amarração do Canal do Panamá | Projetos de construção nova e de substituição

Certificações e Vantagens

Os certificados podem ser providenciados de acordo com o requisito do projeto, escopo de inspeção, rastreabilidade do material e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

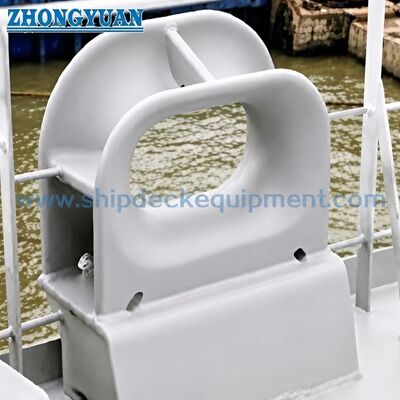

Desenho e Fotos

FAQ

Q1: A JIS F 2017 Tipo AP fornece um SWL padrão?

A1: Não. A tabela JIS F 2017 Tipo AP fornece tamanho nominal, dimensões principais e peso. O SWL não é declarado na tabela padrão. A seleção deve ser verificada de acordo com o arranjo de amarração da embarcação, tamanho do cabo, carga de projeto, reforço do convés, detalhes da solda e requisito de aprovação do projeto.

A2: Selecione o tamanho nominal 310 ou 360 de acordo com o desenho da embarcação, arranjo do cabo de amarração, layout do convés e espaço de instalação disponível. A tabela fornecida é para seleção de dimensões principais e confirmação de cotação.

Q3: Que informações são necessárias antes da cotação?

A3: Confirme a norma, Tipo AP, tamanho nominal, classe do material, tratamento de superfície, quantidade, requisito de certificado, desenho de instalação no convés, destino de entrega e tempo de entrega necessário. A revisão FEA ou inspeção testemunhada pela classe devem ser declaradas, se necessário.
