Visão geral do produto

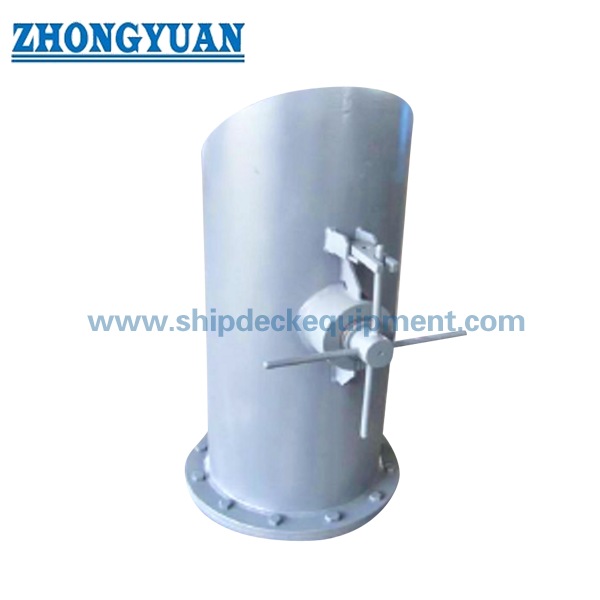

O liberador de aperto de cabo de corrente de âncora DIN 81860 é um dispositivo de fixação final para cabos de corrente de âncora a bordo de navios. Normalmente é disposto na extremidade interna da corrente da âncora no sistema de trava da corrente, onde a extremidade da corrente deve ser fixada durante o serviço normal e liberada quando a embarcação precisar de uma descarga emergencial da corrente da âncora.

Esta página aborda opções de fornecimento estanque e não estanque. A versão estanque é selecionada quando o desempenho de vedação é necessário ao redor do travamento da corrente ou limite estanque relacionado, enquanto a versão não estanque é usada quando o desenho de instalação não requer uma função de vedação. A edição padrão final, o grau da corrente, o grau do material, a interface de instalação, o arranjo de liberação e os requisitos de teste de estanqueidade devem ser confirmados antes da produção.

Especificações rápidas

• Tipo de produto: aperto do cabo da corrente da âncora / liberação da corrente da âncora / fixação da extremidade → protege a extremidade interna da corrente e permite a liberação de emergência de acordo com a disposição da embarcação.
• Referência da norma: DIN 81860-1999 conforme fornecida pelo projeto → as edições atuais da DIN 81860-1 / DIN 81860-2 podem ser verificadas caso o estaleiro exija a norma mais recente.
• Diâmetro nominal da corrente: 36 mm a 152 mm na tabela fornecida → adequado para uma ampla variedade de tamanhos de correntes para âncoras de navios.
• Grau da corrente de ancoragem: aplicável a correntes de ancoragem de Grau 2 e Grau 3 → o grau final da corrente e o escopo de aprovação da classe devem ser confirmados pelas especificações do projeto.
• Opção estanque: versão estanque ou não estanque → teste de função estanque, pressão, duração e requisitos de testemunha devem ser confirmados antes do pedido.
• Opções de material: aço C-Mn, aço fundido ou aço inoxidável → o grau exato do material, o tratamento térmico e a rastreabilidade devem seguir os requisitos do projeto.
• Tratamento de superfície: Jateamento Sa 2.5 + shop primer epóxi de uma camada, galvanizado, aço inoxidável polido ou revestimento personalizado → o acabamento final deve corresponder ao plano de revestimento do vaso.
• Escopo do certificado: certificado do fabricante, certificado de material, inspeção de classe e registro de teste de estanqueidade disponíveis de acordo com a exigência do pedido.

Principais Parâmetros Técnicos

Guia de seleção e consulta

• Passo 1: Confirme a edição da norma DIN 81860, o nome do produto e se o projeto requer construção estanque ou não.
• Etapa 2: Confirme o diâmetro nominal da corrente, o grau da corrente, a disposição dos elos finais e se o produto é para construção nova, reparo ou substituição.
• Etapa 3: Confirme a posição de instalação, a interface do armário da corrente / anteparo, o espaço operacional disponível, a direção de liberação e o reforço circundante por meio de desenho.
• Etapa 4: Confirme os requisitos de material: aço C-Mn, aço fundido, aço inoxidável ou material de projeto especial com rastreabilidade de certificado.
• Etapa 5: Confirme o tratamento de superfície e o escopo da inspeção: shop primer, acabamento galvanizado, polimento de aço inoxidável, inspeção de classe e teste de função de estanqueidade, se necessário.
• Etapa 6: Forneça a quantidade, o destino da entrega, o prazo de entrega necessário, o tipo de embarcação, os requisitos da sociedade classificadora, o desenho GA e as fotos de referência, se disponíveis.

Estrutura

Corpo de aperto do cabo | Interface de fixação da extremidade da corrente | Disposição de liberação/deslizamento | Acesso de operação ou liberação | Opção de vedação estanque | Opção não estanque | Interface de instalação de armário de corrente / antepara | Proteção de superfície

Vantagens de segurança e engenharia do armário de corrente

• A faixa dimensional DIN 81860 ajuda a combinar o dispositivo de fixação final com o diâmetro especificado da corrente de ancoragem, reduzindo a ambigüidade durante a substituição ou cotação.
• As versões estanque e não estanque podem ser separadas na fase de consulta, o que evita a utilização de produto não vedante onde a disposição do recipiente exige integridade estanque.
• O dispositivo suporta lógica de liberação de corrente de emergência: a extremidade da corrente da âncora normalmente é fixada e a conexão final pode ser liberada quando o arranjo da embarcação exigir o sacrifício da âncora sob condições perigosas.
• Para projetos à prova d'água, a estrutura de vedação, os detalhes da gaxeta ou do anel de vedação, a pressão do teste, a duração do teste e o escopo da testemunha de classe devem ser confirmados em vez de assumir uma condição de teste universal.
• A seleção do material pode ser ajustada para projetos de aço C-Mn, aço fundido ou aço inoxidável, mas o grau exato, o processo de soldagem/fundição e a rastreabilidade do certificado devem ser definidos antes da produção.
• A preparação da superfície, como jateamento Sa 2.5 e shop primer epóxi, ajuda a fornecer uma condição de base controlada para o revestimento final do vaso, enquanto o acabamento galvanizado ou polido em aço inoxidável pode ser discutido quando especificado.
• Para projetos de substituição, a interface existente do travamento da corrente, a posição do furo, a conexão do elo final e a folga operacional disponível devem ser verificadas antes de confirmar a intercambialidade.

Atributos personalizados

• Padrão: DIN 81860-1999 → use quando o estaleiro ou a especificação do proprietário exigir esta fixação de extremidade de corrente de âncora padrão alemão.
• Verificação da norma atual: DIN 81860-1 / DIN 81860-2:2022 → confirmar se o projeto ainda requer a edição de 1999 ou a edição DIN mais recente.
• Versão: Estanque / Não estanque → escolha de acordo com o limite do armário da corrente, requisitos de vedação e desenho de instalação.
• Diâmetro nominal da corrente: 36–152 mm → selecione estritamente de acordo com o tamanho da corrente da âncora e a disposição dos elos finais.
• Grau da corrente de âncora: Grau 2 / Grau 3 conforme fornecido → nota final, base das regras da classe e requisitos de aceitação devem ser confirmados.
• Material: Aço C-Mn / aço fundido / aço inoxidável → grau exato e escopo do certificado a serem confirmados antes do pedido.
• Teste de função estanque: Disponível de acordo com os requisitos do projeto → pressão, duração, método de inspeção e requisitos de testemunha a serem confirmados.
• Tratamento de Superfície: Jateamento Sa 2.5 + shop primer epóxi / galvanizado / customizado → a condição final da superfície deve seguir a especificação do revestimento do vaso.
• Requisito de certificado: Disponível mediante solicitação → certificado de classe, certificado do fabricante, certificado de material e registro de teste são organizados de acordo com o escopo do pedido confirmado.

Como funciona

A extremidade da corrente da âncora está conectada ao liberador de aperto → A extremidade da corrente permanece presa durante o serviço normal → O operador ativa o dispositivo de liberação quando a descarga de emergência é necessária → A extremidade da corrente é liberada do ponto de fixação → A âncora e a corrente podem sair de acordo com o procedimento de emergência da embarcação

Aplicativos

Armário de corrente de âncora | Fixação de extremidade de corrente de âncora | Sistema de liberação de corrente de âncora de emergência | Arranjo de ancoragem de navios | Embarcações comerciais | Projetos de novas construções | Projetos de reparação e substituição | Instalações de armários de corrente estanques ou não estanques

Certificações e Vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, escopo da inspeção, rastreabilidade do material, requisitos de teste de estanqueidade e procedimento de aprovação da sociedade de classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes.

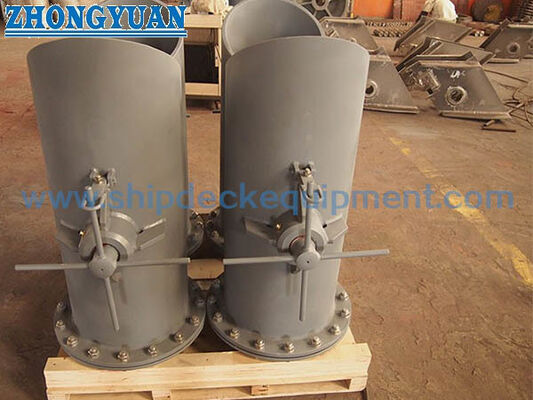

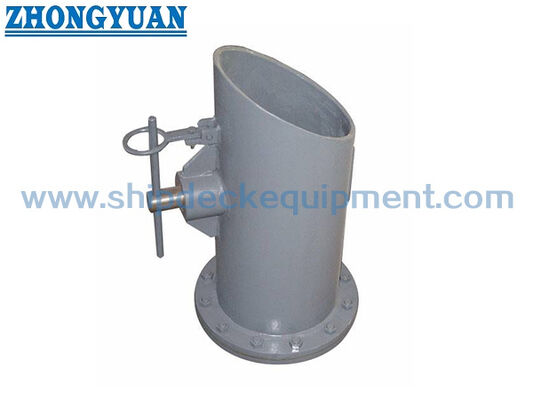

Desenho e fotos

Perguntas frequentes

Q1: Qual é a diferença entre a versão estanque e não estanque?

A1: A versão estanque é usada quando a instalação requer vedação ao redor do bloqueio da corrente ou limite estanque relacionado. A versão não estanque é utilizada onde não é necessária nenhuma função de vedação. A pressão do teste, a duração do teste, os detalhes de vedação e a exigência de testemunha de classe devem ser confirmados para projetos de estanqueidade.

Q2: Este produto é igual a uma rolha de corrente de deck?

A2: Não. Um liberador de aperto de cabo de corrente de âncora DIN 81860 é um dispositivo de fixação/liberação de extremidade para a extremidade interna da corrente de âncora. Um batente de corrente é normalmente disposto no convés para segurar e guiar a corrente durante as operações de ancoragem. Os dois produtos não devem ser misturados em desenhos ou cotações.

Q3: Quais informações são necessárias antes da cotação?

A3: Por favor, confirme a edição padrão, versão estanque ou não estanque, diâmetro da corrente, grau da corrente, material, tratamento de superfície, quantidade, requisito de certificado, requisito de teste à prova d'água, desenho de instalação, destino de entrega e tempo de entrega necessário.
