28 ̊57 mm CB887 Lançador de âncora à prova d'água para navios comerciais Sistema de libertação de cadeia de âncora de emergência

Desembaçador de cadeia de âncora à prova d'água do tipo parafuso CB 887-1977 para sistemas submarinos antigos

Visão geral do produto

O liberador de cadeia de âncora tipo parafuso à prova d'água CB 887-1977 é um conjunto mecânico de libertação de emergência destinado pela norma original para arranjos de âncora submarina.parafuso trapezoidal, deslizador, gancho de libertação, peças de bloqueio,e uma estrutura de caixa de recheio para manter a cadeia de ancoragem na condição normal e liberá-la através de uma sequência de operação manual controlada, quando necessário.

A série de tamanhos CB 887-1977 abrangia diâmetros de cadeia de âncora de 28 a 57 mm.ou produto controlado por tracção em vez de um soltador de âncora de navio comercial geralO CB 887-2007 substituiu a edição de 1977, revisou a série de tamanhos de cadeia, acrescentou um tipo não hermético e introduziu um requisito quantitativo de hermeticidade.interface de instalação, direcção de funcionamento, âmbito de ensaio e exigência de autoridade ou classe devem, por conseguinte, ser confirmados antes da cotação e produção.

Especificações rápidas

• Tipo de produto: solvente de cadeia de âncora de hélice / parafuso à prova d'água → retenção mecânica e solvente de emergência controlado através de um limite à prova d'água.
• Base padrão: CB 887-1977 configuração legada → o âmbito de aplicação padrão original é limitado a aplicações submarinas, não navios comerciais comuns.
• Intervalo de diâmetro da corrente anterior: 28 / 31 / 34 / 43 / 49 / 53 / 57 mm → selecionado com base no desenho de instalação aprovado existente e na geometria da ligação da corrente.
• Nota do padrão atual: CB 887-2007 substitui a edição de 1977 → novos projetos devem confirmar se a atual configuração 28 / 32 / 34 mm QS ou QF é necessária.
• Referência de estanqueidade (CB 887-2007): ensaio de vazamento de caixa de recheio a uma pressão estática de água não inferior a 0,4 MPa → aplicável a um fornecedor antigo apenas quando incluído na especificação de ensaio aprovada.
• Mecanismo de funcionamento: eixo rotativo + parafuso trapezoidal + deslizador + gancho de libertação → deve verificar-se a operação manual para garantir um movimento suave e uma marcação clara da direção de abertura/bloqueio.
• Conceito de material: aço misto, aço inoxidável, latão, bucha e componentes de embalagem → as qualidades finais do material seguem a BOM aprovada, e não uma única descrição genérica do material.
• Foco da inspecção: dimensões, materiais, condição da superfície, qualidade da solda, se aplicável, estanqueidade, flexibilidade de funcionamento, marcação e documentação de entrega.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: Confirmar a base de revisão e serviço padrão necessária: substituição/reparação do CB 887-1977 antigo ou projeto atual do CB 887-2007.

Passo 2: Confirmar o diâmetro da cadeia de âncora, a marcação do modelo original, a ligação entre as extremidades da cadeia e o desenho da instalação ou do recipiente existente.Observe que a norma atual mudou o tamanho legado de 31 mm para 32 mm.

Passo 3: Confirmar a configuração hermética ou não hermética, a pressão limite, a pressão de ensaio, o tempo de retenção, a aceitação de fugas e a exigência de testemunhas.

Passo 4: Confirmar a interface de instalação, a direção do eixo de funcionamento, a franquia de funcionamento disponível, a direção de libertação, a estrutura circundante e o acesso para inspeção e manutenção.

Passo 5: Confirmar a lista de materiais aprovados, o tipo de embalagem, os pontos de lubrificação, o sistema de revestimento, a rastreabilidade do material, a documentação do fabricante e qualquer âmbito de inspeção de classe ou autoridade.

Etapa 6: Indicar a quantidade, o tipo de recipiente de aplicação, as fotografias de substituição, o desenho ou as dimensões originais, o destino da entrega e o prazo de entrega exigido.

Estrutura

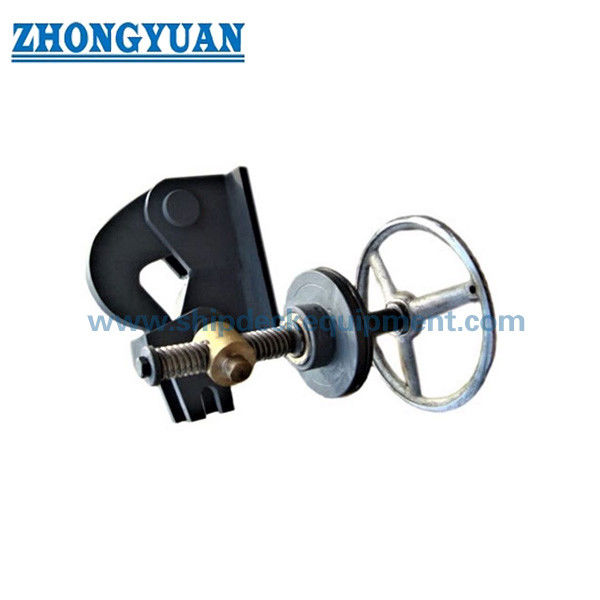

Corpo principal. Gancho de libertação. Eixo grande. Eixo pequeno.

Impermeabilização, Mecanismo e Vantagens de Qualidade

• O arranjo de caixa de recheio embalado fornece uma interface de vedação definida em torno do eixo de operação quando uma configuração hermética é especificada.
• O parafuso trapezoidal converte a rotação do eixo em movimento deslizante controlado, permitindo que o gancho de liberação seja desligado através de uma sequência de operação mecânica deliberada.
• A fixação do bloqueio e a direcção de abertura/bloqueio marcada ajudam a reduzir a operação não intencional; o arranjo final de bloqueio e operação deve corresponder ao desenho aprovado.
• Os materiais funcionais devem ser selecionados em função da função dos componentes: resistência estrutural do corpo e do gancho, resistência à corrosão e ao desgaste dos eixos,materiais de rolamento/filamento adequados para arbustos e peças de parafuso, e embalagem aprovada para a caixa de recheio.
• A inspecção deve abranger a documentação do material, as dimensões, os defeitos de superfície, a qualidade da solda, se for caso disso, a lubrificação, a marcação, a rotação suave, os ensaios de fugas,e registos de embalagem / entrega de acordo com o âmbito acordado.
• Para o trabalho de substituição legado, a intercâmbio dimensional e o acesso operacional são mais importantes do que a compatibilidade do catálogo genérico; o desenho de instalação original deve controlar a produção.

Atributos personalizados

• Padrão: CB 887-1977 → solvente de ancoragem herdado à prova d'água de tipo parafuso para aplicações submarinas.
• Status de serviço: base de legado/substituição → os projectos de construção de novos edifícios em curso deverão rever a CB 887-2007 ou outra norma aplicável.
• Diâmetro da cadeia: 28-57 mm → confirmam o tamanho original exato e a geometria da ponta da cadeia.
• Impermeabilização: referência padrão de corrente de 0,4 MPa de pressão estática de água → âmbito de ensaio antigo, tempo de retenção e aceitação a indicar na ordem.
• Mecanismo: parafuso trapezoidal e deslizador → libertação manual controlada através da rotação do eixo.
• Interface de instalação: a confirmar → fornecer a GA aprovada, os detalhes dos limites, a direção de operação e a franquia disponível.
• Materiais: montagem de vários materiais → qualidades dos componentes e substituições requerem confirmação do BOM aprovado.
• Tratamento de superfície: superfícies de atrito lubrificadas + revestimento protetor especificado → revestimento final seguindo o sistema de projeto aprovado.
• Requisito de certificado: De acordo com o contrato → certificado do fabricante, documentos materiais, relatório de teste, testemunha de classe ou aprovação da autoridade a confirmar antes da cotação.

Como funciona

Anchor chain is connected to the release hook → Locking parts and the screw mechanism retain the hook in the normal condition → Operator turns the shaft / handwheel in the marked release direction → The trapezoidal screw drives the slider and disengages the hook → Anchor chain is released according to the approved operating procedure → The assembly is inspected, servido e reiniciado após a operação

Aplicações

Sistemas de ancoragem de submarinos legados. Projetos de reparo e substituição. Arranjos de libertação de cadeia de âncora à prova d'água controlados por desenho. Revestimentos que correspondem às instalações originais do CB 887-1977.

Certificações e vantagens

Os certificados e a inspecção por terceiros podem ser organizados de acordo com o contrato, o âmbito de inspecção aprovado, o requisito de rastreabilidade dos materiais e o procedimento de aceitação da classe ou da autoridade.Não estão incluídos por defeito.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de teste do fabricante. Disponível mediante pedido e sujeito aos requisitos do projeto e aprovação da classe / autoridade.

Desenho e Fotos

Perguntas frequentes

Q1: O CB 887-1977 é adequado para cargueiros, petroleiros ou outros navios comerciais comuns?

A1: Não pelo âmbito de aplicação declarado da norma.Um projeto de navio comercial deve utilizar o arranjo aprovado pelo designer do navio e confirmar uma norma adequada, tais como CB/T 4219-2013 para determinados soltórios simples de âncora de navios pequenos e médios ou CB/T 3143-2013 para soltórios de cadeia de tipo canino maiores, se aplicável.

P2: O que mudou no CB 887-2007 em comparação com o CB 887-1977?

A2: A edição de 2007 substituiu o antigo padrão, adicionou um tipo não estanco, removeu os tamanhos 43 / 49 / 53 / 57 mm, mudou 31 mm para 32 mm,e adicionou um requisito quantitativo de estanqueidade e um método de ensaioA revisão correta deve ser acordada antes da cotação.

Q3: Que informações são essenciais para uma cotação de substituição?

A3: Fornecer o modelo original ou a placa de identificação, o diâmetro da cadeia, o desenho aprovado, as fotografias de instalação e de utilização, o requisito de limites estanques, a pressão de ensaio e o escopo das testemunhas.Requisitos em matéria/revestimento, quantidade, destino e calendário de entrega.
