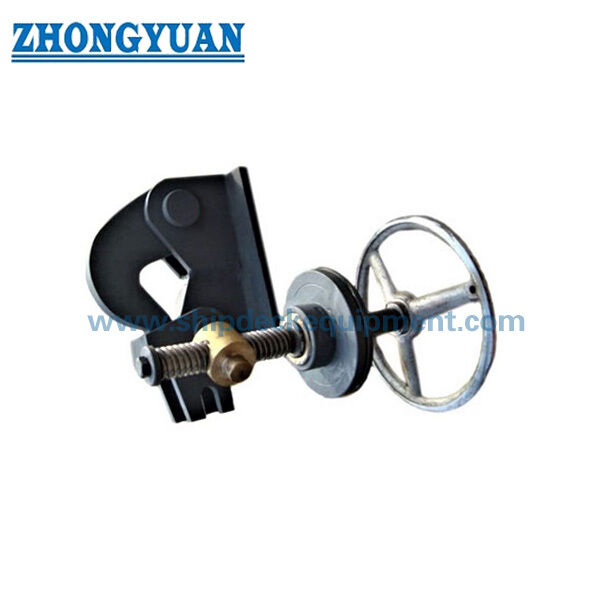

Ancorote de Parafuso Estanque para Corrente de 28, 32 e 34 mm | CB/Z 887-2007

Releaser de Corrente de Âncora Estanque Tipo Parafuso para Corrente de 28, 32 e 34 mm | CB/Z 887-2007

Visão Geral do Produto

O releaser de corrente de âncora estanque tipo parafuso CB/Z 887-2007 é um conjunto mecânico de fixação e liberação controlada da extremidade da corrente. A configuração estanque utiliza um gancho de liberação, eixos de operação, parafuso trapezoidal, cursor, peças de travamento e um arranjo de gaxeta embalada para que o mecanismo de liberação possa ser operado através do limite de instalação, mantendo a função de vedação especificada.

Esta página abrange as configurações estanques de 28 mm, 32 mm e 34 mm definidas pela CB/Z 887-2007. A seleção e fabricação devem ser verificadas em relação ao desenho padrão aplicável, conexão real da extremidade da corrente, interface de instalação, direção de operação, folga disponível e documentação aprovada do projeto. A configuração não estanque é um arranjo separado e não é representada pela tabela dimensional abaixo.

Especificações Rápidas

• Tipo de produto: releaser de corrente de âncora estanque tipo parafuso → fixa a extremidade da corrente em condição normal e fornece uma função de liberação mecânica controlada.

• Norma: CB/Z 887-2007 → dimensões de fabricação, estanqueidade, requisitos de inspeção e qualidade nesta página são baseados apenas nesta norma.

• Corrente de âncora aplicável: 28 / 32 / 34 mm → tamanhos padrão discretos; selecione o tamanho exato do desenho aprovado da corrente e da instalação.

• Configuração estanque: vedação de gaxeta embalada ao redor do eixo de operação → fornece a interface de vedação necessária para o tipo estanque.

• Requisito de estanqueidade: conjunto de gaxeta para suportar não menos que 0,4 MPa de pressão estática de água sem vazamento.

• Mecanismo de operação: parafuso trapezoidal + cursor + gancho de liberação → rotação manual do eixo produz o desengate controlado do gancho.

• Tamanhos de rosca padrão: Tr 24×5-7 para corrente de 28 mm; Tr 26×5-7 para corrente de 32 / 34 mm → dimensões chave de usinagem e controle de montagem.

• Massa de referência: 23 / 28 / 28 kg para configurações estanques de 28 / 32 / 34 mm → útil para manuseio de instalação e embalagem.

Parâmetros Técnicos Principais

Configuração estanque CB/Z 887-2007. As dimensões estão em mm. Os valores entre parênteses são dimensões de referência.

Guia de Seleção e Consulta

• Passo 1: Confirmar a configuração estanque tipo parafuso CB/Z 887-2007 e o tamanho de corrente de âncora de 28 / 32 / 34 mm necessário.

• Passo 2: Confirmar a conexão da extremidade da corrente, o limite de instalação, as dimensões da interface H / h / b / L / B, a direção do eixo e a folga de operação disponível no desenho aprovado.

• Passo 3: Confirmar o requisito de teste de estanqueidade, o escopo de testemunho do cliente / classe / terceira parte e a documentação de teste necessária.

• Passo 4: Confirmar o cronograma de materiais dos componentes, a rastreabilidade do material, a especificação de embalagem, o requisito de lubrificação e o revestimento protetor.

• Passo 5: Fornecer quantidade, tipo de embarcação de aplicação, posição de instalação, desenho ou foto de referência, destino de entrega, tempo de entrega necessário e requisitos de documentos de aprovação.

Estrutura

Corpo principal | Gancho de liberação | Eixo grande | Eixo pequeno | Trava | Porca de compressão | Luva de compressão | Gaxeta | Corpo da caixa de gaxetas | Bucha | Parafuso trapezoidal | Cursor

Requisitos de Fabricação e Qualidade Técnica

• Controle dimensional: as dimensões H, h, b, L, B, t, d e l, juntamente com a rosca trapezoidal especificada, devem seguir a configuração CB/Z 887-2007 e o desenho de produção controlado.

• Rosca e peças deslizantes: o parafuso trapezoidal, a rosca correspondente, o cursor e os encaixes do eixo devem ser usinados e montados de forma que o movimento seja suave e livre de emperramento; rebarbas e arestas cortantes prejudiciais devem ser removidas.

• Montagem estanque: a gaxeta, a luva de compressão, a porca de compressão e os componentes da caixa de gaxetas devem ser montados corretamente para que a configuração estanque atenda ao requisito de vedação especificado.

• Teste de estanqueidade: o conjunto da caixa de gaxetas deve suportar não menos que 0,4 MPa de pressão estática de água sem vazamento. A execução e o testemunho do teste devem seguir o escopo de inspeção aprovado.

• Função operacional: o gancho de liberação, os eixos, o parafuso e o cursor devem operar através da sequência de travamento e liberação pretendida sem emperramento. A marcação da direção de abertura / travamento deve ser clara após a montagem.

• Controle de material: os materiais dos componentes devem estar em conformidade com o cronograma de materiais e as normas de materiais referenciadas especificadas pela CB/Z 887-2007. Substituições de material requerem aprovação do projeto antes da fabricação.

• Superfície e lubrificação: áreas de atrito, rosca e contato com rolamentos devem receber lubrificação adequada; superfícies expostas devem receber o tratamento protetor exigido pela norma e pelo sistema de revestimento aprovado do projeto.

• Inspeção final: verificar a documentação do material, as dimensões principais, a aparência, a condição de montagem, a flexibilidade operacional, a estanqueidade, a marcação e a documentação de entrega antes da liberação.

Atributos Personalizados

• Norma: CB/Z 887-2007 → base de projeto, fabricação e aceitação para esta página.

• Configuração: Tipo parafuso estanque → arranjo de gaxeta embalada incluído; tipo não estanque é separado.

• Diâmetro da Corrente: 28 / 32 / 34 mm → série de tamanhos discretos padrão mostrada nesta página.

• Estanqueidade: ≥0,4 MPa de pressão estática de água, sem vazamento → aplica-se ao arranjo de vedação estanque.

• Rosca: Tr 24×5-7 ou Tr 26×5-7 → selecionada de acordo com o tamanho da corrente e a configuração padrão.

• Materiais: Aço carbono, aço inoxidável e ligas de cobre específicas para componentes de acordo com CB/Z 887-2007 → as classes finais peça por peça seguem a BOM controlada.

• Operação: Liberação manual por parafuso e cursor → direção de operação, engate do gancho e folga disponível devem corresponder ao desenho de instalação aprovado.

• Inspeção: Verificações dimensionais, visuais, funcionais e de estanqueidade → escopo de testemunho e documentação de acordo com o requisito do pedido.

• Requisito de Certificado: Disponível de acordo com o requisito do projeto → certificado do fabricante, documentos de material e escopo de inspeção de classe / terceira parte a serem acordados antes da produção.

Como Funciona

A extremidade da corrente de âncora é conectada ao gancho de liberação → Peças de travamento e mecanismo de parafuso retêm o gancho → O operador gira o eixo de operação na direção de liberação marcada → O parafuso trapezoidal aciona o cursor → O gancho de liberação desengata em uma sequência controlada → O conjunto é inspecionado e rearmado após a operação

Aplicações

Arranjos de liberação estanque da extremidade da corrente de âncora | Sistemas de ancoragem de embarcações especiais | Instalações controladas por desenho | Projetos de novas construções | Projetos de reparo e substituição especificados para CB/Z 887-2007

Certificações e Vantagens

Certificados e inspeção por terceiros podem ser providenciados de acordo com o requisito do projeto, escopo de inspeção acordado, rastreabilidade de material e procedimento de aprovação. Eles não estão incluídos por padrão.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

Desenho e Fotos

FAQ

P1: Quais tamanhos de corrente são cobertos pela configuração estanque nesta página?

R1: Os tamanhos padrão mostrados aqui são 28 mm, 32 mm e 34 mm. São tamanhos discretos, portanto a seleção deve corresponder à corrente real e ao desenho de instalação aprovado, em vez de tratar 28-34 mm como um intervalo contínuo.

P2: Qual é o principal requisito de aceitação para o tipo estanque?

R2: O arranjo de vedação da caixa de gaxetas deve suportar não menos que 0,4 MPa de pressão estática de água sem vazamento. O plano de inspeção acordado deve definir os requisitos de testemunho e documentação.

P3: Que informações são necessárias antes da fabricação?

R3: Confirmar o tamanho da corrente, desenho de instalação, conexão da extremidade da corrente, dimensões de limite, direção do eixo, folga de operação, requisito de documento de material, revestimento, escopo de inspeção de estanqueidade, quantidade e requisito de entrega., pressão de teste e escopo de testemunho, requisitos de material / revestimento, quantidade, destino e cronograma de entrega.
