Tipo A de JIS F 3410 & equipamento oval de aço de aço suave da amarração do navio da forjadura Eyeplate de B
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão: | JIS F3410-1999 | Tamanhos Nominais: | 0.4-50 mm |
|---|---|---|---|
| Tipo: | tipo A & B | Carga permitida: | 4 a 500KN |
| Material: | Aço macio, aço inoxidável C-Mn forjamento de aço | Tratamento de superfície: | jateamento de areia até S2.5 + uma camada de shop primer epóxi |
| Certificados de classificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, BKI, IRS, RS, etc. | ||
| Destacar: | Placa marinha do olho de JIS F3410 500KN,Placa marinha do olho 500KN,placa de aço 500KN do olho do navio |
||
Descrição de produto

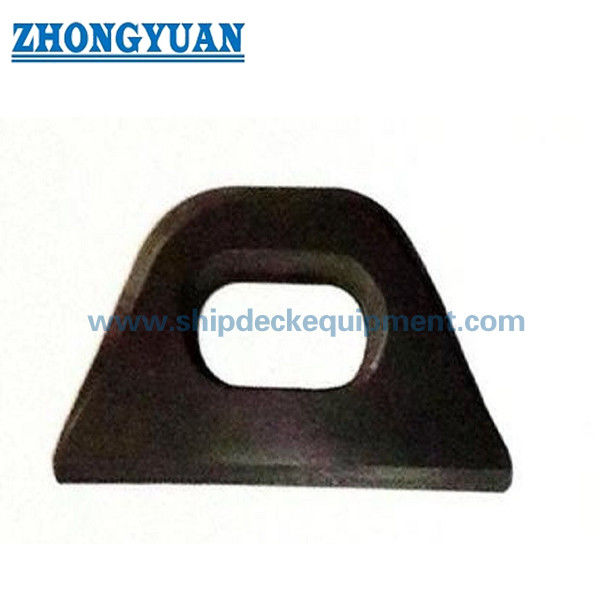

Placa ocular oval para navio JIS F 3410 Tipo A e B | Acessório marítimo com corte de placa forjada ou de aço
Visão geral do produto
A placa de olho oval para navio JIS F 3410 Tipo A e Tipo B é um acessório de fixação naval soldado usado para fixar terminais de cabos, manilhas, polias e componentes de conexão relacionados em estruturas de embarcações. Ele é selecionado por tipo padrão, tamanho nominal, carga permitida, posição de instalação, rota do material, detalhe da solda e resistência da estrutura do navio principal.
O Tipo A é normalmente usado como uma placa ocular de uso geral, como posições de fixação montadas em deck. O tipo B destina-se a arranjos de olhais de sustentação da lança e deve ser confirmado pelo desenho do projeto. Esta página trata o produto como um acessório marítimo, não como um produto de elevação independente; manuseio de carga, elevação ou uso com aprovação de classe devem ser verificados por caso de carga, detalhes de soldagem, estrutura principal e aprovação de classificação.
Especificações rápidas
- Tipo de produto: Placa ocular oval para navio → ponto de fixação soldado para terminais de cabos, manilhas, polias e componentes de conexão marítima.
- Padrão e tipo: JIS F 3410-1999 Tipo A e Tipo B → referência para designação de tipo, dimensões, base de material e descrição de pedido.
- Faixa de tamanho nominal: 0,4 a 50 → designação padrão baseada na carga permitida, não em um tamanho direto em milímetros.
- Faixa de carga admissível: 4 a 500 kN → referência de seleção para carga de tração; o uso final deve corresponder à estrutura do navio e à aprovação do projeto.
- Rota do material: liga de aço forjado / aço C-Mn ou placa de aço cortada no formato → grau exato, tratamento térmico e soldabilidade devem ser confirmados antes da cotação.
- Foco na fabricação: transição suave de seções, geometria de olho oval, controle de trincas/descamações, precisão de usinagem ou forjamento e preparação da zona de solda.
- Referência de solda de montagem tipo A: s mín. 6 a 35 mm e g min. 4 a 22 mm → útil para layout preliminar, mas o detalhe final da soldagem segue o desenho do estaleiro.
- Tratamento superficial: Jateamento Sa 2.5 + shop primer epóxi de uma camada como referência → revestimento final, galvanização ou acabamento em aço inox deverão seguir as exigências do projeto.
Principais Parâmetros Técnicos
| Nominal tamanho |
Admissível carregar kN |
um | b | C | d | e | f | h | EU | r1 | r2 | Montagem de tipo A Soldagem é min. |
Montagem do tipo A Soldagem g min. |
| 0,4 | 4 | 22 | 15 | 42 | 10 | 15 | 8 | 32,5 | 65 | 17,5 | 3 | 6 | 4 |
| 0,6 | 6,3 | 28 | 19 | 52 | 12 | 19 | 8 | 40,5 | 0 | 21,5 | 4 | 6 | 4 |
| 1 | 10 | 35 | 22 | 67 | 16 | 25 | 8 | 52 | 95 | 27 | 5 | 6 | 4 |
| 1.6 | 16 | 42 | 24 | 82 | 20 | 33 | 8 | 65 | 120 | 32 | 5 | 7 | 4 |
| 2 | 20 | 50 | 27 | 100 | 25 | 35 | 12 | 73,5 | 132 | 38,5 | 5 | 9 | 6 |
| 2,5 | 25 | 55 | 29 | 105 | 25 | 39 | 12 | 78,5 | 140 | 39,5 | 6 | 9 | 6 |
| 3 | 31,5 | 66 | 33 | 126 | 30 | 42 | 12 | 88,5 | 180 | 46,5 | 7 | 10 | 6 |
| 4 | 40 | 77 | 36 | 147 | 35 | 48 | 15 | 101 | 210 | 53 | 7 | 12 | 7 |
| 5 | 50 | 87 | 41 | 167 | 40 | 57 | 18 | 117,5 | 225 | 60,5 | 8 | 14 | 9 |
| 6 | 63 | 91 | 45 | 171 | 40 | 66 | 18 | 128,5 | 240 | 62,5 | 8 | 14 | 9 |
| 8 | 80 | 101 | 51 | 201 | 50 | 73 | 20 | 148,5 | 270 | 75,5 | 10 | 17 | 10 |
| 10 | 100 | 117 | 56 | 217 | 50 | 80 | 22 | 158 | 300 | 78 | 10 | 17 | 11 |
| 12 | 125 | 128 | 61 | 248 | 60 | 87 | 24 | 177,5 | 335 | 90,5 | 12 | 20 | 12 |
| 16 | 160 | 145 | 67 | 265 | 60 | 95 | 26 | 188,5 | 370 | 93,5 | 12 | 20 | 13 |
| 20 | 200 | 157 | 73 | 297 | 70 | 105 | 28 | 211,5 | 420 | 106,5 | 14 | 25 | 14 |
| 25 | 250 | 170 | 80 | 331 | 80 | 120 | 32 | 240 | 470 | 120 | 16 | 30 | 16 |
| 32 | 315 | 194 | 88 | 374 | 90 | 130 | 36 | 264 | 530 | 134 | 18 | 30 | 18 |
| 40 | 400 | 220 | 98 | 420 | 100 | 145 | 40 | 294 | 570 | 149 | 20 | 35 | 20 |
| 50 | 500 | 240 | 108 | 460 | 110 | 155 | 45 | 319 | 630 | 164 | 22 | 35 | 22 |
Guia de seleção e consulta
Etapa 1: Confirme JIS F 3410 Tipo A ou Tipo B de acordo com o desenho do recipiente, finalidade de fixação e posição de instalação.
Etapa 2: Confirme o tamanho nominal e a carga permitida de 0,4 a 50/4 a 500 kN e indique se o caso de carga é fixação do convés, fixação do terminal de cabo, conexão de manilha, conexão de polia ou arranjo de sustentação da lança de elevação.
Etapa 3: Confirme a estrutura principal, os detalhes da solda, o reforço, a direção da carga e se é necessária aprovação de classe, inspeção testemunhada ou cálculo adicional.
Etapa 4: Confirmar o material e a rota de fabricação: liga de aço forjado, aço C-Mn forjado, corte de chapa de aço + acabamento usinado/forjado, aço inoxidável ou exigência de aço especial.
Etapa 5: Confirme o tratamento de superfície, método de marcação, requisito de END/inspeção, escopo do certificado, quantidade, destino de entrega e prazo de entrega necessário.
Etapa 6: Forneça o desenho GA, o desenho de instalação, a foto do produto existente ou a amostra de reposição, se disponível, especialmente ao solicitar o Tipo B ou dimensões específicas do projeto.
Estrutura
Abertura oval dos olhos | Corpo cortado em chapa forjada ou de aço | Transições suaves e radiadas | Área de montagem soldada tipo A | Configuração de placa tipo B | Área de marcação de baixo estresse | Acabamento de superfície jateado e preparado ou especificado
Vantagens de forjamento, corte de chapas de aço e soldagem
- A construção forjada é adequada quando o projeto requer um formato de olhal compacto e resistente, com transição de seção controlada e propriedades mecânicas confirmadas.
- O corte de chapa de aço pode ser usado quando o grau do material, a espessura, a preparação da borda, a usinagem e o formato da seção final satisfazem os requisitos de desenho e inspeção do projeto.
- A transição suave ao redor do olhal oval reduz o contato local abrupto e ajuda a obter um melhor assentamento de manilhas, terminais de cabos ou acessórios de polias.
- A superfície acabada deve estar livre de rachaduras e descamações visíveis; isso é especialmente importante em torno da abertura do olho, da transição radial e da zona de montagem soldada.
- Para oculares forjados, a normalização após a conclusão pode ser necessária de acordo com a rota de fabricação e a norma/requisito do projeto.
- As dimensões de referência de solda tipo A s e g são úteis para verificação preliminar da instalação, mas o estaleiro ou escritório de projeto deve confirmar os detalhes da solda e o reforço local.
- A carga permitida não deve ser misturada com SWL, MBL, carga de teste ou carga de ruptura de cabo. A carga final aprovada depende da placa ocular, da solda, da estrutura principal e do escopo de inspeção em conjunto.
- Certificado de material, certificado de fabricante, certificado de classe, registro de END ou inspeção testemunhal podem ser organizados de acordo com o escopo do pedido confirmado.
Atributos personalizados
- Padrão: JIS F 3410-1999 → use quando a especificação do projeto exigir dimensões da placa ocular oval do navio e designação de pedido.
- Tipo: Tipo A / Tipo B → Tipo A para uso geral, como montagem em deck; Tipo B para disposição da placa de olhal do suporte da lança sujeita à confirmação do desenho.
- Tamanho nominal: 0,4 / 0,6 / 1 / 1,6 / 2 / 2,5 / 3/4/5/6/8/10/12/16/20/25/32/40/50 → selecione de acordo com a carga permitida e o desenho de instalação.
- Carga Admissível: 4 a 500 kN → carga de referência padrão para seleção; não substituem a aprovação específica do projeto ou a verificação da estrutura principal.
- Material: Forjamento de liga de aço, forjamento de aço C-Mn ou construção de corte de placa de aço → classificação final, soldabilidade, tratamento térmico e escopo do certificado a serem confirmados.
- Tratamento de Superfície: Jateamento Sa 2.5 + shop primer epóxi → pintura final, galvanização ou acabamento em aço inox conforme especificação do vaso.
- Inspeção: Verificação visual da superfície como requisito básico → END, teste de prova ou inspeção testemunhal de classe disponível de acordo com os requisitos do projeto.
- Requisito de certificado: Disponível mediante solicitação de acordo com o escopo do pedido → a aprovação da classe está sujeita à revisão do documento do projeto e ao arranjo de inspeção.
Como funciona
Terminal de cabo/manilha/acessório de polia conecta-se ao olhal oval → A força de tração é realizada através da seção lisa do olhal → A carga é transferida para a área de montagem soldada → A plataforma principal, lança ou estrutura de suporte distribui a carga → Inspeção, marcação e revestimento final são concluídos de acordo com os requisitos do projeto
Aplicativos
Pontos de fixação no convés do navio | Fixação de terminal de corda | Conexão de manilha | Conexão de polia ou bloco | Arranjo de acessórios de amarração no convés | Arranjo da placa ocular do cara da lança de elevação | Projetos de novas construções e substituições
Certificações e Vantagens
Os certificados podem ser organizados de acordo com os requisitos do projeto, escopo da inspeção, rastreabilidade do material e procedimento de aprovação da sociedade de classe.
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes.
Desenho e fotos
Perguntas frequentes
Q1: Qual é a diferença entre JIS F 3410 Tipo A e Tipo B?
A1: O Tipo A é a configuração de uso geral, comumente usada para posições de fixação montadas no convés. O tipo B destina-se a arranjos de olhais de sustentação da lança e deve ser verificado pelo desenho do projeto. Para pedidos do Tipo B, podem ser necessários detalhes adicionais, como comprimento da placa ou dimensões de instalação.
Q2: A carga permitida é igual à SWL ou à capacidade de elevação?
A2: Não. A tabela fornece a carga permitida para a base de seleção da placa ocular padrão. Não deve ser renomeado como SWL, MBL, carga de ruptura de corda ou carga de prova. Qualquer içamento, manuseio de carga ou uso aprovado pela classe deve ser confirmado pela direção da carga, detalhe da solda, estrutura principal, escopo da inspeção e aprovação da classe.
Q3: A placa ocular deve ser forjada ou feita por corte de placa de aço?
A3: Ambas as rotas podem ser discutidas. O forjamento é adequado quando são necessárias transições de seção controladas e propriedades mecânicas. O corte de chapa de aço pode ser usado quando o tipo de aço, espessura, preparação de borda, usinagem e perfil final especificados atendem aos requisitos de desenho e inspeção. A rota deve ser confirmada antes da cotação.
