JIS F 3410 Chapa de aço tipo C Chapa de olho para amarre de navios e fixação de terminais de corda

Visão geral do produto

A placa de aço JIS F 3410 Tipo C é uma peça de ligação soldada de bordo utilizada para fixar terminais de corda, grilhões, poleas e pontos de fixação semelhantes às estruturas do navio.Ele fornece uma conexão compacta olho onde a carga externa deve ser transferida através da placa do olho, pernas de soldadura, e de apoio de convés ou membro estrutural.

Esta folha do tipo C abrange os tamanhos nominais de 0,5 a 10 com cargas admissíveis de 4,9 a 98 kN. Ao contrário de um poste de fixação ou de uma corda, este produto não é um poste de fixação ou um guia de corda autônomo;É um ponto de ligação de olho soldadoA selecção deve ser verificada em conjunto com a direcção da carga, a adequação do grilhão, a perna de soldadura, o reforço da estrutura da base, a qualidade do material, o tratamento da superfície, os requisitos de inspecção,e âmbito de aplicação da homologação de classe, se aplicável.

Especificações rápidas

• Tipo de produto: JIS F 3410 Chapa de aço tipo C Chapa de olho → ligação de olho soldada para fixação de terminais de corda, grilhões ou poleas nas estruturas dos navios.
• Faixa de tamanho nominal: 0,5 a 10 → designação de tamanho JIS para esta série Tipo C; não deve ser tratada como espessura de chapa ou valor milimétrico.
• Carga admissível: 4,9 a 98 kN → referência de seleção para a placa ocular; não misture com a corda MBL, SWL de barra, carga de prova ou carga de ensaio.
• Dimensões principais: b / B / D / H / T → geometria do núcleo para o desenho da página web, revisão do espaço livre do grilhão, layout de soldagem e confirmação da cotação.
• Perna de solda: f1 e f2 de acordo com o tamanho → importante para a instalação do estaleiro, preparação da solda e transferência de carga para a estrutura de suporte.
• Peso calculado: 0,19 a 8,32 kg → útil para embalagem, manipulação de instalações, planeamento de substituição e estimativa de carga.
• Referência de material: aço suave / SS400 ou equivalente, com opções de aço inoxidável SM400A / SM400B / SM400C a confirmar de acordo com as exigências do projeto.
• Tratamento de superfície: Sa 2.5 de jato + uma camada de primer de fábrica de epóxi → sistema de pintura final segue as especificações do navio ou os requisitos do estaleiro.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: Confirmar o JIS F 3410 Tipo C e tamanho nominal 0,5 / 1 / 2 / 3 / 5 / 7,5 / 10 de acordo com a carga e desenho permitidos do recipiente.

Passo 2: Confirmar a utilização efetiva: fixação do cabo, ligação do grilhão, fixação da poleia, ligação do acessório de atracamento ou outro ponto de fixação a bordo.

Passo 3: Confirmar a direção da carga, o hardware de ligação, os requisitos mínimos de algemas, se aplicável, e se a aplicação não é de elevação, está relacionada com a carga ou está sujeita a uma aprovação especial.

Passo 4: Confirmar a estrutura de instalação: convés, parede, suportes, placa de fundação, comprimento de soldagem disponível, perna de soldagem, reforço local e requisitos de inspeção de soldagem do estaleiro.

Passo 5: Confirmar material e acabamento: SS400 / aço leve / equivalente SM400 / opção de aço inoxidável, blasting Sa 2.5, primer de fábrica, sistema de pintura final ou proteção especial contra corrosão.

Passo 6: Confirmar o âmbito da inspecção e do certificado antes da cotação: certificado de material, certificado do fabricante, certificado de classe, inspecção de testemunhas, teste de penetração de partículas magnéticas/corantes, relatório FEA,ou ensaio de tração, se necessário.

Passo 7: fornecer quantidade, destino de entrega, prazo de entrega exigido, desenho de instalação, esboço de carga e fotos do produto, se se tratar de um projeto de substituição.

Estrutura

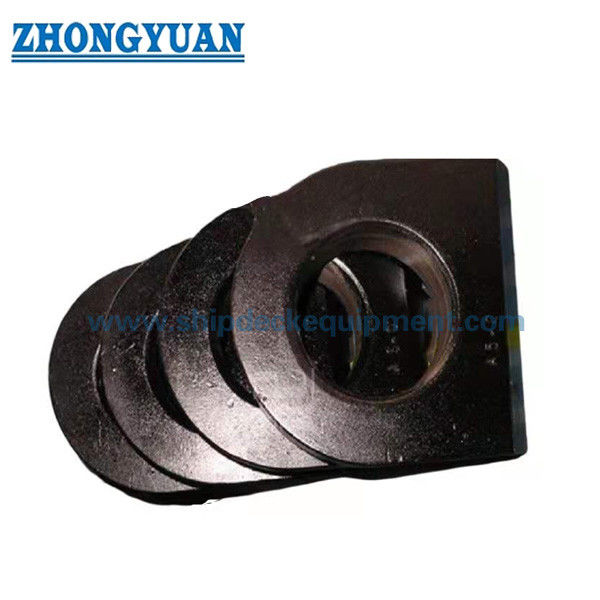

Corpo do olho de chapa de aço. Abertura central do olho. Superfície de contato lisa.

Soldadura, direcção da carga e vantagens de engenharia

• O tipo C fornece uma conexão compacta de olho soldado para estruturas navais onde um grilhão, um cabo ou uma poleia precisam de um ponto de fixação definido em vez de um poste de amarração de estilo bollarde.
• O intervalo de carga admissível de 4,9 a 98 kN dá uma base de selecção inicial clara, mas a aceitação final depende da direcção da carga, do hardware de ligação, da qualidade da solda,e resistência da estrutura de suporte.
• Os valores das pernas de solda estão incluídos na tabela JIS Tipo C, ajudando os estaleiros a verificar a instalação, a preparação da solda e a viabilidade da instalação durante as obras de construção ou reparação.
• A área de contacto visual deve ser finalizada suavemente e livre de rachaduras e descamações visíveis, reduzindo o contacto local acentuado com grilhões ou equipamento de terminação de corda.
• A rastreabilidade dos materiais pode ser organizada de acordo com o âmbito do pedido.enquanto SM400A / SM400B / SM400C ou aço inoxidável devem ser confirmados antes da produção.
• A inspecção de partículas magnéticas ou a inspecção de penetrantes de corantes podem ser organizadas quando especificadas, especialmente em torno do contorno do olho, da borda de corte, da transição mecanizada/formada e da área adjacente à soldagem.
• A revisão da resistência baseada em FEA pode ser utilizada quando necessário para verificar a concentração de tensão em torno da abertura do olho, do dedo do soldo e da interface da estrutura de suporte.
• Um ensaio de tração ou verificação de prova de carga específico do projecto pode ser organizado quando a carga de ensaio, a direcção de carga, a disposição dos dispositivos,e escopo de testemunha são claramente definidos pelo comprador ou exigência de classe.

Atributos personalizados

• Padrão: JIS F 3410-1999 → utilizar quando a especificação de desenho ou de aquisição do navio exigir dimensões da placa ocular do navio JIS.
• Tipo: Tipo C → placa de aço compacta, configuração da placa ocular para pontos de fixação soldados a bordo.
• Tamanho nominal: 0,5 / 1 / 2 / 3 / 5 / 7,5 / 10 → selecionar de acordo com a carga admissível, disposição do grilhão e desenho de instalação.
• Carga admissível: 4,9 a 98 kN → referência de seleção para a placa ocular, não carga de ruptura de corda, SWL de barra ou carga de ensaio à prova de defeito.
• Material: SS400 / aço leve / equivalente SM400 / opção de aço inoxidável → a qualidade final, o certificado e os requisitos de soldabilidade devem ser confirmados antes da cotação.
• Instalação: Soldado à estrutura do navio → placa de convés, suporte, parede, perna de soldadura e reforço local devem ser verificados pelo estaleiro ou escritório de projeto.
• Tratamento de superfície: Sa 2.5 de jato + uma camada de primer de fábrica de epoxi → sistema de pintura final deve seguir as especificações de revestimento do recipiente.
• Inspecção: a inspecção visual, a verificação dimensional e o teste MT/PT/FEA/pull opcional → âmbito de inspecção devem ser indicados na encomenda.
• Requisito de certificado: Disponível de acordo com os requisitos do projeto → certificado do fabricante, certificado de material, certificado de classe,e a inspecção de testemunhas estão sujeitas ao escopo da ordem e ao processo de aprovação.

Como funciona

Rope terminal or shackle is connected to the eye opening → Load is introduced into the Type C eye plate → Force transfers through the steel plate body and welding legs → Supporting ship structure and reinforcement carry the load → Inspection and final coating are completed according to project requirement

Aplicações

Ship mooring accessory connection | Rope terminal fixing | Shackle attachment points | Pulley fixing points | Deck fittings | Bulkhead or bracket-mounted connection points | Newbuilding projects | Ship repair and replacement work

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, o escopo da inspeção, a rastreabilidade do material e o procedimento de aprovação da sociedade de classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

Desenho e Fotos

Perguntas frequentes

P1: Como deve ser selecionado o tamanho correto da placa ocular JIS F 3410 Tipo C?

A1: Seleccionar o tamanho nominal de acordo com a carga admissível, o hardware de ligação, a distância entre os grilhões, a direção da carga, a perna de soldagem e a resistência da estrutura de suporte do navio.A tabela é uma referência para a seleção da página web e deve ser verificada com o desenho do recipiente antes da produção.

P2: Pode esta placa ocular do tipo C ser usada como uma almofada de elevação?

A2: Não deve ser considerado um ponto de elevação, a menos que o desenho do projecto, a direcção da carga, os pormenores da solda, a estrutura de suporte, os requisitos de ensaio e o âmbito de aprovação de classe confirmem essa utilização.A página descreve uma placa de olho de navio JIS Tipo C para o terminal de corda, algemas e fixação de poleas; a utilização de elevação ou manuseio de carga deve ser verificada separadamente.

Q3: Que pontos de inspecção são importantes antes da entrega ou instalação?

A3: As verificações importantes incluem certificado de material, conformidade dimensional, superfície lisa para contacto visual, ausência de rachaduras e descamação visíveis, preparação da borda da solda, tratamento da superfície,e qualquer MT / PT especificado, revisão da FEA, inspeção de testemunhas de classe, ou exigência de teste de puxa.
