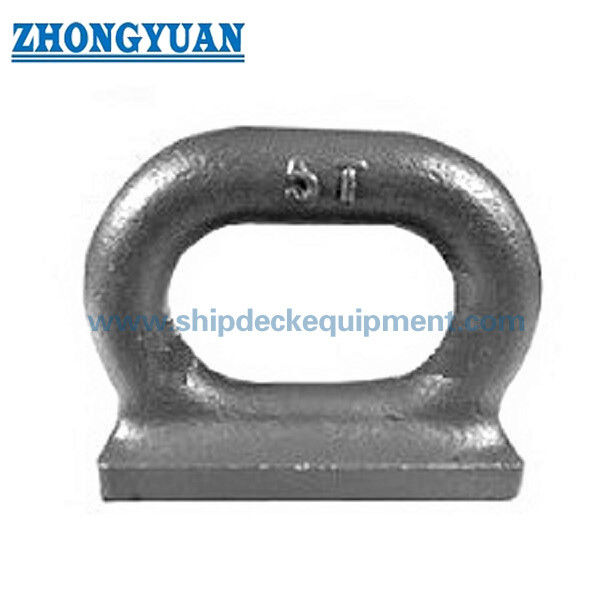

O tipo aço de JIS F 3410 de forjamento de F soldou o navio oval de Eyeplate que amarra o equipamento
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan |
| Certificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número do modelo: | Padrão e personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | As per quotation |
| Detalhes da embalagem: | Pálete ou personalizado |
| Tempo de entrega: | Conforme a oferta |
| Termos de pagamento: | TT, L/C, etc. |
| Habilidade da fonte: | Satisfaça necessidades dos clientes |
|
Informação detalhada |
|||
| Padrão: | JIS F3410-1999 | Tamanhos nominais: | 3-15 mm |
|---|---|---|---|
| Tipo: | Tipo F | Carga permissível: | 29,7 a 147KN |
| Material: | Aço suave, forjamento C-manganês de aço de aço inoxidável | Tratamento de superfície: | jateamento para S2.5 + uma camada de epóxi shop primer |
| Certificados de classificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. | ||
| Destacar: | Forja de óculos ovais soldados de aço,JIS F 3410 Plano oval soldado |
||
Descrição de produto
O tipo aço de JIS F 3410 de forjamento de F soldou o navio oval de Eyeplate que amarra o equipamento
Descrição:
Como uma placa do olho para os navios que puderem ser usados quando estruturas da fixação tais como terminais da corda, grilhões, polias, etc.
Especificação técnica principal:
1.Standard: JIS F3410-1999,
tamanhos 2.Nominal: 3-15mm
3.Type: Tipo F,
carga 4.Permissible: 29,7 a 147KN
5.Material: Aço suave, forjamento C-manganês de aço de aço inoxidável;
a superfície 6.The do eyeplate terminado está livre das quebras e da lasca visíveis.
tratamento 7.Surface: limpar com jato de areia a S2.5 + uma camada de primeira demão da loja da cola Epoxy;
8. Certificados de classificação: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc.
Parâmetro técnico principal:
| Substantivo tamanho |
Permissível carga KN |
d | L | R | L1 | B | T | h | r | r1 | r2 | Pé de solda f |
Peso (quilogramas) |
| 3 | 29,4 | 28 | 85 | 25 | 130 | 60 | 15 | 13 | 18 | 12 | 25 | 7 | 2,44 |
| 5 | 49 | 34 | 100 | 28 | 150 | 70 | 15 | 20 | 20 | 15 | 25 | 9 | 3,88 |
| 7,5 | 73,5 | 42 | 115 | 30 | 180 | 100 | 20 | 25 | 25 | 20 | 25 | 11 | 7,5 |
| 10 | 98 | 50 | 135 | 32 | 210 | 120 | 20 | 28 | 30 | 25 | 25 | 13 | 11,7 |
| 15 | 147 | 60 | 160 | 34 | 250 | 140 | 27 | 36 | 36 | 30 | 27 | 10 | 20 |
O desenho do tipo aço de JIS F 3410 de forjamento de F soldou o equipamento oval da amarração do navio de Eyeplate
