150-450mm Tipo Aberto 3 Rolos Guia de Cabo para Navio | JIS F2014 Guia de Corda para Amarração de Navios
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão técnico: | JISF 2014-1987 | Tipo: | TIPO ABERTO CF&CS |
|---|---|---|---|
| Diâmetros dos rolos: | 150~450mm | Rolo não.: | 3 rolos |
| Peso do rolo: | 43,6~415kg | Materiais: | Aço macio, aço C-Mn, aço inoxidável, aço fundido, ferro fundido nodular |
| Tratamento de superfície: | Arbitragem de areia para S2.5 + uma camada de primer de loja de epóxi, Galvanizado, Polido, tratamen | Certificados de classificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Destacar: | Rodas abertas de tipo 3 |
||
Descrição de produto
150-450mm Guia de Cabo Aberta de 3 Rolos para Costado de Navio | Guia de Corda JIS F2014 para Amarração de Navios
Visão Geral do Produto
A guia de cabo aberta de 3 rolos é projetada para guiar as cordas de amarração ao longo do costado do navio, proa ou convés de popa, onde são necessários entrada flexível da corda e controle da corda em múltiplas direções.
Esta página foca na configuração de 3 rolos do tipo aberto sob a norma JIS F 2014. A norma inclui formas de rolo duplo aberto, rolo triplo aberto, rolo duplo fechado e rolo triplo fechado; este produto é a versão de rolo triplo do tipo aberto.
Comparada com guias de cabo do tipo fechado, a estrutura aberta não possui placa de cobertura superior e permite uma entrada mais fácil da corda a partir do convés externo. É adequada para posições de amarração no costado do navio onde a direção da corda pode mudar durante a operação.
Os rolos podem ser fornecidos como rolos fabricados em chapa de aço ou rolos de aço fundido. Embora referências de normas mais antigas possam incluir rolos de ferro fundido, nosso escopo de fornecimento normalmente utiliza aço fundido para melhor resistência e durabilidade.
A superfície lisa dos rolos e o arranjo adequado dos rolos reduzem o atrito, ajudam a proteger a superfície da corda e melhoram a orientação da corda durante as operações de amarração.
Especificações Rápidas
• Diâmetro do Rolo: 150-450 mm -> Cobre tamanhos comuns de guias de corda de amarração de costado de navio
• Tipo: 3 rolos tipo aberto -> Entrada flexível da corda com orientação multidirecional
• Norma: JIS F 2014 -> Norma de referência japonesa para guias de cabo de costado de navio
• Opções de Material do Rolo: Rolo fabricado em chapa de aço / rolo de aço fundido -> Selecionado de acordo com o requisito do projeto
• Preferência Atual de Fornecimento: Rolo de aço fundido -> Mais forte e durável do que a prática antiga de rolo de ferro fundido
• Estrutura: Quadro aberto sem placa de cobertura superior -> Entrada e inspeção mais fáceis da corda
• Função: Guiamento de corda e redução de atrito -> Protege a corda de amarração durante a operação
• Tratamento de Superfície: Jateamento Sa2.5 + revestimento epóxi / galvanizado / polido / personalizado -> Proteção contra corrosão marinha
• Personalização: Material do rolo, revestimento, dimensões e certificação podem ser confirmados pelo desenho do projeto
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante
Explicação dos Formatos JIS F 2014
• Rolo Duplo Tipo Aberto -> Dois rolos, estrutura aberta, fácil entrada da corda
• Rolo Triplo Tipo Aberto -> Três rolos, estrutura aberta, melhor controle da direção da corda
• Rolo Duplo Tipo Fechado -> Dois rolos com cobertura superior, caminho controlado da corda
• Rolo Triplo Tipo Fechado -> Três rolos com cobertura superior, caminho controlado da corda e contenção mais forte da corda
Esta página de produto é para a guia de cabo de costado de navio de rolo triplo tipo aberto. O tipo aberto é projetado para flexibilidade, enquanto o tipo fechado é projetado para um caminho controlado da corda.
Parâmetros Técnicos Principais
| Diâmetro Nominal (mm) | D (mm) | L (mm) | I (mm) | I1 (mm) | I2 (mm) |
| 150 | 150 | 1160 | 420 | 160 | - |
| 200 | 200 | 1460 | 530 | 200 | - |
| 250 | 250 | 1740 | 640 | 230 | - |
| 300 | 300 | 2020 | 750 | 260 | - |
| 350 | 350 | 2300 | 860 | 290 | - |
| 400 | 400 | 2580 | 970 | 320 | - |
| 450 | 450 | 2880 | 1080 | 360 | - |
Guia de Cabo Fabricada em Chapa de Aço Tipo Aberta
| Diâmetro Nominal. mm |
Diâmetro do Rolo mm |
Diâmetro Externo D1 mm |
Referência do Rolo D2 mm |
Referência do Núcleo D3 mm |
Altura Principal H mm |
Referência da Base b x h mm |
Diâmetro do Assento d mm |
Massa Aproximada |
| 150 | 150 | 240 | 220 | 140 | 150 | 190 x 75 | 80 | 21,2 kg |
| 200 | 200 | 310 | 280 | 190 | 185 | 230 x 85 | 95 | 37,8 kg |
| 250 | 250 | 380 | 340 | 250 | 220 | 265 x 100 | 110 | 57,9 kg |
| 300 | 300 | 440 | 400 | 300 | 240 | 320 x 100 | 120 | 88,5 kg |
| 350 | 350 | 500 | 455 | 350 | 260 | 350 x 100 | 135 | 131 kg |
| 400 | 400 | 560 | 520 | 410 | 280 | 380 x 100 | 150 | 178 kg |
| 450 | 450 | 620 | 580 | 450 | 292 | 410 x 100 | 185 | 230 kg |
Guia de Cabo de Ferro Fundido Tipo Aberta
| Diâmetro Nominal. mm |
Diâmetro do Rolo mm |
Diâmetro Externo D1 mm |
Referência do Rolo D2 mm |
Diâmetro Interno D5 mm |
Altura Principal H mm |
Referência da Base b x h mm |
Diâmetro do Assento d mm |
Massa Aproximada |
| 150 | 150 | 240 | 220 | 90 | 150 | 190 x 75 | 80 | 32,1 kg |
| 200 | 200 | 310 | 280 | 130 | 185 | 230 x 85 | 95 | 64,6 kg |
| 250 | 250 | 380 | 340 | 170 | 220 | 265 x 100 | 110 | 108 kg |
| 300 | 300 | 440 | 400 | 210 | 240 | 320 x 100 | 120 | 159 kg |
| 350 | 350 | 500 | 455 | 250 | 260 | 350 x 100 | 135 | 235 kg |
| 400 | 400 | 560 | 520 | 290 | 280 | 380 x 100 | 150 | 336 kg |
Nota: A tabela acima segue as dimensões principais fornecidas para a guia de cabo de costado de navio de 3 rolos tipo aberto. '-' indica que não há valor mostrado nos dados fornecidos.
Guia de Seleção
Passo 1 - Confirmar o formato da guia de cabo -> Selecione o formato de rolo triplo tipo aberto quando forem necessárias entrada flexível da corda e orientação multidirecional
Passo 2 - Selecionar o diâmetro nominal -> Escolha 150-450 mm com base no tamanho da corda e na disposição do convés
Passo 3 - Confirmar o material do rolo -> Selecione rolo fabricado em chapa de aço ou rolo de aço fundido de acordo com a especificação do projeto
Passo 4 - Confirmar o requisito de tipo aberto ou fechado -> Tipo aberto para flexibilidade; tipo fechado para caminho controlado da corda
Passo 5 - Confirmar a posição de instalação -> Costado do navio, convés de proa, convés de popa ou outra área de entrada da corda de amarração
Passo 6 - Confirmar o revestimento e a certificação -> Selecione revestimento marinho, galvanização ou certificado de classe de acordo com o requisito do projeto
Estrutura
Quadro Aberto | Três Rolos | Estrutura de Suporte Lateral | Eixo do Rolo | Estrutura da Base | Disposição de Montagem no Costado do Navio
Vantagens de Design e Qualidade
• Estrutura tipo aberta -> Entrada e inspeção visual mais fáceis da corda
• Configuração de três rolos -> Melhor controle da direção da corda do que a configuração de dois rolos
• Opção de rolo de aço fundido -> Maior resistência e durabilidade aprimorada em comparação com a prática antiga de ferro fundido
• Opção de rolo fabricado em chapa de aço -> Escolha de fabricação flexível para requisitos específicos do projeto
• Superfície lisa do rolo -> Reduz o atrito e protege a corda de amarração
• Grande variedade de tamanhos -> Cobre diâmetros nominais de rolos de 150-450 mm
• Revestimento personalizado -> Adequado para ambiente de corrosão marinha
Atributos Personalizados
- Tipo de Produto: Guia de cabo de costado de navio de rolo triplo tipo aberto -> Usado para guiar cordas de amarração no costado ou borda do convés do navio
- Norma: JIS F 2014 -> Norma de referência japonesa para guias de cabo de costado de navio
- Diâmetro Nominal: 150-450 mm -> Cobre tamanhos comuns de guias de corda de amarração de navios
- Configuração dos Rolos: Três rolos -> Melhora o controle da direção da corda e a distribuição de carga
- Tipo de Estrutura: Tipo aberto -> Entrada e inspeção mais fáceis da corda
- Material do Rolo: Fabricado em chapa de aço / aço fundido -> Selecionado de acordo com o requisito do projeto
- Preferência de Fornecimento: Aço fundido -> Mais forte e durável para aplicações de amarração marítima
- Tratamento de Superfície: Jateamento Sa2.5 + epóxi / galvanizado / polido / personalizado -> Proteção contra corrosão marinha
- Aplicação: Guiamento de corda de amarração no costado do navio -> Adequado para posições de proa, popa e convés lateral
- Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante -> Suporta requisitos de documentação e inspeção do projeto
Guia de Consulta
• Formato de guia de cabo necessário: rolo triplo tipo aberto
• Diâmetro nominal do rolo: 150, 200, 250, 300, 350, 400 ou 450 mm
• Preferência de material do rolo: rolo fabricado em chapa de aço ou rolo de aço fundido
• Tipo e diâmetro da corda
• Posição de instalação e disposição do convés
• Requisito de tratamento de superfície
• Requisito de certificação e inspeção
• Desenho ou requisito de GA se as dimensões exatas da construção do rolo forem necessárias
Como Funciona
A corda entra na estrutura aberta da guia de cabo -> a corda entra em contato com os rolos -> os rolos guiam a direção da corda e reduzem o atrito -> a estrutura aberta permite entrada flexível da corda e inspeção -> a corda de amarração é guiada com segurança ao longo do costado do navio ou borda do convés.
Aplicações
Amarração no costado do navio | Guiamento de corda no convés de proa | Guiamento de corda no convés de popa | Navios de carga | Barges | Embarcações de trabalho | Equipamentos gerais de amarração de navios
Certificações e Vantagens
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante. As vantagens incluem entrada aberta da corda, guiamento por três rolos, opção de rolo de aço fundido, superfície de contato lisa com a corda e revestimento/materiais personalizáveis.

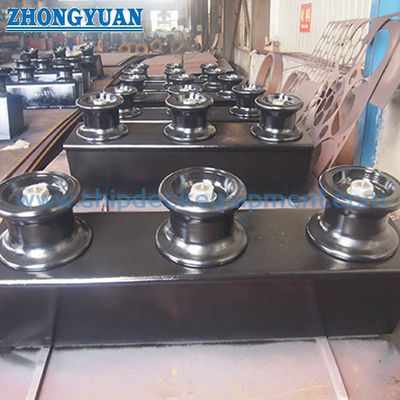

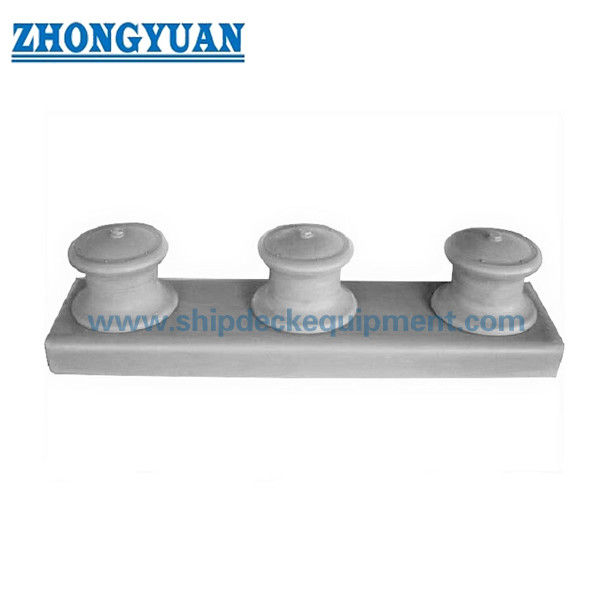

Desenho e Fotos
Desenho de arranjo geral e fotos do produto
Pedido
• Especificar guia de cabo de 3 rolos tipo aberto
• Confirmar diâmetro nominal e material do rolo
• Confirmar tratamento de superfície e sistema de revestimento
• Confirmar escopo de certificação
• Fornecer desenho de instalação se a fundação ou a construção detalhada do rolo precisar ser personalizada
FAQ
P1: Por que isso é chamado de guia de cabo tipo aberta?
A: Não possui placa de cobertura superior acima dos rolos, permitindo uma entrada mais fácil da corda a partir do convés externo e uma melhor inspeção visual.
P2: Qual é a diferença entre o tipo aberto e o tipo fechado?
A: O tipo aberto é projetado para entrada flexível da corda, enquanto o tipo fechado fornece um caminho de corda mais controlado com uma estrutura de cobertura superior.
P3: Por que usar três rolos em vez de dois rolos?
A: Três rolos proporcionam melhor controle da direção da corda e guiamento mais estável quando os ângulos de entrada da corda variam.
P4: Qual é a diferença entre rolo fabricado em chapa de aço e rolo de aço fundido?
A: O rolo fabricado em chapa de aço é uma opção de fabricação; o rolo de aço fundido oferece maior resistência integral e é comumente preferido para o fornecimento atual.
P5: O produto pode ser personalizado?
A: Sim. O material do rolo, o revestimento, as dimensões, a certificação e os detalhes de instalação podem ser personalizados de acordo com os requisitos do projeto.
