Ferrolha de 150×450 mm com SWL e Fator de Segurança Verificado para Amarração de Navio
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipment |
| Certificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número do modelo: | Padrão e personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | As per quotation |
| Detalhes da embalagem: | Pálete ou personalizado |
| Tempo de entrega: | Conforme a oferta |
| Termos de pagamento: | TT, L/C |
| Habilidade da fonte: | Satisfaça necessidades dos clientes |
|
Informação detalhada |
|||
| Padrão técnico: | GB/T 10105-88 | Tipo: | Tipo aberto |
|---|---|---|---|
| Diâmetros dos rolos: | 150~450mm | Rolo não.: | 2/3 rolos |
| Peso do rolo: | 24,8~310kg | Materiais: | Aço macio, aço C-Mn, aço inoxidável, aço fundido, ferro fundido nodular |
| Tratamento de superfície: | Arbitragem de areia para S2.5 + uma camada de primer de loja de epóxi, Galvanizado, Polido, tratamen | Certificados de classificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. |
| Destacar: | Botão de rolos marinhos de aço fundido |
||
Descrição de produto
150–450mm Guia de Cabo Marítima com SWL Verificado e Fator de Segurança para Amarração de Navios
Visão Geral do Produto
Esta guia de cabo marítima é projetada como um dispositivo de orientação de carga para sistemas de amarração.
Ao contrário das guias de cabo convencionais, esta unidade é projetada com Carga de Trabalho Segura (SWL) verificada e fator de segurança, garantindo desempenho confiável sob forças de amarração reais.
Rolos de aço fundido de alta qualidade, usinagem de precisão e sistema de lubrificação otimizado garantem rotação suave e redução do desgaste da corda.
Adequado para cabos de aço e cordas sintéticas em ambientes marítimos exigentes.
Especificações Rápidas
- Diâmetro do Rolo: 150–450 mm → Define a capacidade de manuseio da corda
- SWL: 254–1766 kN → Define a carga de trabalho permitida
- Fator de Segurança: 1.35–2.09 → Indica margem de segurança estrutural
- Tipo de Rolo: 2 / 3 Rolos → Determina a capacidade de orientação
- Material: Rolo de aço fundido + base de aço → Resistência e durabilidade
- Eixo: Aço de alta resistência → Transmissão de carga
- Rolamento: Bucha de cobre → Resistência ao desgaste
- Lubrificação: Canal de óleo → Rotação suave
- Superfície: Sa2.5 + primer → Proteção contra corrosão
- Padrão: Marítimo GB10105-88
Parâmetros Técnicos Principais
| Diâmetro do Rolo. | Diâmetros de Cabo de Aço Adequados | Dimensões | Peso | |||||||||
| Corda PP | Nylon |
Cabo de Aço (155kgf / mm2) |
||||||||||
| 6 X 24 | 6 X 37 | D1 | d0 | d7 | H | s | t | K | kg | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| Diâmetro do Rolo. | A | L | Diâmetro de Cabo Adequado | |||||
| Corda PP | Corda Malila | Cabo de Aço ( G B 11 02 ) Resistência à Tração ( 155 kg f/mm2 ) |
SWL KN(tf) |
Fator de Segurança | ||||
| 6 X 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550(56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196(122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452(148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766(180) | 1.58 |
Guia de Seleção
Passo 1 – Selecione o Diâmetro do Rolo → Com base no tamanho da corda
Passo 2 – Confirme o Tipo de Corda → Cabo de aço ou corda sintética
Passo 3 – Confirme o SWL → Deve exceder a carga máxima de amarração
Passo 4 – Verifique o Fator de Segurança → Maior para condições dinâmicas
Passo 5 – Selecione a Quantidade de Rolos → Com base no ângulo de guia
Passo 6 – Confirme a Lubrificação → Para confiabilidade a longo prazo
Estrutura
Rolos de aço fundido | Base de aço | Eixo | Bucha de cobre | Canais de lubrificação
Atributos Personalizados
- SWL: 254–1766 kN → Capacidade de carga
- Fator de Segurança: 1.35–2.09 → Segurança estrutural
- Material: Aço fundido → Resistência
- Eixo: Alta resistência → Transferência de carga
- Rolamento: Bucha de cobre → Durabilidade
- Lubrificação: Canal de óleo → Rotação suave
- Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante
Guia de Consulta
Forneça o diâmetro da corda, requisito de SWL, tipo de corda, número de rolos e requisito de certificação.
Como Funciona
A corda passa sobre rolos rotativos que reduzem o atrito e distribuem a carga. O SWL garante operação segura sob cargas definidas.
Aplicações
Sistema de amarração de navios | Guiamento de corda sob carga | Manuseio de cabo de aço
Certificações e Vantagens
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; SWL verificado, redução do desgaste da corda, rotação suave, alta confiabilidade estrutural.
Desenho e Fotos

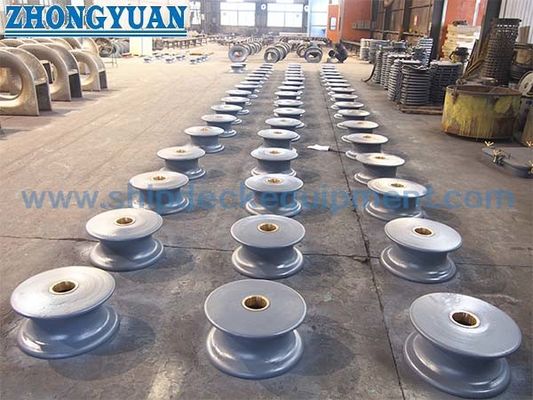

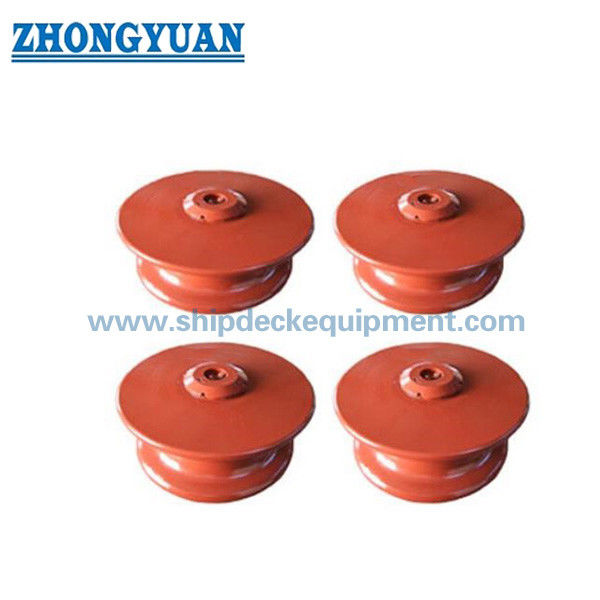

Desenho geral | Fotos do produto
Pedido
MOQ: 1 | Entrega: 30–60 dias
FAQ
P1: Como selecionar o SWL?
R: O SWL deve ser maior que a carga máxima de amarração.
P2: Por que o fator de segurança é importante?
R: Ele garante a confiabilidade sob cargas dinâmicas.
P3: Por que usar guia de cabo com rolo?
R: Reduz o desgaste da corda e melhora a vida útil.
