Ferroviário de rolos marinhos com SWL verificado ((254?? 1766 kN)
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão técnico: | GB/T 10105-88 | Tipo: | Tipo aberto |
|---|---|---|---|
| Diâmetros dos rolos: | 150~450mm | Rolo não.: | 2/3 rolos |
| Peso do rolo: | 24,8~310kg | Materiais: | Aço macio, aço C-Mn, aço inoxidável, aço fundido, ferro fundido nodular |
| Tratamento de superfície: | Arbitragem de areia para S2.5 + uma camada de primer de loja de epóxi, Galvanizado, Polido, tratamen | Certificados de classificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. |
| Destacar: | Botão de rolos marinhos de aço fundido |
||
Descrição de produto
Ferroviário de rolos marinhos com SWL verificado ((254?? 1766 kN)
Visão geral do produto
Esta pista de rolamento marítimo é concebida como um dispositivo de orientação de carga para sistemas de amarração.
Ao contrário dos fairleads convencionais, esta unidade é projetada com carga de trabalho segura (SWL) e fator de segurança verificados, garantindo um desempenho confiável sob forças reais de amarração.
Rolos de aço fundido de alta qualidade, usinagem de precisão e sistema de lubrificação otimizado garantem uma rotação suave e menor desgaste das cordas.
Adequado tanto para cordas de aço como para cordas sintéticas em ambientes marinhos exigentes.
Especificações rápidas
- Diâmetro do rolo: 150×450 mm → Define a capacidade de manuseio da corda
- SWL: 2541766 kN → Define a carga de trabalho admissível
- Fator de segurança: 1,35 ̇ 2,09 → Indica a margem de segurança estrutural
- Tipo de rolos: 2 / 3 Rolos → Determina a capacidade de orientação
- Materiais: rolos de aço fundido + base de aço → Força e durabilidade
- Eixo: Aço de alta resistência → Transmissão de carga
- Rolamento: Arbusto de cobre → Resistência ao desgaste
- Lubrificação: canal de óleo → rotação suave
- Superfície: Sa2,5 + primer → Proteção contra corrosão
- Norma: GB10105-88 da Marinha
Parâmetros técnicos principais
| Dia do Roller. | Diâmetros adequados de fios de arame | Dimensões | Peso | |||||||||
| Fios de poliéster | De fibras sintéticas |
Fios de aço (155 kgf / mm2) |
||||||||||
| 6 x 24 | 6 x 37 | D1 | d0 | d7 | H | s | t | K | Quilos | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| Dia do Roller. | A | L | Dia da corda de arame. | |||||
| Fios de poliéster | Corda de Malila | Fios de aço (G B 11 02) Resistência à tração (155 kg f/mm2) |
SWL KN (tf) |
Fator de segurança | ||||
| 6 x 24 | 6 x 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254 ((26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412 ((42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550 ((56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196 (((122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452 ((148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766 (((180) | 1.58 |
Guia de selecção
Passo 1 Selecionar o diâmetro do rolo com base no tamanho da corda
Passo 2 Confirmar o tipo de corda → fio de aço ou corda sintética
Passo 3 ️ Confirmar SWL → Deve exceder a carga máxima de amarração
Passo 4 Verificar Fator de Segurança → Maior para condições dinâmicas
Passo 5 Selecionar a quantidade de rolos → Com base no ângulo de condução
Passo 6
Estrutura

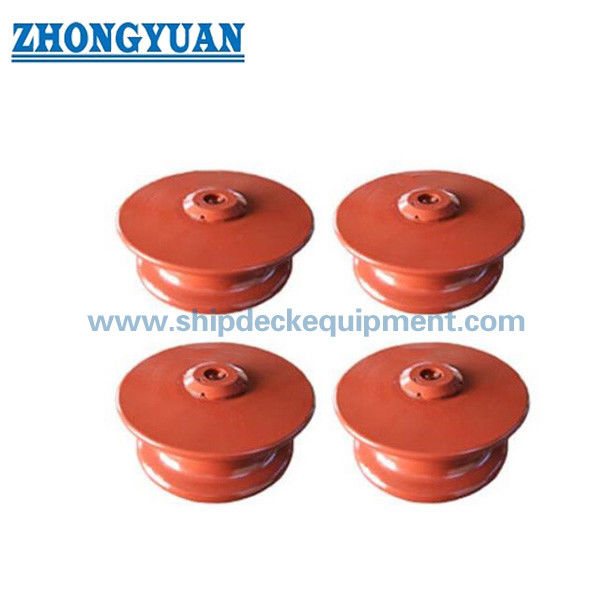

Rolos de aço fundido. Base de aço. Eixo.
Atributos personalizados
- SWL: 2541766 kN → Capacidade de carga
- Fator de segurança: 1.35 ∙ 2.09 → Segurança estrutural
- Material: aço fundido → Força
- Eixo: Alta resistência → transferência de carga
- Rolamento: Arbusto de cobre → Durabilidade
- Lubrificação: canal de óleo → rotação suave
- Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante
Guia de consulta
Indicar o diâmetro da corda, o requisito SWL, o tipo de corda, o número de rolos e o requisito de certificação.
Como funciona
A corda passa por rolos giratórios que reduzem o atrito e distribuem a carga.
Aplicações
Sistema de ancoragem do navio. Guia de corda sob carga. Manuseio de corda de arame de aço.
Certificações e vantagens
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; SWL verificado, desgaste reduzido da corda, rotação suave, alta confiabilidade estrutural.
Desenho e Fotos

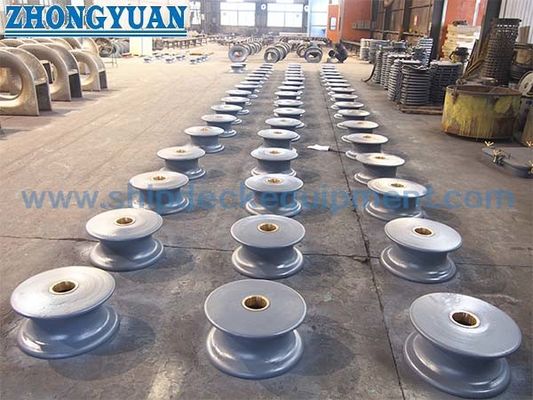

Desenho GA. Fotos do produto.
Encomenda
MOQ: 1 ∙ Entrega: 30 ∙ 60 dias
Perguntas frequentes
Q1: Como selecionar SWL?
R: A SWL deve ser superior à carga máxima de amarração.
P2: Por que é importante o fator segurança?
R: Assegura a fiabilidade sob cargas dinâmicas.
P3: Por que usar o fairlead de rolos?
R: Reduz o desgaste das cordas e melhora a vida útil.
