Chock de dois rolos marinhos. Como escolher Chock de rolos para amarras de navios
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão técnico: | CB/T 38-1999 | Tipo: | Tipo B. |
|---|---|---|---|
| Diâmetros dos rolos: | 75~350mm | Rolo não.: | Dois rolos |
| Peso do rolo: | 18~1134kg | Materiais: | Aço macio, aço C-Mn, aço inoxidável, aço fundido, ferro fundido nodular |
| Tratamento de superfície: | Arbitragem de areia para S2.5 + uma camada de primer de loja de epóxi, Galvanizado, Polido, tratamen | Certificados de classificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, etc. |
| Destacar: | Equipamento de ancoragem de navios,Aço fundido de rolos abertos de tipo 2 |
||
Descrição de produto
Chock de dois rolos marinhos. Como escolher Chock de rolos para amarras de navios
Visão geral do produto
O chock marinho de dois rolos é projetado para guiar as cordas de amarração através de uma abertura fixa, reduzindo o atrito e controlando a direção da corda.
Esta página fornece informações sobre o produto e um guia prático de seleção para ajudar os engenheiros e compradores a escolher o modelo correto com base no tamanho da corda, carga e condições de instalação.
O produto segue normas atualizadas como CB/T 38-1999, mantendo a compatibilidade com CB39-66 para projetos de substituição.
Especificações rápidas
- Estrutura: Dois rolos (tipo de estrutura) → Orientação suave da corda
- Diâmetro da corda aplicável: 7 ̊37 mm → Intervalo de selecção padrão
- MBL da corda aplicável: 23 ̊583 kN → referência de carga
- Instalação: Base soldada / parafusos → Nova construção e adaptação
- Material: aço fundido → Alta resistência
- Função: Reduzir o atrito → Proteger a corda
- Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante
Como escolher um chock de dois rolos
Passo 1 Confirmar o diâmetro da corda → Selecionar com base no tamanho da corda de amarração
Passo 2
Passo 3 Determinação do tipo de instalação → Soldado para nova construção / Bolt-on para substituição
Passo 4 ️ Verificar a direcção da corda → Orientação reta ou angular
Passo 5 Confirmar a certificação → CCS, ABS, DNV, etc.
Exemplo de Seleção Rápida
Se o diâmetro da corda for de 24 mm → Selecionar tamanho nominal 200
Se o MBL da corda estiver em torno de 246 kN → Corresponde aos valores da tabela
Novo recipiente → Escolha a base soldada
Substituição → Escolha o tipo de parafuso
Principais parâmetros técnicos (CB/T 38-1999 Chock de rolos duplos)
Número nominal | MBL de corda (kN) | Dia da corda de arame | Diâmetro de corda de PP | L | B | H | D | Peso (kg) |
| 75 | 23.3 | 7.4 | 12 | 400 | 150 | 116 | 75 | 18 |
| 100 | 52.5 | 11 | 18 | 530 | 200 | 147 | 100 | 41 |
| 125 | 93.4 | 15 | 24 | 650 | 250 | 173 | 125 | 76 |
| 150 | 145.8 | 18.5 | 30 | 780 | 300 | 201 | 150 | 132 |
| 200 | 246.6 | 24 | 40 | 1100 | 370 | 251 | 200 | 264 |
| 250 | 373.6 | 30 | 48 | 1240 | 470 | 300 | 250 | 498 |
| 300 | 472.7 | 33.5 | 56 | 1480 | 550 | 353 | 300 | 798 |
| 350 | 583.5 | 37.5 | 64 | 1690 | 640 | 386 | 350 | 1134 |
Base de carga e selecção
A carga de ruptura mostrada no quadro refere-se à carga máxima de ruptura (MBL) da corda de atracamento aplicável, e não à SWL direta do choque.
Para referência técnica, a carga de trabalho segura (SWL) pode ser estimada como:
SWL ≈ corda MBL ÷ Fator de segurança de projeto
O fator de segurança típico varia de 1,5 a 2,0 em função das normas e das condições de funcionamento.
O chock é projetado para suportar cargas iguais ou superiores à resistência à quebra da corda, garantindo a integridade estrutural em condições extremas.
Método de montagem (evolução padrão)
CB39-66: Instalação por parafuso → adequado para projetos de modernização.
CB/T 38-1999: Base soldada → transferência de carga melhorada e resistência estrutural.
Vantagem da Engenharia
O projeto da base soldada permite a transferência contínua de carga e reduz a concentração de tensão.
A estrutura do quadro permite uma manutenção mais fácil e garante uma rotação suave do rolo.
Guia de selecção
Passo 1 Selecionar o diâmetro da corda
Passo 2
Passo 3
Passo 4
Estrutura
Dois rolamentos. Suporte do quadro. Base soltada. Sistema de rotação livre.
Atributos personalizados
- Estrutura do quadro → Facilidade de manutenção
- Rolos de rotação livre → Reduzir o atrito
- Aço fundido → Alta durabilidade
- Superfície de contacto lisa → Corda de protecção
Guia de consulta
Fornecer o diâmetro da corda, a carga de ruptura, o local de instalação e os requisitos de certificação.
Como funciona
A corda passa por choque → os rolos giram → o atrito é reduzido → a orientação é suave → a vida útil da corda é prolongada.
Aplicações
Proa do navio. Ponta do navio. Buro.
Certificações e vantagens
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante
Desenho e Fotos

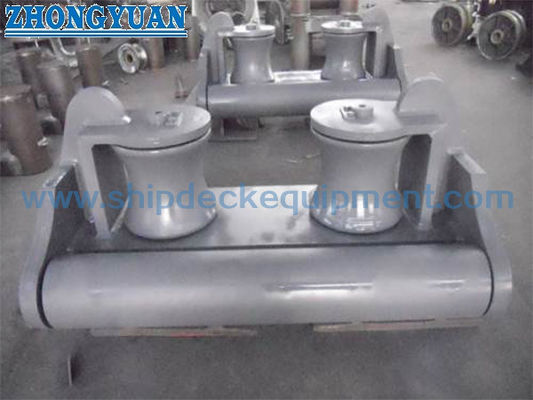

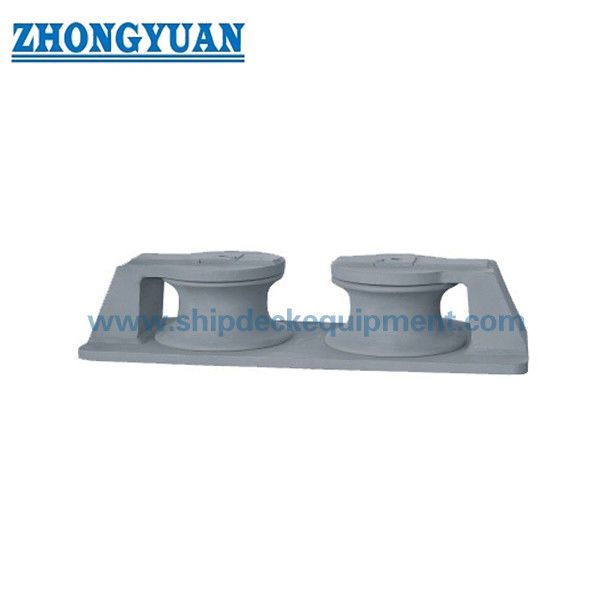

Desenho geral do arranjo e fotos do produto
Encomenda
Especificar: tamanho, material, método de montagem, revestimento, certificação
Perguntas frequentes
P1: A carga de quebra é a SWL?
R: Não, a carga de ruptura é a corda MBL. A SWL é derivada usando o fator de segurança.
P2: Pode fornecer tipo CB39-66?
R: Sim, para projetos de substituição.
P3: Os rolos giram?
R: Sim, girando livremente para reduzir atrito e desgaste.
