Bico de rolo triplo marítimo | Bico de rolo de aço fundido para amarração de navios
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão técnico: | CB/T 38-1999 | Tipo: | Rolo único Forma C |
|---|---|---|---|
| Diâmetros dos rolos: | 75~350mm | Rolo não.: | Três rolos |
| Peso do rolo: | 27-1915kg | Materiais: | Aço macio, aço C-Mn, aço inoxidável, aço fundido, ferro fundido nodular |
| Tratamento de superfície: | Arbitragem de areia para S2.5 + uma camada de primer de loja de epóxi, Galvanizado, Polido, tratamen | Certificados de classificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, etc. |
| Destacar: | Equipamento de amarração de navios,3 Rollers Fairlead,3 Equipamento de atracamento de navios de rolos Fairlead |
||
Descrição de produto

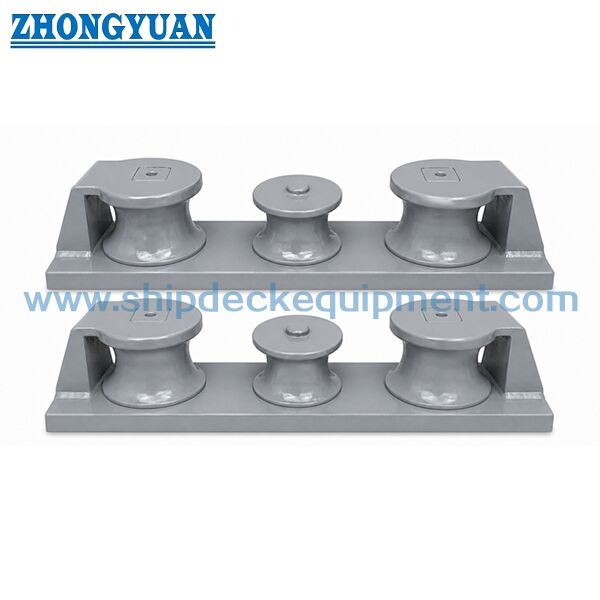

Bocal de Três Rolos Marinho | Bocal de Rolo de Aço Fundido para Amarração de Navios
Visão Geral do Produto
O bocal de três rolos marinho é projetado para guiar cabos de amarração através de uma abertura fixa, reduzindo o atrito e controlando a direção do cabo.
Comparado com bocais convencionais, a estrutura integrada de três rolos permite a passagem do cabo em múltiplas direções e reduz significativamente o estresse local e o desgaste do cabo.
Este produto segue a norma CB/T 38-1999 Tipo C, substituindo a CB39-66 Tipo C.
A CB/T 38-1999 adota uma estrutura de base soldada, proporcionando melhor transferência de carga e maior integridade estrutural em comparação com o design de fixação aparafusada da CB39-66.
Cada modelo corresponde a uma carga de ruptura de cabo específica (MBL), permitindo uma seleção precisa baseada na carga.
Especificações Rápidas
- Estrutura: Três rolos → Guiamento do cabo em múltiplas direções
- Diâmetro Aplicável do Cabo: 7–37 mm → Faixa de seleção padrão
- MBL Aplicável do Cabo: 23–583 kN → Parâmetro chave de seleção
- Montagem: Base soldada (CB/T 38-1999) / Fixação aparafusada (substituição CB39-66)
- Material: Aço fundido → Alta resistência e durabilidade
- Superfície: Usinada lisa → Protege o cabo
- Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante
Parâmetros Técnicos Principais (CB/T 38-1999 Tipo C)
| Tamanho Nominal | Ruptura Máx. do Cabo (kN) | Diâmetro do Cabo de Aço | Diâmetro do Cabo de Fibra | L | B | H | L1 | D | Peso (kg) |
| 75 | 23.3 | 7.4 | 12 | 550 | 170 | 116 | 150 | 75 | 27 |
| 100 | 52.5 | 11 | 18 | 750 | 200 | 147 | 210 | 100 | 60 |
| 125 | 93.4 | 15 | 24 | 920 | 250 | 173 | 260 | 125 | 116 |
| 150 | 145.8 | 18.5 | 30 | 1120 | 300 | 201 | 320 | 150 | 198 |
| 200 | 246.6 | 24 | 40 | 1420 | 370 | 251 | 410 | 200 | 398 |
| 250 | 373.6 | 30 | 48 | 1780 | 470 | 300 | 520 | 250 | 767 |
| 300 | 472.7 | 33.5 | 56 | 2120 | 550 | 353 | 620 | 300 | 1240 |
| 350 | 583.5 | 37.5 | 64 | 2440 | 640 | 386 | 720 | 350 | 1915 |
Carga e Base de Seleção
O 'Ruptura Máx. do Cabo (kN)' refere-se à carga máxima de ruptura (MBL) do cabo aplicável.
Cada tamanho de bocal é combinado com um nível de resistência de cabo correspondente.
SWL de Referência ≈ MBL do Cabo ÷ Fator de Segurança (tipicamente 1.5–2.0).
O bocal é projetado para suportar cargas iguais ou superiores à resistência de ruptura do cabo, garantindo segurança estrutural em condições extremas.
Guia de Seleção
Passo 1 – Selecionar diâmetro do cabo → Com base no tamanho da linha de amarração
Passo 2 – Confirmar carga de ruptura do cabo (MBL) → Parâmetro primário de seleção
Passo 3 – Selecionar tamanho do bocal → Combinar diâmetro do cabo e MBL
Passo 4 – Confirmar tipo de instalação → Soldado (nova construção) / Aparafusado (substituição)
Passo 5 – Confirmar requisito de certificação
Nota de Engenharia
A CB/T 38-1999 introduz a correspondência baseada em carga, onde cada modelo corresponde a uma força de ruptura de cabo específica.
Isso garante um melhor alinhamento entre o projeto do sistema de amarração e as cargas operacionais reais.
Estrutura
Três rolos | Corpo fundido | Base soldada | Estrutura reforçada
Atributos Personalizados
Design de três rolos → Distribuição de carga e redução do desgaste do cabo
Rolos de rotação livre → Minimiza o atrito
Corpo de aço fundido → Alta resistência
Superfície de contato lisa → Protege o cabo
Guia de Consulta
Fornecer diâmetro do cabo, MBL do cabo, tipo de instalação, tipo de embarcação e requisitos de certificação.
Como Funciona
Cabo passa pelo bocal → rolos giram → atrito reduzido → cabo guiado suavemente → desgaste minimizado.
Aplicações
Proa do navio | Popa do navio | Bulwark | Borda do convés para amarração
Certificações e Vantagens
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante
Desenho e Fotos
Desenho de arranjo geral e fotos do produto
Pedido
Especificar: tamanho, material, revestimento, certificação
FAQ
P1: Por que usar bocal de três rolos?
R: Para reduzir o atrito, distribuir a carga e proteger o cabo de amarração.
P2: Os rolos giram?
R: Sim, todos os rolos giram livremente para minimizar o desgaste.
P3: Como selecionar o tamanho?
R: Com base no diâmetro do cabo e na carga de ruptura da tabela.
P4: Qual norma devo escolher para o meu projeto?
R: Para projetos de nova construção, recomenda-se a utilização de normas atualizadas como CB/T 38-1999 ou requisitos da sociedade classificadora.
Para embarcações existentes, as dimensões da CB 39-66 são tipicamente usadas para substituição direta.
