Tipo de moldação tipo equipamento da barra do parafuso do bujão CB/T 178 da corrente de âncora da amarração do navio de A

Rolha de corrente de âncora tipo parafuso | CB/T 178 Tipo A para Barcos de Trabalho e Pequenas Embarcações

Visão geral do produto

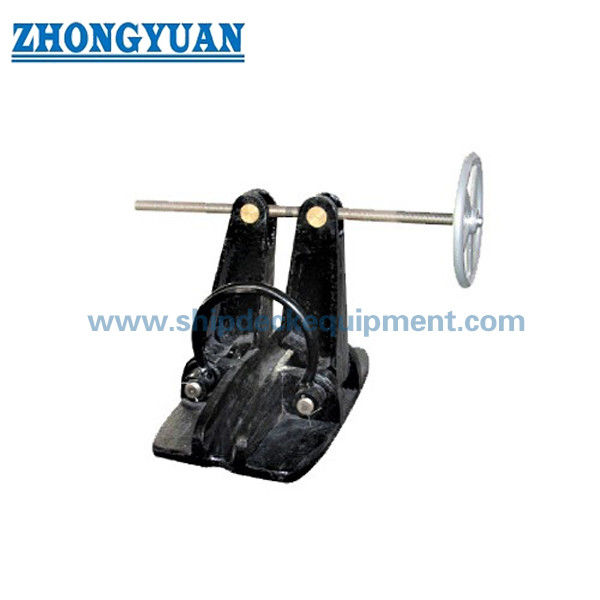

O batente de corrente de ancoragem tipo parafuso CB/T 178-1996 Tipo A é um componente de ancoragem montado no convés para corrente de ancoragem U2 / Grau 2 de 22 mm a 66 mm. Sua estrutura de fixação aparafusada fixa a corrente da âncora e transfere a força retida da corrente para a fundação do batente e estrutura de suporte do convés, reduzindo a carga sustentada da corrente da âncora no freio do molinete e no elevador de cabos. O produto é particularmente relevante para barcos de trabalho pequenos e médios, rebocadores, barcaças, embarcações de serviço e embarcações de engenharia onde o tamanho da corrente U2 selecionado e a disposição do convés correspondem à linha Tipo A.

Para uma solução completa de convés de ancoragem, o batente pode ser coordenado com um rolo guia de corrente ou rolo de proa/convés, a linha central do levantador de cabos do molinete da âncora, tubo de amarração ou bolsa de âncora, tubo de corrente e fundação do convés. O rolo correspondente guia o avanço e a elevação da corrente; não deve ser assumido que aumente a capacidade de carga do batente, a menos que o arranjo completo tenha sido especificamente projetado e aprovado. A classificação final da corrente, a fundação, o reforço do convés, a direção da carga, o revestimento, a inspeção e o escopo da classe devem ser confirmados a partir do arranjo de ancoragem da embarcação.

Especificações rápidas

• Padrão e tipo: CB/T 178-1996 Parafuso tipo A / batente de corrente espiral → configuração de referência para fixação de corrente de ancoragem U2.
• Corrente de ancoragem aplicável: Somente corrente U2 / Grau 2 de 22-66 mm → Tipo B ou outro projeto aprovado é necessário para corrente U3 ou tamanhos maiores.
• Base de carga de referência: 80% da carga de ruptura da corrente de ancoragem U2 correspondente → este não é um SWL de produto declarado e não deve ser renomeado como SWL.
• Método de funcionamento: mecanismo de parafuso ajustado manualmente → abertura e fechamento mecânico positivo sem energia hidráulica ou elétrica.
• Instalação: soldada diretamente no convés ou montada em uma base específica do projeto → detalhes da solda, direção da carga e reforço local do convés requerem confirmação de desenho.
• Equipamento correspondente: rolo guia de corrente / rolo de proa disponível como uma seleção coordenada → tamanho da corrente, ranhura do rolo, linha central e elevação devem corresponder ao cabo do molinete ao cabo.
• Material e proteção: peças em aço fundido e aço carbono com superfícies móveis protegidas → qualidade final do material, sistema de revestimento, pontos de lubrificação e escopo do certificado são confirmados por pedido.

Principais Parâmetros Técnicos

Guia de seleção e consulta

Etapa 1: Confirme o diâmetro da corrente de âncora CB/T 178-1996 Tipo A, U2 / Grau 2, a base do certificado de corrente e se a embarcação é um projeto de construção nova, conversão ou substituição.

Etapa 2: Forneça o arranjo de ancoragem mostrando o levantador do cabo do molinete da âncora, o batente da corrente, o rolo guia da corrente ou o rolo de proa, o tubo de amarração/bolsa da âncora, o tubo da corrente e a direção do travamento da corrente.

Etapa 3: Combine o batente e o rolo guia com o mesmo tamanho de corrente e, em seguida, confirme a linha central da corrente, o eixo do rolo, a geometria de contato, a elevação, o ângulo de avanço permitido e o espaço operacional livre.

Etapa 4: Confirme a soldagem direta da plataforma ou a instalação montada na base, a pegada da fundação, a direção da carga, os detalhes da solda, o reforço local da plataforma e o acesso para operação e manutenção do parafuso.

Etapa 5: Confirme os graus dos materiais dos componentes, jateamento e primer Sa 2.5 ou outro sistema de revestimento, detalhes de proteção contra corrosão, requisitos de lubrificação e qualquer opção de aço inoxidável ou galvanizado sujeita a aprovação técnica.

Passo 6: Indique a quantidade, o tipo de embarcação, os requisitos da sociedade classificadora, o escopo do certificado e da testemunha, o destino da entrega, o prazo de entrega necessário e o desenho do projeto ou foto de referência.

Estrutura

Base / corpo em aço fundido | Barra de fixação aparafusada e peças operacionais | Área de assento e contato com corrente de âncora | Fundação soldada em tabuleiro ou montada em base | Peças móveis lubrificadas | Interface de rolo guia de corrente adequada ao projeto | Sistema de revestimento protetor

Vantagens do sistema de ancoragem, fundição e engenharia

• O mecanismo de parafuso fornece engate mecânico controlado com o elo da corrente selecionado e permite que o batente seja aberto ou fixado manualmente sem um atuador motorizado.
• Um rolete guia de corrente corretamente combinado mantém o cabo da corrente alinhado entre o levantador de cabos, o batente e o arranjo do cabo, ajudando a reduzir a carga lateral, a torção do elo e o impacto local causado pela geometria inadequada.
• A rolha transfere a força da corrente retida para a sua fundação e estrutura de suporte do casco; O reforço do convés e os detalhes de soldagem fazem, portanto, parte do projeto do sistema de ancoragem, e não apenas do fornecimento do produto.
• As superfícies de aço fundido e as áreas de contato da corrente devem estar limpas e livres de rebarbas, rachaduras ou defeitos que afetem a resistência. Peças usinadas ou móveis requerem controle dimensional, lubrificação e proteção contra corrosão.
• Os sete grupos de tamanho Tipo A permitem a seleção em correntes U2 de 22 a 66 mm, mantendo um arranjo consistente operado por parafuso para conveses de ancoragem de embarcações pequenas e médias.
• Uma revisão coordenada do pacote pode identificar incompatibilidades de interface antes da produção, incluindo tamanho da corrente, ranhura do rolo, linha central do molinete, cabo do cabo, altura da base, acesso à instalação e sequência de revestimento.
• A personalização específica do projeto deve ser limitada às interfaces aprovadas, altura da fundação, revestimento e escopo de acessórios; alterações que afetam o caminho de carga padrão ou o engate da corrente exigem desenho e revisão de classe.

Atributos personalizados

• Padrão:Configuração de referência CB/T 178-1996 → confirmar aceitação do projeto e edição necessária junto ao estaleiro, proprietário e sociedade classificadora.
• Categoria do produto:Equipamento de ancoragem / batente de corrente de ancoragem → não é um acessório de cabo de amarração e não é um produto de elevação.
• Tipo:Parafuso tipo A / tipo espiral → arranjo de fixação de corrente operado manualmente para corrente de ancoragem U2.
• Tamanho da corrente:22-66 mm em sete grupos de tamanhos padrão → indique o diâmetro exato da corrente na consulta.
• Grau da corrente:A cadeia U2 / Grau 2 → U3 está fora da aplicação declarada do Tipo A.
• Base de carga:80% da carga de ruptura da corrente de ancoragem U2 correspondente como referência → não converta este valor em SWL do produto sem um cálculo aprovado e uma base de teste.
• Instalação:Soldagem direta do convés ou instalação em uma base → fundação, solda, reforço do convés e direção da carga a serem confirmadas pelo desenho do arranjo.
• Materiais:Aço fundido, aço carbono comum e aço carbono de qualidade são usados ​​para diferentes peças em referências técnicas públicas → classes exatas e substituições a serem confirmadas.
• Tratamento de Superfície:Jateamento Sa 2.5 + shop primer epóxi disponível para superfícies não usinadas adequadas → roscas, pinos, rolamentos e interfaces móveis requerem tratamento protegido/lubrificado.
• Fornecimento correspondente:Rolo guia de corrente, corrente de ancoragem, acessórios e suporte de interface plataforma de ancoragem disponíveis conforme escopo de cotação → não inclusos por padrão.
• Certificados:Documentação de material, fabricante, inspeção ou classe de acordo com os requisitos do projeto → sujeito ao escopo de inspeção acordado e aprovação da classe.

Como funciona

A corrente da âncora sai do molinete → O rolo-guia correspondente controla o avanço e a elevação da corrente → O mecanismo de parafuso fixa a posição designada da corrente → A força retida passa através da fundação do batente até o convés reforçado → O molinete é aliviado da tração sustentada da corrente → As peças móveis são liberadas, inspecionadas e lubrificadas

Aplicativos

Barcos de trabalho pequenos e médios | Rebocadores | Barcaças | Embarcações de apoio à dragagem | Embarcações de serviço e utilidades | Embarcações interiores e costeiras | Navios de engenharia | Pacotes de modernização de novas construções e convés de ancoragem

Certificações e Vantagens

Certificados e inspeção podem ser organizados de acordo com os requisitos do projeto, escopo do pedido, rastreabilidade do material, requisitos de teste e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes.

Desenho e fotos

Perguntas frequentes

Q1: Os 80% declarados da carga de ruptura da corrente de ancoragem U2 são o SWL do batente da corrente?

A1: Não. É uma base de carga de referência relacionada à carga de ruptura da corrente de ancoragem U2 correspondente. Não deve ser publicado como produto SWL. A carga final do projeto, o cálculo da fundação, a carga de teste e os critérios de aceitação devem seguir a especificação da embarcação e os requisitos da classe.

Q2: Por que o batente de corrente Tipo A deve ser selecionado junto com um rolo guia de corrente?

A2: O batente fixa e retém a corrente, enquanto o rolo guia controla o caminho da corrente, a elevação e o contato local à medida que a corrente se move entre o molinete e o cabo. A seleção coordenada ajuda a evitar carregamento lateral, mau assentamento da corrente, incompatibilidade de roletes e conflitos de altura de instalação.

Q3: O que pode ser incluído em uma solução completa de plataforma de ancoragem?

A3: A cotação pode abranger a rolha Tipo A, rolo guia de corrente ou rolo de proa correspondente, corrente de âncora e acessórios, revisão de interface com o molinete e arranjo de cabo / tubo de corrente, revestimento, documentação e desenhos de entrada de fundação. O limite exato de fornecimento e o escopo da classe devem ser confirmados antes da cotação.
