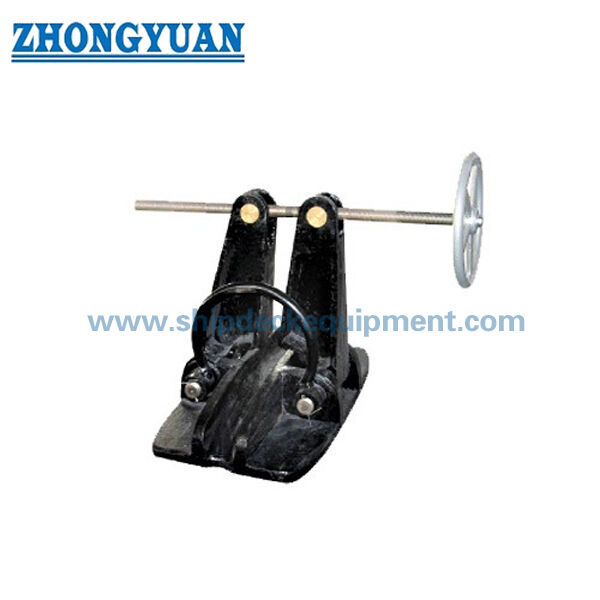

Paragem de cadeia de âncora de tipo para 22 ¢ 66 mm de cadeia. CB/T 178-1996 Tipo A

Batente de Corrente de Âncora Tipo Parafuso para Corrente de 22-66 mm | CB/T 178-1996 Tipo A

Visão Geral do Produto

O batente de corrente de âncora tipo parafuso CB/T 178-1996 Tipo A é um componente de ancoragem montado no convés para corrente de âncora U2 / Grau 2 de 22 mm a 66 mm. Sua estrutura de fixação operada por parafuso segura a corrente de âncora e transfere a força retida da corrente para a fundação do batente e a estrutura de convés de suporte, reduzindo a carga sustentada da corrente de âncora no freio do guincho e no elevador de cabos. O produto é particularmente relevante para embarcações de trabalho de pequeno e médio porte, rebocadores, barcaças, embarcações de serviço e embarcações de engenharia onde o tamanho da corrente U2 selecionado e o arranjo do convés correspondem à faixa do Tipo A.

Para uma solução completa de convés de ancoragem, o batente pode ser coordenado com um rolo guia de corrente ou rolo de proa/convés, a linha central do elevador de cabos do guincho de âncora, o tubo de amura ou bolso de âncora, o tubo de corrente e a fundação do convés. O rolo correspondente guia a entrada e a elevação da corrente; não se deve assumir que ele aumenta a capacidade de carga do batente, a menos que o arranjo completo tenha sido especificamente projetado e aprovado. A classe final da corrente, a fundação, o reforço do convés, a direção da carga, o revestimento, a inspeção e o escopo da classe devem ser confirmados a partir do arranjo de ancoragem da embarcação.

Especificações Rápidas

• Padrão e tipo: Batente de corrente de âncora tipo parafuso / espiral CB/T 178-1996 Tipo A → configuração de referência para fixação de corrente de âncora U2.
• Corrente de âncora aplicável: Apenas corrente U2 / Grau 2 de 22-66 mm → o Tipo B ou outro projeto aprovado é necessário para corrente U3 ou tamanhos maiores.
• Base de carga de referência: 80% da carga de ruptura da corrente de âncora U2 correspondente → este não é um SWL de produto declarado e não deve ser renomeado como SWL.
• Método de operação: mecanismo de parafuso ajustado manualmente → abertura e fechamento mecânico positivo sem energia hidráulica ou elétrica.
• Instalação: soldada diretamente ao convés ou montada em uma base específica do projeto → detalhes de solda, direção da carga e reforço local do convés requerem confirmação de desenho.
• Equipamento correspondente: rolo guia de corrente / rolo de proa disponível como seleção coordenada → tamanho da corrente, ranhura do rolo, linha central e elevação devem corresponder à linha do guincho para o tubo de amura.
• Material e proteção: peças de aço fundido e aço carbono com superfícies móveis protegidas → a classe final do material, o sistema de revestimento, os pontos de lubrificação e o escopo do certificado são confirmados por pedido.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta

Etapa 1: Confirme o diâmetro da corrente de âncora U2 / Grau 2 CB/T 178-1996 Tipo A, a base do certificado da corrente e se a embarcação é um projeto de nova construção, conversão ou substituição.

Etapa 2: Forneça o arranjo de ancoragem mostrando o elevador de cabos do guincho de âncora, o batente de corrente, o rolo guia de corrente ou rolo de proa, o tubo de amura / bolso de âncora, o tubo de corrente e a direção do paiol de corrente.

Etapa 3: Combine o batente e o rolo guia para o mesmo tamanho de corrente, em seguida, confirme a linha central da corrente, o eixo do rolo, a geometria de contato, a elevação, o ângulo de entrada permitido e o espaço livre de operação.

Etapa 4: Confirme a soldagem direta no convés ou a instalação montada em base, a pegada da fundação, a direção da carga, o detalhe da solda, o reforço local do convés e o acesso para operação e manutenção do parafuso.

Etapa 5: Confirme as classes de material dos componentes, jateamento Sa 2.5 e primer ou outro sistema de revestimento, detalhes de proteção contra corrosão, requisito de lubrificação e qualquer opção de aço inoxidável ou galvanizado sujeita a aprovação técnica.

Etapa 6: Indique a quantidade, o tipo de embarcação, o requisito da sociedade classificadora, o escopo do certificado e da testemunha, o destino da entrega, o tempo de entrega necessário e o desenho do projeto ou foto de referência.

Estrutura

Base / corpo de aço fundido | Barra de fixação e peças de operação operadas por parafuso | Assento e área de contato da corrente de âncora | Fundação soldada ao convés ou montada em base | Peças móveis lubrificadas | Interface de rolo guia de corrente correspondente ao projeto | Sistema de revestimento protetor

Sistema de Ancoragem, Vantagens de Fundição e Engenharia

• O mecanismo de parafuso fornece engate mecânico controlado com o elo de corrente selecionado e permite que o batente seja aberto ou fixado manualmente sem um atuador motorizado.
• Um rolo guia de corrente corretamente correspondente mantém a linha de entrada da corrente alinhada entre o elevador de cabos, o batente e o arranjo do tubo de amura, ajudando a reduzir a carga lateral, a torção do elo e o impacto local causado por geometria inadequada.
• O batente transfere a força retida da corrente para sua fundação e a estrutura do casco de suporte; portanto, os detalhes de reforço do convés e de soldagem fazem parte do projeto do sistema de ancoragem, não apenas do fornecimento do produto.
• As superfícies de aço fundido e as áreas de contato da corrente devem estar limpas e livres de rebarbas, rachaduras ou defeitos que afetem a resistência. As peças usinadas ou móveis requerem controle dimensional, lubrificação e proteção contra corrosão.
• Os sete grupos de tamanho do Tipo A permitem a seleção em correntes U2 de 22-66 mm, mantendo um arranjo consistente operado por parafuso para conveses de âncora de embarcações pequenas e médias.
• Uma revisão coordenada do pacote pode identificar incompatibilidades de interface antes da produção, incluindo tamanho da corrente, ranhura do rolo, linha central do guincho, linha do tubo de amura, altura da base, acesso de instalação e sequência de revestimento.
• A personalização específica do projeto deve ser limitada a interfaces aprovadas, altura da fundação, revestimento e escopo de acessórios; alterações que afetem o caminho de carga padrão ou o engate da corrente requerem revisão de desenho e classe.

Atributos Personalizados

• Padrão: Configuração de referência CB/T 178-1996 → confirme a aceitação do projeto e a edição necessária com o estaleiro, o proprietário e a sociedade classificadora.
• Categoria do Produto: Equipamento de ancoragem / batente de corrente de âncora → não é um acessório de cabo de amarração nem um produto de elevação.
• Tipo: Tipo A parafuso / tipo espiral → arranjo de fixação de corrente operado manualmente para corrente de âncora U2.
• Tamanho da Corrente: 22-66 mm em sete grupos de tamanho padrão → indique o diâmetro exato da corrente na consulta.
• Classe da Corrente: U2 / Grau 2 → corrente U3 está fora da aplicação declarada do Tipo A.
• Base de Carga: 80% da carga de ruptura da corrente de âncora U2 correspondente como referência → não converta este valor em SWL de produto sem uma base de cálculo e teste aprovada.
• Instalação: Soldagem direta no convés ou instalação em base → fundação, solda, reforço do convés e direção da carga a serem confirmados por desenho de arranjo.
• Materiais: Aço fundido, aço carbono comum e aço carbono de qualidade são usados para diferentes peças em referências técnicas públicas → classes exatas e substituições a serem confirmadas.
• Tratamento de Superfície: Jateamento Sa 2.5 + primer de oficina epóxi disponível para superfícies não usinadas adequadas → roscas, pinos, rolamentos e interfaces móveis requerem tratamento protegido / lubrificado.
• Fornecimento Correspondente: Rolo guia de corrente, corrente de âncora, acessórios e suporte de interface de convés de ancoragem disponíveis de acordo com o escopo da cotação → não incluído por padrão.
• Certificados: Documentação de material, fabricante, inspeção ou classe de acordo com o requisito do projeto → sujeito ao escopo de inspeção acordado e aprovação da classe.

Como Funciona

A corrente de âncora sai do guincho → O rolo guia correspondente controla a entrada e a elevação da corrente → O mecanismo de parafuso fixa a posição designada da corrente → A força retida passa pela fundação do batente para o convés reforçado → O guincho é aliviado da tração sustentada da corrente → As peças móveis são liberadas, inspecionadas e lubrificadas

Aplicações

Embarcações de trabalho pequenas e médias | Rebocadores | Barcaças | Embarcações de apoio a dragagem | Embarcações de serviço e utilitárias | Embarcações interiores e costeiras | Embarcações de engenharia | Pacotes de nova construção e retrofit de convés de âncora

Certificações e Vantagens

Certificados e inspeção podem ser providenciados de acordo com o requisito do projeto, escopo do pedido, rastreabilidade do material, requisito de teste e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

Desenho e Fotos

FAQ

Q1: A carga de ruptura de 80% da corrente de âncora U2 declarada é o SWL do batente de corrente?

R1: Não. É uma base de carga de referência relacionada à carga de ruptura da corrente de âncora U2 correspondente. Não deve ser publicada como SWL do produto. A carga de projeto final, o cálculo da fundação, a carga de teste e os critérios de aceitação devem seguir a especificação da embarcação e o requisito da classe.

Q2: Por que o batente de corrente Tipo A deve ser selecionado em conjunto com um rolo guia de corrente?

R2: O batente segura e retém a corrente, enquanto o rolo guia controla o caminho, a elevação e o contato local da corrente à medida que ela se move entre o guincho e o arranjo do tubo de amura. A seleção coordenada ajuda a evitar carga lateral, assento inadequado da corrente, incompatibilidade do rolo e conflitos de altura de instalação.

Q3: O que pode ser incluído em uma solução completa de convés de ancoragem?

R3: A cotação pode cobrir o batente Tipo A, rolo guia de corrente ou rolo de proa correspondente, corrente de âncora e acessórios, revisão de interface com o guincho e o arranjo do tubo de amura / tubo de corrente, revestimento, documentação e desenhos de entrada da fundação. O escopo exato de fornecimento e o escopo da classe devem ser confirmados antes da cotação.
