8" e 10" Cunhos de Aço Fundido de Bit Simples para Barcaças e Embarcações de Trabalho | Tipos Thru-Deck e Flush-Weld

Visão Geral do Produto

O cunho de bit simples de aço fundido ASTM A27-70-36 é um dispositivo de amarração de convés soldado para barcaças de rios interiores, rebocadores, barcos de empurrar, pequenas embarcações de serviço e embarcações de trabalho. É usado com cabos de corda ou arame para acoplamento de barcaças, verificação e operações de amarração onde um único bit vertical e uma pegada compacta no convés são preferidos.

A gama fornecida abrange configurações de bit simples de 8 e 10 polegadas, incluindo tipos pesados thru-deck de base quadrada, thru-deck de base redonda, tipo flush de base redonda e um item adicional de base quadrada de 8 polegadas que requer confirmação final do tipo. A rastreabilidade do material, tratamento térmico, solidez da fundição, preparação da zona de solda, revisão de FEA, teste de tração e escopo de inspeção ABS / classe devem ser confirmados de acordo com os requisitos do projeto da embarcação.

Especificações Rápidas

• Tipo de produto: Cunho de bit simples de aço fundido → ponto de amarração compacto no convés para barcaças, rebocadores, embarcações de trabalho e pequenas embarcações fluviais.
• Diâmetro nominal do bit: 8 pol e 10 pol → corresponde à seleção comum de ferragens de convés em polegadas usada no mercado de embarcações interiores da América do Norte.
• Formas de instalação: thru-deck pesado, thru-deck de base redonda, tipo flush de base redonda e opção de base quadrada → selecione de acordo com a penetração do convés, interface de solda e desenho de substituição.
• Grau do material: Aço fundido C-Mn ASTM A27-70-36 ou equivalente → aço fundido tratado termicamente com certificado de material e relatório de teste mecânico de acordo com o escopo do pedido.
• Superfície de contato com a corda: lisa e livre de rebarbas prejudiciais → ajuda a reduzir o risco de corte da corda durante o manuseio de cabos de acoplamento, verificação e amarração.
• Controle de qualidade da fundição: teste mecânico do material, registro de tratamento térmico, MT / PT / RT quando necessário → porosidade de gás, inclusão de escória e indicações subsuperficiais são controlados dentro dos critérios de aceitação especificados.
• Suporte de engenharia: cálculo de resistência FEA e teste de tração podem ser providenciados quando especificado → útil para revisar a concentração de tensões na raiz do bit, transição da base e interface soldada do convés.
• Escopo do certificado: Aprovação ABS / inspeção de classe e certificado de material de usina podem ser providenciados de acordo com os requisitos do projeto → não tratado como padrão para todos os pedidos.

Principais Parâmetros Técnicos

Guia de Seleção e Consulta

Etapa 1: Confirme o tamanho do bit simples necessário: 8 pol ou 10 pol, e forneça o desenho da embarcação ou referência da peça de reposição, se disponível.

Etapa 2: Confirme a forma de instalação: base quadrada, base redonda, thru-deck, thru-deck pesado, tipo flush ou outro arranjo de convés.

Etapa 3: Confirme o tipo de embarcação de aplicação: barcaça de rio interior, rebocador, barco de empurrar, embarcação de trabalho, pequena embarcação de serviço ou outra aplicação de convés marítimo.

Etapa 4: Confirme a base de carga antes da produção: tamanho pretendido da linha / arame, MBL da corda, se conhecido, fator de segurança de projeto, SWL necessário, se especificado, requisito de teste de tração e desenho de reforço do convés.

Etapa 5: Confirme o requisito de material e inspeção: ASTM A27-70-36 ou equivalente, tratamento térmico, teste mecânico do material, área MT / PT / RT e critérios de aceitação.

Etapa 6: Confirme o tratamento de superfície, revestimento após soldagem, quantidade, destino de entrega, tempo de entrega necessário, escopo de inspeção ABS / classe e pacote de certificado necessário.

Estrutura

Corpo de bit simples de aço fundido | Poste de contato com corda liso | Base quadrada ou redonda | Instalação soldada thru-deck ou flush | Área de preparação para solda | Fundição tratada termicamente | Arranjo opcional de inspeção e teste de tração

Vantagens de Fundição, Soldagem e Engenharia

• O aço fundido ASTM A27-70-36 ou equivalente é adequado para ferragens de convés marítimo fundidas onde uma forma de bit compacta, base soldável e propriedade mecânica controlada são necessárias.
• O poste do bit, a transição da base e as áreas de mudança de raio são projetadas para serem lisas para reduzir a concentração de tensões local e evitar bordas afiadas que possam danificar a corda de amarração.
• O tratamento térmico e os testes mecânicos do material suportam a consistência da resistência; o pacote de certificado real deve seguir a ordem de compra e o escopo de inspeção.
• Porosidade de gás, inclusões de escória e indicações de fundição subsuperficial são controladas dentro dos critérios de aceitação acordados. A página evita intencionalmente alegações de defeito zero porque as fundições marítimas são inspecionadas por nível de aceitação.
• MT ou PT podem ser aplicados a superfícies acessíveis, e inspeção RT / raio-X pode ser providenciada para áreas críticas onde a força é concentrada, como a raiz do bit e a transição da base, quando necessário.
• A soldabilidade depende da condição da fundição, preparação da zona de solda, material do convés, WPS do estaleiro e requisito de classe. O procedimento de soldagem do convés, pré-aquecimento e inspeção pós-soldagem devem ser confirmados pelo estaleiro ou engenheiro do projeto.
• O cálculo de resistência FEA pode ser usado para revisar a distribuição de tensões ao redor do poste do bit simples, transição da base, penetração do convés e interface de solda quando o projeto requer verificação de engenharia.
• O teste de tração pode ser providenciado de acordo com os requisitos do projeto; a direção de tração, carga de teste, tempo de retenção, critérios de aceitação e requisito de testemunha devem ser definidos antes da produção.

Atributos Personalizados

• Tipo de Produto: Cunho de Bit Simples → um bit vertical para amarração compacta no convés, verificação e manuseio de cabos de barcaça.
• Aplicação Alvo: Barcaças de rio interiores / rebocadores / barcos de empurrar / embarcações de trabalho → adequado para o mercado de embarcações interiores da América do Norte e América, quando confirmado pelo desenho da embarcação.
• Material: Aço fundido C-Mn ASTM A27-70-36 ou equivalente → a equivalência final do material e a redação do certificado devem ser confirmadas antes do pedido.
• Instalação: Arranjo de solda thru-deck ou flush → a penetração do convés, o comprimento da solda, a estrutura de suporte e o reforço devem corresponder ao projeto da embarcação.
• Tratamento de Superfície: Jateamento de areia conforme dados fornecidos → o revestimento final normalmente segue a especificação de tinta do estaleiro após a instalação.
• Controle de Qualidade da Fundição: Controle de porosidade / inclusão de escória dentro dos critérios especificados → MT, PT ou RT podem ser selecionados de acordo com o plano de inspeção.
• Revisão FEA: Disponível de acordo com os requisitos do projeto → usado para revisão de concentração de tensões e transição da base, não substitui a aprovação de classe.
• Teste de Tração: Disponível de acordo com os requisitos do projeto → o valor da carga e o método de teste devem ser confirmados pelo cliente, estaleiro ou sociedade classificadora.
• Requisito de Certificado: Certificado de material de usina, relatório de teste, aprovação ABS / inspeção de classe de acordo com o escopo do pedido → a disponibilidade do certificado está sujeita ao procedimento de aprovação do projeto.

Como Funciona

Cabo de amarração ou arame se aproxima do bit simples → O cabo dá a volta no poste liso de aço fundido → A força de acoplamento, verificação ou amarração é transferida através do corpo fundido e da base soldada → A carga é distribuída para a estrutura reforçada do convés de acordo com o projeto da embarcação

Aplicações

Barcaças de rio interiores dos EUA | Rebocadores e barcos de empurrar | Embarcações de trabalho | Pequenas embarcações de serviço | Embarcações de porto | Estações de amarração fluvial | Manuseio de cabos de acoplamento e verificação de barcaças | Projetos de ferragens de convés para novas construções e substituições

Certificações e Vantagens

Os certificados podem ser providenciados de acordo com os requisitos do projeto, escopo de inspeção, rastreabilidade do material e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

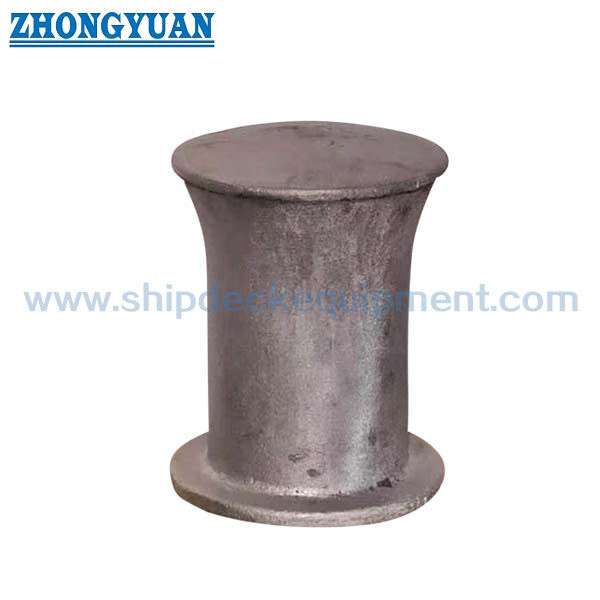

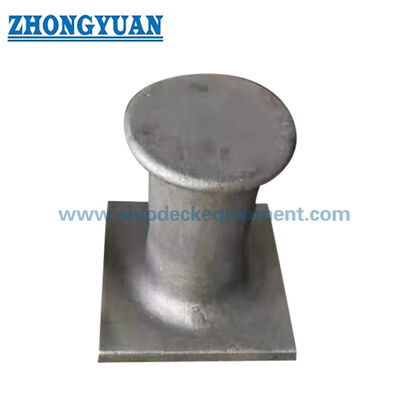

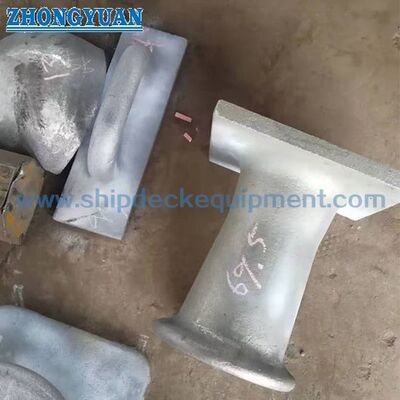

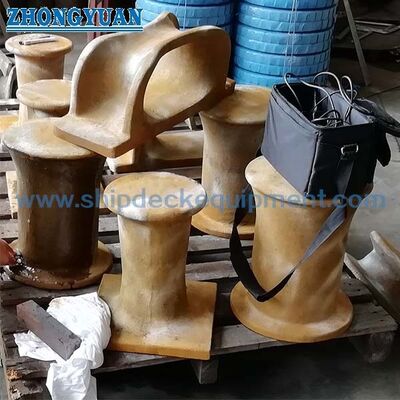

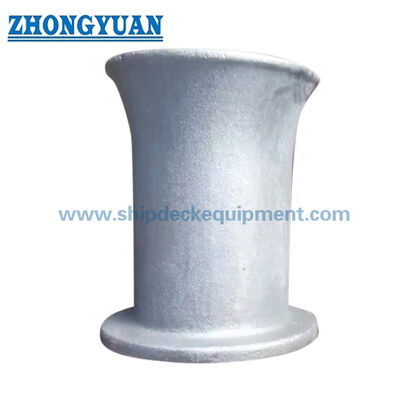

Desenho e Fotos

Perguntas Frequentes

P1: Como um cliente deve escolher entre cunhos de bit simples tipo thru-deck e tipo flush?

R1: A seleção deve seguir o arranjo do convés da embarcação. Os tipos thru-deck são usados onde o bit passa ou se conecta com a estrutura do convés abaixo. Os projetos tipo flush são usados onde a interface do convés e o espaço livre inferior exigem um arranjo soldado mais compacto. A seleção final deve ser confirmada pelo desenho do convés, detalhe de reforço e requisito de instalação do estaleiro.

P2: O aço fundido ASTM A27-70-36 é adequado para soldagem em conveses de barcaças ou embarcações de trabalho?

R2: O ASTM A27-70-36 é um material de aço fundido usado para este tipo de ferragens de convés, mas a aceitação da soldagem depende da condição da superfície da fundição, preparação da zona de solda, material do convés, WPS, requisito de pré-aquecimento e regra de inspeção de classe ou estaleiro. Os detalhes do procedimento de soldagem devem ser confirmados antes da instalação.

P3: A tabela de parâmetros fornecida define o SWL do cunho?

R3: Não. A tabela fornecida fornece descrições de modelos, dimensões principais e pesos. O SWL, carga de teste de tração, MBL de corda / arame, reforço do convés, tamanho da solda e base de aprovação devem ser confirmados pelo desenho do projeto ou cálculo de engenharia antes de serem usados para seleção ou certificação.
