Tipo 2002 do cão do ferro fundido de JIS F navio do compressor de cabo de corrente que amarra o equipamento

Compressor de cabo de corrente tipo cão de ferro fundido aparafusado | Rolha de corrente de âncora de navio JIS F 2002

Visão geral do produto

O compressor de cabo de corrente tipo cão JIS F 2002 é um dispositivo de fixação de corrente com âncora aparafusada. Um corpo de ferro fundido forma o trilho da corrente, enquanto o pino articulado fecha ao longo da corrente e é retido por um pino de travamento. O arranjo de montagem aparafusado é útil quando o projeto do recipiente requer uma unidade removível para instalação, inspeção ou substituição, em vez de um batente de corrente permanentemente soldado.

A linha fornecida abrange tamanhos nominais de 19 a 68 para correntes de ancoragem com diâmetros de 17 a 68 mm, com arranjos de trilhos Classe A e Classe B. JIS F 2002:1976 é um padrão legado retirado, portanto deve ser especificado para reparos, substituição ou projetos que retêm explicitamente esse design. A classe final, tipo, material, padrão de parafuso de fundação, base de carga da corrente e escopo de aceitação devem ser confirmados em relação ao desenho da embarcação e aos requisitos do projeto.

Especificações rápidas

• Instalação: Aparafusado à fundação preparada → suporta instalação e substituição removível sem soldar o corpo do compressor diretamente na fundação do deck.
• Padrão e status: JIS F 2002:1976, compressor de cabo de corrente tipo cão → um padrão legado/retirado que requer confirmação de aceitação específica do projeto.
• Faixa de tamanho nominal: 19 a 68 → corresponde aos diâmetros de corrente de ancoragem aplicáveis ​​de 17 a 68 mm na tabela fornecida.
• Disposição das classes: Guias Classe A unindo-se ou manilhas Kenter horizontalmente; A Classe B permite que as manilhas Kenter passem verticalmente na ranhura da esteira.
• Material do corpo padrão: Ferro fundido cinzento JIS G 5501 FC25 ou equivalente → a tabela de materiais padrão fornecida não suporta a chamada do corpo padrão de ferro fundido dúctil.
• Peças operacionais: O pino, o pino da dobradiça e o pino de travamento estão associados ao JIS G 4051 S25C ou equivalente nas informações do material fornecido; o agrupamento final deverá ser verificado em relação ao desenho oficial.
• Peso calculado: 22 a 737 kg → importante para coordenação de projeto de fundação, manuseio, embalagem e planejamento de instalação a bordo.
• Proteção de superfície: Jateamento Sa 2.5 mais shop primer epóxi podem ser usados ​​como referência; galvanização, polimento ou acabamentos alternativos exigem confirmação de material e processo.

Principais Parâmetros Técnicos

Guia de seleção e consulta

Etapa 1: Confirme se o projeto requer especificamente o compressor de cabo de corrente tipo cão aparafusado JIS F 2002 e indique Classe A ou B, Tipo a ou b e tamanho nominal 19 a 68.

Etapa 2: Forneça o diâmetro da corrente da âncora, o grau da corrente, se conhecido, os detalhes da manilha de união/manilha Kenter e a orientação necessária da manilha ao longo do trilho.

Etapa 3: Forneça a fundação aprovada ou o desenho de instalação mostrando o padrão dos furos dos parafusos, as especificações dos parafusos, a placa de fundação, o reforço local, a linha central da corrente e a folga operacional disponível.

Etapa 4: Confirme a base material. O ferro fundido cinzento FC25 é a referência de carroceria padrão na tabela de peças fornecidas; ferro fundido nodular, aço fundido, aço inoxidável ou aço fabricado devem ser tratados como alternativas específicas do projeto, sujeitas a aprovação.

Etapa 5: Confirme o tratamento de superfície, o escopo da inspeção, a rastreabilidade do material, o certificado do fabricante, o envolvimento da classe e se é necessária alguma inspeção testemunhada ou teste específico do projeto.

Etapa 6: Fornecer quantidade, tipo de embarcação, finalidade de construção ou substituição, posição de instalação, destino de entrega e prazo de entrega necessário; inclua fotos de equipamentos existentes para pedidos de substituição.

Estrutura

Corpo em ferro fundido e trilho de corrente | Cão articulado | Pino da dobradiça | Pino de travamento | Arruela | Pino dividido | Interface de fundação aparafusada | Revestimento protetor especificado pelo projeto

Vantagens de fixação e instalação da corrente de âncora

• A montagem na fundação aparafusada permite que o compressor completo seja removido para substituição ou manutenção na oficina, desde que a fundação original e o padrão dos parafusos sejam verificados.
• O grampo articulado fornece restrição mecânica direta ao longo do trilho da corrente, enquanto o pino de travamento mantém o grampo na posição fechada durante a condição de fixação.
• Os arranjos de esteiras Classe A e Classe B atendem a diferentes orientações de manilha de união ou manilha Kenter, o que ajuda a evitar solicitar uma configuração de ranhura que não possa passar pela conexão da corrente da embarcação.
• A trilha de contato da corrente, as bordas dos pinos e as interfaces dos pinos devem estar livres de rebarbas prejudiciais e bordas locais afiadas que possam danificar a corrente da âncora ou impedir o fechamento correto.
• A qualidade da fundição, o controle dimensional, o ajuste do pino, o movimento do cão e o engate do pino de travamento são mais relevantes do que as afirmações de marketing não suportadas para este projeto legado de ferro fundido.
• A fundação, os parafusos, a estrutura do convés e o reforço local fazem parte do caminho de transferência de carga e devem ser verificados pelo estaleiro ou escritório de projeto da embarcação.
• Nenhum SWL, carga de prova, carga de ruptura ou carga de teste foi incluída nos dados fornecidos; esses valores não devem ser inferidos do tamanho nominal da corrente ou do peso do produto.

Atributos personalizados

• Padrão: JIS F 2002:1976 → padrão legado/retirado; use somente quando exigido pela embarcação ou desenho de substituição
• Tipo de produto:Compressor de cabo de corrente tipo cão / batente de corrente de ancoragem → dispositivo montado na fundação para fixar localmente a corrente de ancoragem
• Instalação: Tipo aparafusado → o layout dos parafusos de fundação e o suporte estrutural devem ser confirmados antes da fabricação
• Tamanho nominal: 19/22/25/28/32/36/40/44/48/52/56/60/64/68 → selecione de acordo com o diâmetro da corrente e desenho aprovado do vaso
• Classe: A ou B → selecione de acordo com a postura necessária da manilha no trilho da corrente
• Tipo: a ou b → diferença estrutural exata e dimensões devem ser confirmadas no desenho padrão oficial
• Material do corpo: ferro fundido cinzento JIS G 5501 FC25 ou equivalente → materiais alternativos são personalizados e podem não ser mais um produto em conformidade com o padrão JIS F 2002
• Tratamento de Superfície: Jateamento Sa 2.5 + shop primer epóxi como referência → revestimento final segue especificação de projeto e adequação do material
• Classificação de carga: A ser confirmada → nenhum SWL, carga de teste ou carga de ruptura é fornecido na tabela fornecida
• Exigência de certificado: De acordo com a exigência do projeto → os documentos do fabricante, do material ou da classe estão sujeitos ao escopo de inspeção acordado

Como funciona

A corrente da âncora está alinhada na esteira → O grampo articulado é girado para a posição fechada através da corrente → O pino de travamento e o pino dividido retêm o conjunto fechado → O movimento da corrente é restringido mecanicamente depois que a tensão é controlada com segurança → As peças de retenção são liberadas e o grampo é aberto antes que o manuseio da corrente seja retomado

Aplicativos

Pequenas embarcações | Embarcações de navegação interior | Sistemas legados de correntes de ancoragem especificados pela JIS | Projetos de reparação e substituição | Arranjos de decks aparafusados ​​| Novo equipamento somente quando a especificação do projeto aceita explicitamente JIS F 2002

Certificações e Vantagens

Certificados e documentos de inspeção podem ser organizados de acordo com os requisitos do projeto, rastreabilidade de material acordada, escopo de inspeção e procedimento de aprovação da sociedade classificadora. Eles não são incluídos automaticamente, a menos que indicado no pedido de compra.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes.

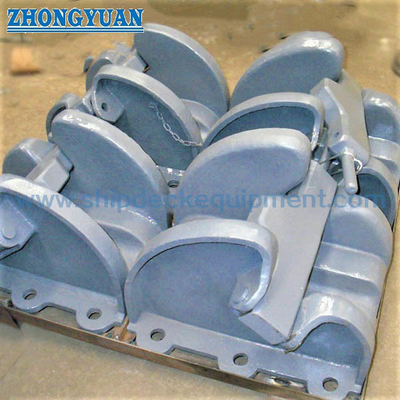

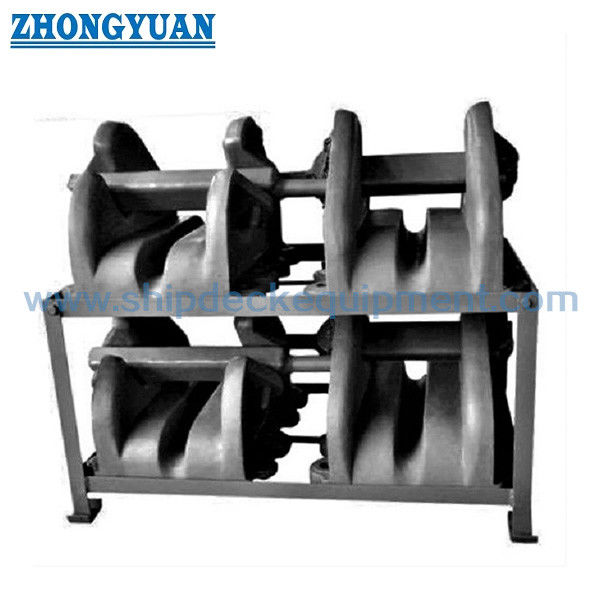

Desenho e fotos

Perguntas frequentes

Q1: O JIS F 2002:1976 ainda é um padrão JIS atual?

A1: Não. Registros bibliográficos públicos e de índice padrão identificam JIS F 2002:1976 como um padrão retirado/abolido. Ainda pode ser relevante para desenhos de embarcações de substituição ou antigas, mas o estaleiro, o proprietário e a sociedade classificadora devem confirmar se é aceitável para o projeto.

Q2: Como as Classes A e Classe B são selecionadas?

A2: Selecione a classe de acordo com a postura necessária da união ou manilha Kenter no trilho da corrente. Os dados fornecidos indicam passagem horizontal para Classe A e passagem vertical Kenter-manilha para Classe B. O tipo a ou b deve ser confirmado a partir do desenho oficial e do arranjo da embarcação.

Q3: Quais informações são necessárias antes da cotação?

A3:Confirme o padrão, classe, tipo, tamanho nominal, diâmetro da corrente, detalhes da manilha, material, revestimento, quantidade, escopo do certificado e entrega. Forneça ao desenho da fundação o padrão dos parafusos e o suporte estrutural.
