Batente de Corrente de Âncora Tipo Lingueta de Aço Fundido | JIS F 2031:1998

Visão Geral do Produto

O batente de corrente de âncora tipo lingueta de aço fundido JIS F 2031:1998 é um dispositivo de retenção de corrente para sistemas de ancoragem coberto pelo Anexo 3 da norma. Destina-se principalmente a grandes embarcações que utilizam corrente de âncora JIS F 3303 Grau 2 ou Grau 3 e é normalmente instalado entre o guincho e o escovém ou roldana. A lingueta engata a corrente de modo que a carga da corrente de âncora possa ser transferida através da fundação do batente para a estrutura do navio.

Este produto é um batente de corrente, não um acessório de içamento e não uma roldana de amarração. A seleção deve ser baseada no diâmetro e grau da corrente de âncora, na classe de resistência JIS exigida, no lado de operação e na condução da corrente, no grilhão de conexão, na fundação e reforço do convés, no desenho de arranjo aprovado e nos requisitos da sociedade classificadora.

Especificações Rápidas

• Tipo de produto: Batente de corrente de âncora tipo lingueta de aço fundido → configuração de retenção de corrente do Anexo 3 da JIS para sistemas de ancoragem.

• Norma: JIS F 2031:1998, Anexo 3 (normativo) → referência normativa para o batente de corrente tipo lingueta de aço fundido.

• Corrente de âncora aplicável: JIS F 3303 Grau 2 / Grau 3, 58–122 mm → confirmar grau e diâmetro exato da corrente antes da seleção.

• Faixa de tamanho nominal: 60–122 → doze tamanhos nominais padrão correspondentes a faixas de diâmetro de corrente definidas.

• Grilhão de conexão: tamanho nominal 68 e abaixo pode usar um grilhão de junção ou grilhão Kenter; tamanho 73 e acima usa um grilhão Kenter → verificar o arranjo da corrente da embarcação.

• Base de material padrão: estrutura lateral do corpo SCW410, lingueta SC410, eixo da lingueta S35C e bucha BC6 → certificados de material dos componentes dependem do escopo do pedido.

• Massa calculada: aproximadamente 401–2.900 kg → relevante para manuseio, planejamento de instalação, embalagem e frete.

• Classificação de resistência: as bases de projeto JIS Classe A / Classe B são 80% / 40% da carga nominal de ruptura da corrente aplicável → esses valores não são SWL do produto.

Principais Parâmetros Técnicos

Principais dimensões de seleção da JIS F 2031:1998 Anexo 3. As dimensões estão em mm; a massa calculada está em kg.

Guia de Seleção e Consulta

• Passo 1: Confirme o tipo de lingueta de aço fundido JIS F 2031:1998 Anexo 3 e selecione o tamanho nominal a partir do diâmetro real da corrente de âncora.

• Passo 2: Confirme a corrente JIS F 3303 Grau 2 ou Grau 3, o diâmetro da corrente, a base do certificado da corrente e o arranjo do grilhão de junção / Kenter.

• Passo 3: Confirme a classe de resistência JIS exigida (Classe A ou Classe B), o lado de operação e quaisquer regras de classe específicas do projeto ou requisitos do proprietário antes da aprovação.

• Passo 4: Forneça o arranjo do guincho para o escovém / roldana, a condução da corrente, o espaço disponível no convés, a posição do batente, os detalhes da fundação e as informações de reforço do convés.

• Passo 5: Confirme a rastreabilidade do material, o sistema de revestimento, o escopo de inspeção / NDT, a testemunha da sociedade classificadora e os requisitos de certificado.

• Passo 6: Forneça a quantidade, o tipo de embarcação, a posição de instalação, o desenho aprovado ou de referência, o destino de entrega e o tempo de entrega necessário.

Estrutura

Estrutura lateral do corpo de aço fundido | Membro de retenção da lingueta | Bucha BC6 | Eixo da lingueta S35C | Parafusos / fixadores | Ponto de graxa | Interface da fundação do convés

Vantagens de Retenção de Corrente, Instalação e Engenharia

• A lingueta fornece uma função positiva de retenção mecânica da corrente, independente do acionamento do guincho, com a carga de retenção transferida através do corpo do batente e da fundação para a estrutura do casco.

• O Anexo 3 destina-se principalmente a arranjos de corrente de âncora Grau 2 / Grau 3 para grandes embarcações na faixa de 58–122 mm.

• A norma distingue as bases de resistência JIS Classe A e Classe B. A classe aplicável deve ser confirmada na especificação da embarcação e não deve ser convertida em uma declaração SWL.

• Para o tamanho nominal 68 e abaixo, o arranjo de conexão pode acomodar um grilhão de junção ou grilhão Kenter; o tamanho 73 e acima é arranjado para um grilhão Kenter.

• O material padrão da estrutura lateral do corpo é SCW410. O Anexo 3 também permite uma construção de estrutura lateral de chapa de aço soldada de resistência equivalente, sujeita à aprovação de projeto e do projeto aplicável.

• O assento correto da corrente, o engate da lingueta, a condução da corrente e o alinhamento da fundação são importantes para evitar contato local anormal e carregamento não intencional do elo da corrente.

• O ajuste do eixo da lingueta, a condição da bucha, a lubrificação, a proteção contra corrosão e a condição do dispositivo de retenção devem permanecer acessíveis para inspeção e manutenção.

Atributos Personalizados

• Norma: JIS F 2031:1998 → a norma principal é baseada na ISO 6325:1987; o tipo de lingueta de aço fundido é especificado no Anexo 3.

• Tipo de Produto: Batente de corrente de âncora tipo lingueta de aço fundido → equipamento de retenção de corrente de âncora, não um rolo guia ou acessório de içamento.

• Tamanho Nominal: 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 → selecionado pela faixa de diâmetro de corrente aplicável.

• Corrente Aplicável: JIS F 3303 Grau 2 / Grau 3, 58–122 mm → o grau e diâmetro exatos a serem confirmados na documentação da corrente.

• Base de Material Padrão: Estrutura lateral do corpo SCW410 | Lingueta SC410 | Eixo da lingueta S35C | Bucha BC6 → o material de fornecimento real e o nível de rastreabilidade a serem confirmados por pedido.

• Classe de Resistência: JIS Classe A ou Classe B → a base de projeto está ligada à carga nominal de ruptura da corrente aplicável; não declarar como SWL do produto.

• Instalação: Normalmente entre o guincho e o escovém ou roldana → a condução final da corrente, a posição do batente, a soldagem e o reforço do convés exigem revisão do desenho da embarcação.

• Tratamento de Superfície: Jateamento Sa 2.5 + primer de fábrica epóxi pode ser usado como referência de fornecimento do projeto → o sistema de pintura final deve seguir a especificação de revestimento aprovada do navio / estaleiro.

• Requisito de Certificado: Disponível de acordo com o requisito do projeto → a presença da classe, os certificados de material e o escopo de inspeção a serem confirmados antes do pedido.

Como Funciona

A corrente de âncora é passada pelo batente → O elo da corrente é posicionado na área de assento → A lingueta é fechada e fixada → A força de retenção da corrente de âncora é transferida através do corpo do batente e da fundação → A lingueta só é liberada sob o procedimento operacional aprovado quando a corrente estiver pronta para correr

Aplicações

Grandes embarcações oceânicas | Graneleiros | Navios-tanque | Navios porta-contêineres | Navios de carga geral | Estações de ancoragem de proa | Arranjos de guincho de âncora | Projetos de substituição compatíveis com novas construções e desenhos

Certificações e Vantagens

A inspeção e certificação podem ser providenciadas de acordo com o requisito do projeto, rastreabilidade do material, escopo do pedido, regras de classe aplicáveis e pontos de testemunha acordados.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

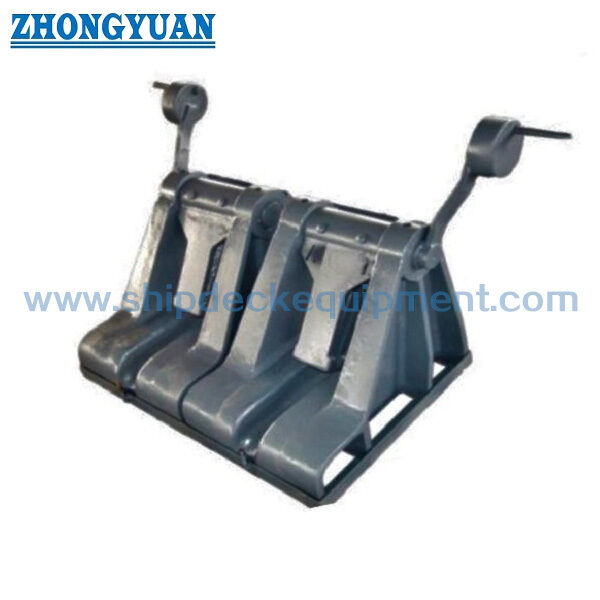

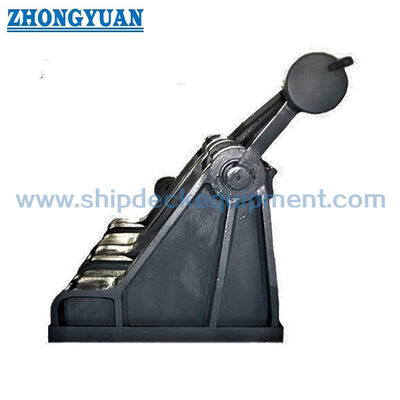

Desenho e Fotos

FAQ

Q1: Qual é a diferença entre um batente de corrente de âncora tipo lingueta e um rolo guia de corrente de âncora?

A1: Um rolo guia suporta ou muda principalmente a condução da corrente. Um batente de corrente tipo lingueta é um dispositivo de retenção de corrente fixado à estrutura do navio e é selecionado de acordo com o tamanho da corrente, grau, classe de resistência, arranjo da corrente e requisitos da fundação.

Q2: Os valores JIS Classe A 80% e Classe B 40% representam o SWL do produto?

A2: Não. São bases de resistência de projeto JIS expressas como porcentagens da carga nominal de ruptura da corrente de maior grau e maior diâmetro para a qual o batente se destina. Não devem ser publicadas como SWL, MBL ou carga de teste.

Q3: Que informações são necessárias antes da cotação e aprovação técnica?

A3: Confirme o tamanho nominal JIS, o diâmetro e grau da corrente de âncora, a classe de resistência exigida, o lado de operação, o grilhão de conexão, a condução da corrente, a fundação e o reforço do convés, os requisitos de material / revestimento, o requisito de classe, a quantidade, os desenhos, o destino e o cronograma de entrega.uantity, requisito de certificado, desenho de instalação, destino de entrega e tempo de entrega necessário.
