17–36mm Corrente de Âncora Tipo Barra | JIS F2023 para Amarração de Pequenas Embarcações
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipment |
| Certificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número do modelo: | Padrão e personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | As per quotation |
| Detalhes da embalagem: | Pálete ou personalizado |
| Tempo de entrega: | Conforme a oferta |
| Termos de pagamento: | TT, L/C |
| Habilidade da fonte: | Satisfaça necessidades dos clientes |
|
Informação detalhada |
|||
| Padrão técnico: | JIS F2023-1976 | Tipo: | Tipo da barra |
|---|---|---|---|
| Tamanho da corrente: | 17-36mm | Materiais: | Aço Fundido, Forjamento de Aço, |
| Tratamento de superfície: | Jateamento até S2.5 + uma camada de shop primer epóxi, tratamento de superfície personalizado dispon | Certificados de classificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. |
| Outros: | Pode ser personalizado conforme solicitação do estaleiro | Peso401 a 2900kg;: | 17 a 92kg |
| Tamanho nominal:: | 19 - 36 | ||
| Destacar: | JIS F 2031 Parede da cadeia de ancoragem |
||
Descrição de produto
17 ′′ 36mm tipo de barra de cadeia de ancoragem JIS F2023 para embarcações pequenas
Visão geral do produto
O JIS F2023 é um dispositivo de fixação compacto concebido para cadeias de pequenas dimensões.
É usado principalmente em pequenos navios, barcaças e pontões para segurar cadeias de âncora e compartilhar a carga com o vento.
Fabricado em aço fundido com processos controlados de fundição e inspeção, garante um desempenho de interrupção de cadeia confiável.
O desenho assegura um adequado contacto entre a corrente e o cão, conseguindo um bloqueio eficaz e seguro da corrente.
Especificações rápidas
- Tamanho da cadeia: 17×36 mm → Define a compatibilidade da cadeia de âncora para embarcações pequenas
- Norma: JIS F2023-1976 → Norma de conformidade marítima
- Tipo: Tipo de barra → Projeto compacto sem rolos
- Função: Paragem de cadeia → Carga de partilha com ventoa
- Instalação: Soldada / parafusada → Instalação de convés flexível
- Material: Aço fundido / peças forjadas → Força e durabilidade
- Inspecção: MT + UT → Garante a qualidade da fundição e da solda
- Superfície: Sa2,5 + Primer → Proteção contra corrosão
- Aplicação: Navios pequenos → Solução de ancoragem económica
Parâmetros técnicos principais
| Número | 19 | 22 | 25 | 28 | 32 | 36 |
| Diâmetro da cadeia de ancoragem | 17 ~ 19 | 20 ~ 22 | 23 ~ 25 | 26 ~ 28 | 30 ~ 32 | 34 ~ 36 |
| A | 190 | 216 | 241 | 270 | 305 | 342 |
| B | 270 | 310 | 345 | 385 | 435 | 490 |
| C | 200 | 226 | 256 | 280 | 320 | 254 |
| D | 134 | 153 | 175 | 193 | 220 | 246 |
| Peso ((kg) | 17 | 24 | 33 | 44 | 68 | 92 |
Guia de selecção
Passo 1 ¢ Selecionar tamanho da cadeia → 17 ¢ 36 mm com base na cadeia de ancoragem
Passo 2 ️ Confirmar o tipo de navio → Pequeno navio, barcaça ou pontão
Passo 3 Confirmar o método de instalação → Base soldada ou com parafusos
Passo 4 ️ Confirmar o ângulo de condução da cadeia → Base opcional para corresponder ao alinhamento do tubo e do travão
Passo 5
Passo 6 Confirmar o tratamento da superfície → Especificar o primer ou o revestimento personalizado
Estrutura e componentes
Corpo de aço fundido Mecanismo de bloqueio tipo barra Cão forjado Base reforçada Base de montagem opcional
Atributos personalizados
- Tamanho da cadeia: 1736 mm → compatibilidade com embarcações de pequeno porte
- Função: Paragem da cadeia → Partilha de carga com o travão
- Cão: Forjado → Garante resistência ao desgaste e resistência
- Base: Soldada / parafusada → Instalação flexível
- Alinhamento: Base ajustável → Ângulo da cadeia de correspondência
- Inspecção: MT + UT → Garantia da qualidade
- Superfície: Revestida → Protecção contra corrosão
- Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante
Guia de consulta
Indicar o tamanho da cadeia, o tipo de recipiente, o método de instalação, a condição do ângulo da cadeia e os requisitos de revestimento.
Como funciona
A cadeia de ancoragem é bloqueada pela barra e o mecanismo do can. O tampão segura a cadeia e transfere parte da carga do travão, garantindo uma fixação segura.
Aplicações
Navios pequenos. Barcas. Pontos. Sistemas de ancoragem leves.
Certificações e vantagens
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de teste dos fabricantes; projeto econômico, bloqueio confiável da cadeia, qualidade de fundição controlada, instalação adaptável.
Desenho e Fotos

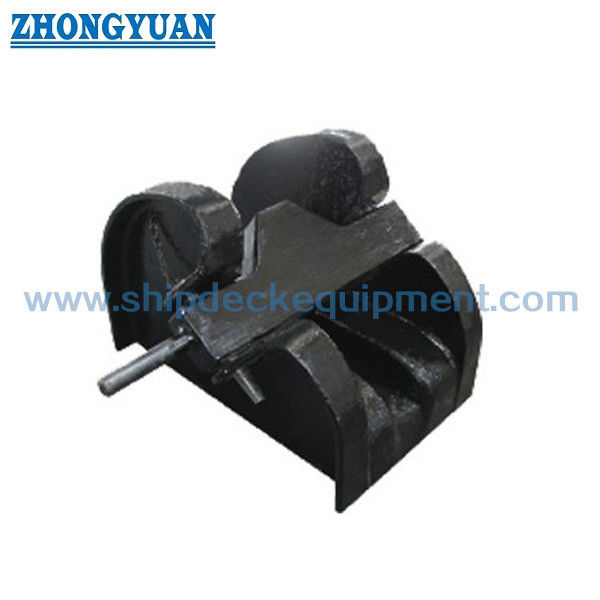

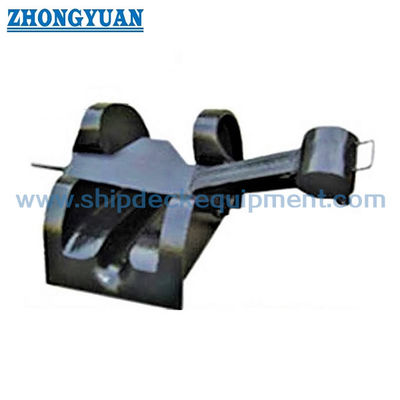

Desenho GA. Fotos do produto.
Encomenda
MOQ: 1 unidade. Tempo de entrega: 30 ¢ 60 dias.
Perguntas frequentes
P1: Qual a diferença entre o tipo de barra e o tipo de rolha?
R: O tipo de barra é mais simples e adequado para cadeias pequenas, enquanto o tipo de rolo é usado para cadeias maiores com uma operação mais suave.
P2: Como garantir o adequado envolvimento da cadeia?
R: O desenho assegura a correspondência entre a corrente e o cão e o alinhamento adequado deve ser confirmado durante a instalação.
P3: A instalação pode ser ajustada para o ângulo da cadeia?
R: Sim, pode ser adicionada uma base opcional para combinar o ângulo de condução do tubo Hawse e da cadeia Windlass.
