Batente de Corrente de Âncora Tipo Rolamento de Catraca para Corrente de 70–132 mm | JIS F 2031:1998

Batente de Corrente de Âncora Tipo Rolete e Catraca para Corrente de 70–132 mm | JIS F 2031:1998

Visão Geral do Produto

O batente de corrente de âncora tipo rolete e catraca JIS F 2031:1998 é um acessório de convés de ancoragem usado para segurar e guiar a corrente de âncora independentemente do guincho. A tabela dimensional fornecida corresponde ao Formulário C do Anexo 4, que é o arranjo de rolete e catraca com guia de corrente. Destina-se principalmente a correntes de âncora JIS F 3303 Grau 2 e Grau 3 e é arranjado na linha de corrente de âncora de acordo com o layout de ancoragem da embarcação.

Para este Formulário C, o rolete auxilia na orientação da corrente, enquanto a catraca fornece a função de retenção mecânica. A seleção deve ser baseada no diâmetro aplicável da corrente, grau da corrente, requisito de classe JIS F 2031, ângulo de entrada da corrente, arranjo do guincho e tubos de escovilhão, fundação do convés, detalhe de soldagem, lado de operação e o desenho aprovado da embarcação. O Formulário R sem guia de corrente usa um arranjo dimensional diferente e não deve ser misturado com os dados do Formulário C nesta página.

Especificações Rápidas

• Produto: batente de corrente de âncora tipo rolete e catraca, Formulário C com guia de corrente → combina orientação de corrente de âncora com um arranjo de retenção tipo catraca.

• Norma: JIS F 2031:1998, Anexo 4 → designação da norma: Batentes de cabo de corrente tipo rolete e catraca.

• Corrente de âncora aplicável: 70–132 mm → No. nominal 73 a 132 de acordo com a tabela do Formulário C fornecida.

• Base do grau da corrente: Corrente de âncora JIS F 3303 Grau 2 / Grau 3 → o grau final da corrente e o requisito do certificado a serem confirmados para a embarcação.

• Base de conexão: Arranjo de manilha Kenter → a compatibilidade com a corrente real e o elo de conexão devem ser verificados durante a seleção.

• Instalação: soldada ao arranjo de ancoragem do navio → a fundação do convés, reforço, ângulo de entrada da corrente e folga operacional requerem confirmação do desenho.

• Base do material padrão: materiais JIS específicos do componente → a estrutura lateral do corpo pode ser aço fundido SCW410 ou construção soldada SS400 de acordo com o arranjo padrão.

• Massa calculada de referência: 932–4.840 kg para a tabela do Formulário C fornecida → relevante para manuseio na instalação, revisão da fundação, embalagem e planejamento de frete.

Parâmetros Técnicos Principais

Referência: JIS F 2031:1998 Anexo 4, Formulário C com guia de corrente. As dimensões estão em mm, a menos que indicado de outra forma.

Guia de Seleção e Consulta

• Etapa 1: Confirme o tipo rolete e catraca JIS F 2031:1998 Anexo 4 e confirme o Formulário C com guia de corrente; se o Formulário R sem guia de corrente for necessário, solicite o desenho e a tabela dimensional correspondentes.

• Etapa 2: Confirme o número nominal, o diâmetro real da corrente de âncora, o grau da corrente JIS F 3303, o arranjo do elo de conexão / manilha Kenter e o requisito do certificado da corrente.

• Etapa 3: Confirme a classe JIS F 2031 necessária, o lado de operação, o ângulo de entrada da corrente, a posição do guincho / elevador de cabo, a posição do tubo de escovilhão ou guia de corrente e a folga operacional disponível.

• Etapa 4: Confirme a fundação do convés, o reforço, o arranjo de soldagem, a altura de instalação e quaisquer restrições do estaleiro antes da produção.

• Etapa 5: Confirme a rastreabilidade do material, o sistema de revestimento, o escopo da inspeção, o requisito de NDT ou teste de carga e o requisito da sociedade classificadora de acordo com a especificação do projeto.

• Etapa 6: Forneça a quantidade, o tipo de embarcação, o desenho de instalação, o destino de entrega, o tempo de entrega necessário e fotos de referência ou desenho GA, se disponíveis.

Estrutura

Guia de corrente Formulário C | Conjunto de roletes | Mecanismo de travamento da catraca | Estruturas laterais do corpo | Eixo da catraca | Eixo do rolete | Buchas e arruelas | Interface de fundação de convés soldada

Vantagens de Ancoragem, Estrutura e Engenharia

• O Formulário C combina um guia de corrente com o arranjo de rolete e catraca, ajudando a manter o caminho pretendido da corrente de âncora, enquanto a catraca fornece a função de retenção.

• JIS F 2031 trata o batente de corrente como um dispositivo independente do guincho e preso à estrutura do navio; portanto, a fundação e o reforço do convés circundante fazem parte do caminho de carga geral.

• A geometria do rolete e o alinhamento da corrente devem evitar flexão local excessiva dos elos da corrente. O ângulo de entrada da corrente, a posição do rolete e o tamanho real da corrente devem ser verificados em relação ao desenho do arranjo da embarcação.

• O dispositivo de retenção deve permanecer positivamente seguro em operação e não deve afrouxar progressivamente em direção à posição aberta. O engate da catraca, a retenção do pino e a folga operacional são pontos de inspeção chave.

• Para um arranjo de estrutura lateral do corpo soldada SS400, a norma exige resistência equivalente à configuração de aço fundido e especifica requisitos adicionais de material nas áreas do guia de corrente e do mancal do eixo.

• O aumento da massa do No. 73 ao No. 132 deve ser considerado no manuseio na oficina, içamento no estaleiro, acesso ao convés e planejamento da fundação.

• Inspeção, rastreabilidade de material, NDT, teste de carga e testemunho de classe devem ser definidos pelo escopo do pedido e pelo requisito de classe ou projeto aplicável, em vez de serem assumidos como fornecimento padrão.

Atributos Personalizados

• Norma: JIS F 2031:1998, Anexo 4 → Batentes de cabo de corrente tipo rolete e catraca.

• Configuração: Formulário C com guia de corrente → a tabela fornecida corresponde ao arranjo do corpo da Figura 1 do Anexo 4; o Formulário R sem guia de corrente usa dimensões separadas.

• No. Nominal: 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → selecione de acordo com o diâmetro da corrente e o desenho da embarcação.

• Corrente Aplicável: 70–132 mm, base JIS F 3303 Grau 2 / Grau 3 → o tamanho real da corrente e o grau a serem confirmados antes da cotação.

• Base do Material da Estrutura Lateral do Corpo: SCW410 ou SS400 de acordo com JIS F 2031 Anexo 4 → a construção soldada SS400 deve manter resistência equivalente à configuração de aço fundido.

• Tratamento de Superfície: Jateamento Sa 2.5 + primer de oficina epóxi como referência de projeto → o sistema de revestimento final segue a especificação da embarcação / estaleiro e não é um requisito padrão JIS F 2031.

• Instalação: fundação de convés soldada → o ângulo de entrada da corrente, reforço do convés, detalhe de soldagem e folga operacional requerem aprovação pelo lado de projeto da embarcação / estaleiro.

• Requisito de Certificado: disponível de acordo com o requisito do projeto e escopo do pedido → documentação de material, fabricante e classe a serem confirmados antes do pedido.

Como Funciona

A corrente de âncora é passada pelo guia de corrente Formulário C e arranjo de rolete → O rolete suporta o caminho pretendido da corrente → A catraca é engatada para segurar a corrente → A força da corrente é transferida através do corpo do batente para a estrutura do navio → A catraca é liberada de acordo com o procedimento de ancoragem aprovado quando o movimento da corrente é necessário

Aplicações

Estações de ancoragem de proa | Arranjos de guincho de âncora | Sistemas de corrente de âncora de grandes embarcações | Rotas de corrente de âncora Grau 2 / Grau 3 | Projetos de novas construções | Projetos de reparo e substituição

Certificações e Vantagens

Certificados e documentação de inspeção podem ser providenciados de acordo com o requisito do projeto, escopo de pedido acordado, rastreabilidade de material e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

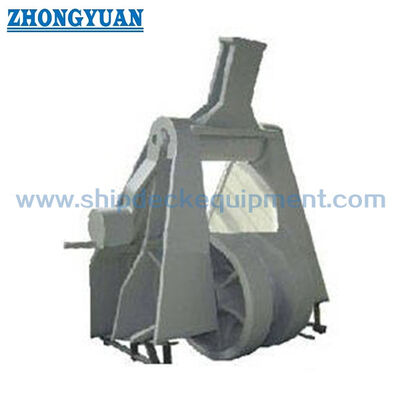

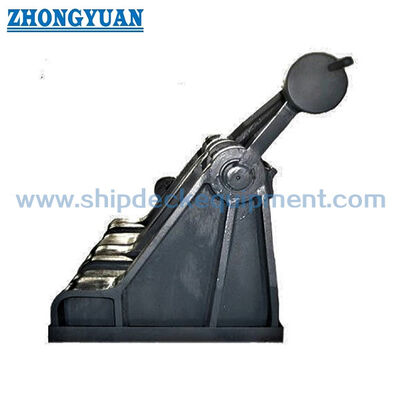

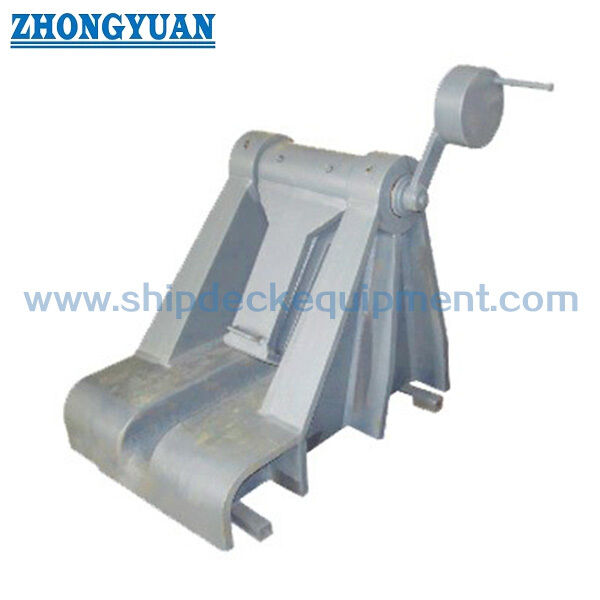

Desenho e Fotos

Perguntas Frequentes

P1: Qual é a principal diferença entre o Formulário C e o Formulário R do Anexo 4 da JIS F 2031?

R1: O Formulário C é o arranjo de rolete e catraca com guia de corrente, enquanto o Formulário R é o arranjo sem guia de corrente. Suas dimensões de corpo, rolete e catraca são especificadas separadamente e não devem ser misturadas.

P2: Como o número nominal correto deve ser selecionado?

R2: Selecione o número nominal de acordo com o diâmetro real da corrente de âncora, grau da corrente, arranjo de ancoragem da embarcação, classe JIS necessária, ângulo de entrada da corrente, lado de operação, fundação e desenho aprovado. A faixa de 70–132 mm nesta página é para a tabela do Formulário C fornecida.

P3: A base de projeto JIS Classe A / Classe B significa que o batente tem um SWL publicado?

R3: Não. JIS F 2031 define requisitos de resistência de classe em relação à carga de ruptura nominal da corrente aplicável. Essas bases de projeto de classe não devem ser reescritas como um SWL de produto fixo. O grau da corrente, a base de projeto, o requisito de teste e o escopo de aprovação de classe devem ser confirmados para o projeto.
