11–30 mm Corrente de Puxar para Tampa de Escotilha para Sistemas de Acionamento por Corrente TTS / MacGregor | Corrente de Reposição Soldada sem Pino

Detalhes do produto:

Lugar de origem: China
Marca: Zhongyuan Marine Equipmen
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Número do modelo: padrão ou personalizado

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 unidade
Preço: Based on quotation
Detalhes da embalagem: Exportar palete padrão ou embalagem personalizada
Tempo de entrega: Com base nos requisitos do projeto
Termos de pagamento: T/T, L/C
Habilidade da fonte: Produção personalizada com base nos requisitos do projeto
Melhor preço Contato

Informação detalhada

Tipo: corrente de arrastar Material: Aço carbono, aço ligado Q235 a CM690
Tratamento de superfície: Galvanização normal, galvanização elétrica, pintada, galvanização a quente Estrutura: Cadeia de fundição por fundição por colagem
Carga de puxa: 57KN a 399KN certificado: COO, COC, COM
Dimensão de ligação: Compatível com as normas TTS e MacGregor relativas à cobertura das escotilhas Diâmetro: 11 mm a 30 mm
Destacar:

30 mm Chain de puxa de tampa de escotilha do navio

,

11 mm Chain de puxa de tampa de porta de embarcação

,

Cadeia de puxa da tampa da escotilha do navio

Descrição de produto

Corrente de Tração para Escotilha de 11-30 mm para Sistemas de Acionamento por Corrente TTS / MacGregor | Corrente de Reposição Soldada sem Pino



Visão Geral do Produto

Esta corrente de tração para escotilha é uma corrente de operação soldada sem pino, fornecida independentemente, para sistemas selecionados de escotilhas de carga acionadas por corrente. Ela transfere a força de acionamento entre a roda dentada e o painel móvel da escotilha durante a abertura e o fechamento. O produto está disponível em diâmetros nominais de barra de 11 a 30 mm, incluindo várias variantes de geometria de elo A, B e C.

As escotilhas TTS e MacGregor foram fornecidas com diferentes layouts de acionamento por corrente, incluindo arranjos de corrente única e de dois lados. Uma corrente de reposição deve, portanto, corresponder ao passo do elo original, largura do elo, geometria do bolso da roda, contagem total de elos, conexões de extremidade e arranjo de tensionamento — não apenas ao diâmetro nominal. A menos que uma cotação declare expressamente fornecimento OEM, este produto deve ser apresentado como um substituto compatível

fabricado de acordo com um desenho aprovado ou amostra verificada.



Especificações Rápidas

  • Função do produto: Corrente de tração / operação de escotilha → transmite movimento dentro de um sistema de escotilha acionado por corrente; não é uma corrente de içamento, amarração, âncora ou fixação de carga.
  • Faixa de tamanho nominal: 11 a 30 mm → inclui variantes 14A / 14B, 16A / 16B, 18A / 18B, 20A / 20B e 22A / 22B / 22C.
  • Construção: Corrente soldada de elo aberto sem pino → a geometria do elo deve corresponder à roda de bolso existente, caminho de guia e conexão terminal.
  • Faixa de carga de prova: 57 a 399 kN → valor de aceitação ou teste de fabricação da tabela fornecida, não a tração operacional permitida.
  • Faixa de carga de ruptura: 116 a 798 kN → valor limite de falha; não deve ser publicado como SWL ou capacidade operacional.
  • Massa aproximada: 2,39 a 18,22 kg/m → relevante para manuseio de reposição, peso total da corrente, correspondência de pares e inércia do sistema de acionamento.
  • Forma de fornecimento: Contagem exata de elos, comprimento cortado, par correspondente, elo de junção e acessórios terminais → confirmado a partir do desenho da escotilha ou amostra existente.
  • Proteção de superfície: Revestimento preto, galvanização convencional ou galvanização a quente → selecionado apenas após confirmação do ajuste dimensional, grau do aço, soldagem e requisitos de pós-tratamento.

Parâmetros Técnicos Principais

Os dados de origem são reproduzidos abaixo sem alterar silenciosamente quaisquer valores. A coluna de largura é mostrada como "Dimensão da Largura do Elo" porque a fonte a descreve como largura externa, mas vários valores são menores que o diâmetro nominal da barra. A base de medição deve ser confirmada a partir do desenho original da corrente.

Tamanho da Corrente

Comprimento Interno do Elo (mm)

Dimensão da Largura do Elo* (mm)

Carga de Prova (kN)

Carga de Ruptura (kN)

Peso Aprox. (kg/m)

11 43 12,5 57 116 2,39
14(A) 50 17 97 194 3,95
14(B) 42 18 97 194 4,32
15 42 21 106 212 5,20
16(A) 55 22 128 254 5,34
16(B) 55 18 128 254 5,29
18(A) 54 24 161 322 7,12
18(B) 64 25 161 322 6,32
19 57 24 164 330 7,60
20(A) 60 22 129** 359 9,50
20(B) 62 22 179 359 8,57
22(A) 78 31 240 480 9,86
22(B) 86 30 240 480 9,24
22(C) 66 31 240 480 10,60
30 108 35 399 798 18,22



Identificação e Compatibilidade de Reposição

A substituição bem-sucedida começa com a identificação do equipamento, não apenas com o diâmetro da corrente. O pacote de consulta preferencial é o desenho original TTS / MacGregor ou referência de peça sobressalente, juntamente com fotografias e dimensões medidas de um elo não desgastado.

Item de Identificação

Informações Necessárias

Por que é Importante

Sistema de escotilha Fabricante, tipo, número da escotilha, embarcação e número de série do equipamento Separa diferentes layouts e gerações de acionamento por corrente.
Geometria do elo Diâmetro da barra, passo / comprimento interno, largura confirmada, posição e orientação da solda Controla o assentamento da roda de bolso e a folga do guia.
Roda de acionamento Contagem de bolsos, perfil do bolso, círculo de passo e condição de desgaste Evita escalada, impacto e transferência de carga desigual.
Comprimento da corrente Contagem exata de elos, comprimento cortado e tolerância Mantém o curso completo do painel e a configuração correta de tensão.
Acionamento de dois lados Requisito de par correspondente e diferença de comprimento permitida Ajuda a evitar inclinação do painel e carga de acionamento desigual.
Conexões de extremidade Elo de extremidade, elo de junção, manilha, placa ou interface de tensionador Garante o encaixe direto no sistema existente.
Base de carga Tração operacional, carga de prova, carga de ruptura e torque de acionamento Mantém a carga de projeto do sistema separada dos valores de teste da corrente.



Geometria do Elo e Correspondência de Acionamento

  • O diâmetro nominal sozinho não define a compatibilidade. As variantes A / B / C com o mesmo diâmetro têm diferentes comprimentos, larguras e massas de elo e devem ser tratadas como produtos separados.
  • O passo do elo deve corresponder ao passo da roda de bolso para que a carga seja transferida através da área de contato pretendida, em vez de em uma borda do elo.
  • A largura verificada deve fornecer folga através dos guias e em torno dos bolsos da roda sem permitir movimento lateral excessivo.
  • A retilinidade, torção do elo e consistência dimensional afetam como a corrente entra e sai da roda de acionamento; esses pontos devem ser incluídos na inspeção dimensional.
  • Para acionamentos de dois lados, a contagem de elos correspondente e o comprimento total ajudam a manter o alinhamento do painel. A substituição de apenas um lado deve ser avaliada em relação ao desgaste e alongamento da corrente restante.

Fabricação, Soldagem e Tratamento Térmico

A corrente é fabricada como um produto de elo aberto soldado. O grau exato do aço, método de soldagem, tratamento térmico e tolerâncias dimensionais devem estar vinculados ao desenho aprovado da corrente e à tabela de carga exigida.

  • A seleção do material deve ser baseada nas cargas de prova e ruptura exigidas, soldabilidade, tenacidade, exposição à corrosão e qualquer processo de galvanização.
  • A faixa fornecida pelo usuário de Q235 a CM690 é muito ampla para ser apresentada como intercambiável. A designação exata do grau, química e propriedades mecânicas devem ser confirmadas para cada tamanho de corrente.
  • O perfil da solda deve ser liso e consistente, sem rebaixo local, sobreposição ou reforço excessivo que possa interferir no engate da roda.
  • O tratamento térmico, quando especificado, deve ser controlado e documentado, pois afeta a resistência, tenacidade, estabilidade dimensional e adequação do revestimento.
  • Cada lote de produção deve manter a rastreabilidade entre o calor do material, lote de fabricação, amostra de teste e comprimento da corrente acabada.

Teste de Carga de Prova, Inspeção e Documentação

A carga de prova e a carga de ruptura servem a propósitos diferentes. O teste de carga de prova verifica se a corrente acabada suporta a carga de aceitação acordada sem deformação permanente inaceitável. A verificação da carga de ruptura é normalmente realizada em uma amostra representativa de acordo com o plano de teste acordado.

  • Inspeção dimensional: diâmetro da barra, passo, largura, forma do elo, retilinidade, torção, comprimento total e dimensões das conexões de extremidade.
  • Inspeção visual e de solda: condição da superfície, perfil da solda, trincas, laps, bordas afiadas, danos no revestimento e marcas de identificação.
  • Teste de carga de prova: escopo, taxa de carregamento, requisito de retenção, deformação permanente e critérios de aceitação a serem confirmados antes da produção.
  • Teste de ruptura: frequência da amostra, preparação da peça de teste e carga mínima de ruptura a serem acordadas no plano de inspeção e teste.
  • Documentação: certificado de material, relatório dimensional, registro de teste de carga de prova, relatório de teste de ruptura, registro de revestimento e certificado do fabricante, conforme solicitado.

Proteção de Superfície e Serviço Marítimo

  • O revestimento preto é adequado como acabamento protetor básico onde a inspeção e manutenção regulares são esperadas.
  • A galvanização convencional ou a quente pode melhorar a proteção contra corrosão, mas a espessura do revestimento pode afetar a geometria calibrada do elo e o ajuste da roda de bolso.
  • Para correntes de maior resistência ou tratadas termicamente, o processo de galvanização e a inspeção pós-tratamento devem ser aprovados para o aço selecionado e a rota de fabricação.
  • As superfícies de contato devem permanecer livres de acúmulo excessivo de tinta, escorridos de zinco, rebarbas e outros depósitos que possam perturbar o engate da roda.
  • A embalagem deve evitar impacto elo a elo, contaminação por sal e danos ao revestimento durante o transporte e armazenamento.

Como a Corrente Funciona em um Sistema de Escotilha

O acionamento hidráulico ou elétrico gira a roda dentada → os elos da corrente engatam nos bolsos da roda → a tensão é transmitida através da corrida da corrente conectada → o painel da escotilha se move ao longo de seus trilhos ou caminho de rolamento → guias e tensionadores controlam o alinhamento → o painel atinge a posição aberta ou fechada → sistemas separados de içamento, vedação e travamento fixam a escotilha.



Instalação, Comissionamento e Manutenção

  • Inspecione as rodas dentadas, guias, tensionadores, pontos de fixação e alinhamento do acionamento antes de instalar a corrente de reposição; componentes de acionamento desgastados podem danificar uma nova corrente.
  • Instale a corrente com a orientação do elo especificada, contagem total de elos, acessórios de extremidade e tensão inicial.
  • Para acionamentos pareados, verifique o movimento sincronizado e a tensão igualada da corrente durante todo o ciclo de abertura e fechamento.
  • Após o comissionamento, verifique o assentamento da roda, ruído anormal, impacto, polimento local, torção da corrente, variação de tensão e segurança das conexões de extremidade.
  • Registre a data de substituição, identificação da corrente, dimensões medidas e documentação de teste nos registros de manutenção da escotilha da embarcação.

Guia de Seleção e Consulta

Etapa 1: Forneça o nome da embarcação, número IMO, se disponível, número da escotilha, fabricante da escotilha, tipo de equipamento e número de série ou desenho TTS / MacGregor.

Etapa 2: Confirme o tamanho e a variante da corrente, diâmetro da barra, passo / comprimento interno, definição da largura, posição da solda, orientação do elo e uma amostra não desgastada ou foto dimensionada.

Etapa 3: Forneça as dimensões do bolso da roda dentada, contagem total de elos, comprimento cortado, requisito de par correspondente, elos de junção, elos de extremidade, manilhas e detalhes do tensionador.

Etapa 4: Confirme a tração operacional, carga de prova, carga de ruptura, torque de acionamento, curso do painel, velocidade operacional e quaisquer condições de operação de choque ou emergência.

Etapa 5: Confirme o grau do aço, requisitos de soldagem e tratamento térmico, testes de carga de prova e ruptura, END, rastreabilidade, marcação e critérios de aceitação.

Etapa 6: Confirme o acabamento, quantidade, comprimento de reserva, embalagem, escopo do certificado, destino de entrega e tempo de entrega necessário.



Aplicações

Escotilhas de rolamento lateral acionadas por corrente | Sistemas operacionais principais de escotilhas de carga | Instalações legadas TTS / MacGregor selecionadas | Acionamentos de corrente única | Acionamentos de corrente pareada de dois lados | Reposição para reparo de navios e docagem seca | Fornecimento de corrente sobressalente planejada



Certificações e Documentação de Fornecimento

Certificados de material, inspeção dimensional, teste de carga de prova, teste representativo de carga de ruptura, inspeção de solda, registros de revestimento e documentação do fabricante podem ser providenciados de acordo com o escopo do pedido acordado. ISO 9001 é um padrão organizacional de sistema de gestão de qualidade e não deve ser apresentado como um certificado de desempenho do produto para a corrente.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

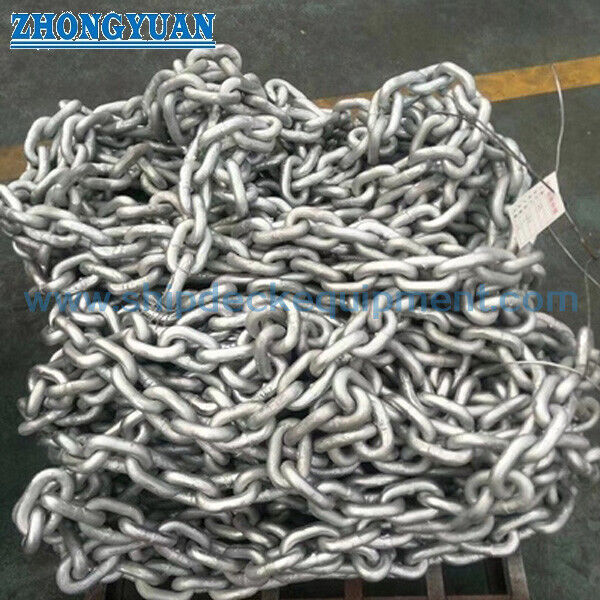

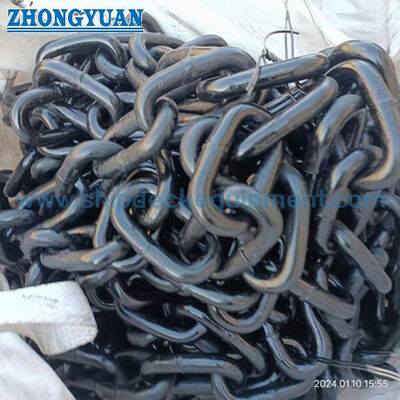

Desenho e Fotos

11–30 mm Corrente de Puxar para Tampa de Escotilha para Sistemas de Acionamento por Corrente TTS / MacGregor | Corrente de Reposição Soldada sem Pino

11–30 mm Corrente de Puxar para Tampa de Escotilha para Sistemas de Acionamento por Corrente TTS / MacGregor | Corrente de Reposição Soldada sem Pino

11–30 mm Corrente de Puxar para Tampa de Escotilha para Sistemas de Acionamento por Corrente TTS / MacGregor | Corrente de Reposição Soldada sem Pino



FAQ

P1: O diâmetro da corrente sozinho pode confirmar a compatibilidade com uma escotilha TTS ou MacGregor?

R1: Não. O mesmo diâmetro pode ter passo, largura, massa e acessórios de extremidade diferentes. A compatibilidade deve ser verificada em relação ao número de série ou desenho do equipamento, bolsos da roda dentada, geometria exata do elo, contagem total de elos e conexões terminais.

P2: A carga de prova é a tração operacional permitida ou SWL?

R2: Não. A carga de prova é um valor de teste de aceitação e a carga de ruptura é um valor limite de falha. A tração operacional permitida é estabelecida pelo projeto da escotilha, torque de acionamento, resistência do painel, efeitos dinâmicos, margem de desgaste e fatores de segurança de engenharia.

P3: Esta é uma peça sobressalente original MacGregor?

R3: Não, a menos que a cotação identifique expressamente o fornecimento OEM e inclua a rastreabilidade correspondente. A página padrão deve descrever o produto como um substituto compatível fabricado independentemente para sistemas TTS / MacGregor selecionados, sujeito à verificação de desenho e amostra.
