11–30 mm Corrente de Puxar para Tampa de Escotilha para Sistemas de Acionamento por Corrente TTS / MacGregor | Corrente de Reposição Soldada sem Pino
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Tipo: | corrente de arrastar | Material: | Aço carbono, aço ligado Q235 a CM690 |
|---|---|---|---|
| Tratamento de superfície: | Galvanização normal, galvanização elétrica, pintada, galvanização a quente | Estrutura: | Cadeia de fundição por fundição por colagem |
| Carga de puxa: | 57KN a 399KN | certificado: | COO, COC, COM |
| Dimensão de ligação: | Compatível com as normas TTS e MacGregor relativas à cobertura das escotilhas | Diâmetro: | 11 mm a 30 mm |
| Destacar: | 30 mm Chain de puxa de tampa de escotilha do navio,11 mm Chain de puxa de tampa de porta de embarcação,Cadeia de puxa da tampa da escotilha do navio |
||
Descrição de produto
Cadeia de puxa de 11 ′′ 30 mm para sistemas TTS / MacGregor Chain-Drive.
Visão geral do produto
Esta cadeia de tração da tampa da escotilha é uma cadeia de operação soltada sem pernos fornecida de forma independente para sistemas de cobertura de escotilha de carga selecionados.Ele transfere a força de acionamento entre a roda da cadeia e o painel de cobertura da escotilha em movimento durante a abertura e fechamentoO produto está disponível em diâmetros nominais de barra de 11 a 30 mm, incluindo várias variantes de geometria de ligação A, B e C.
As capas de escotilha TTS e MacGregor foram fornecidas com diferentes layouts de tração de cadeia, incluindo arranjos de cadeia única e de dois lados.Uma cadeia de substituição deve, portanto, corresponder ao passo de ligação original, largura de ligação, geometria do bolso da roda, número total de ligações, ligações terminais e disposição de tensão, não apenas o diâmetro nominal.Este produto deve ser apresentado como um produto compatível
Substituição fabricada com base num desenho homologado ou numa amostra verificada.
Especificações rápidas
- Função do produto: Tração da tampa da escotilha / cadeia de funcionamento → transmite o movimento dentro de um sistema de cobertura da escotilha com accionamento por cadeia; não é uma cadeia de elevação, amarre, ancoragem ou fixação de carga.
- Faixa de tamanho nominal: 11 a 30 mm → inclui as variantes 14A / 14B, 16A / 16B, 18A / 18B, 20A / 20B e 22A / 22B / 22C.
- Construção: cadeia soldada de ligação aberta → ligação → geometria deve corresponder à roda de bolso existente, caminho de guia e ligação terminal.
- Intervalo de carga de prova: 57 a 399 kN → valor de ensaio de aceitação ou de fabrico a partir da tabela fornecida, não a força de tração de funcionamento admissível.
- Intervalo de carga de ruptura: 116 a 798 kN → valor limite de falha; não deve ser publicado como SWL ou capacidade de funcionamento.
- Massa aproximada: 2,39 a 18,22 kg/m → relevante para o manuseio das peças de substituição, peso total da cadeia, correspondência de pares e inércia do sistema de tração.
- Formulário de fornecimento: número exacto de ligações, comprimento de corte, par combinado, ligação de ligação e acessórios terminais → confirmado pelo desenho da tampa da escotilha ou pela amostra existente.
- Proteção da superfície: revestimento negro, galvanização convencional ou galvanização a quente → selecionado apenas após confirmação dos requisitos de adequação dimensional, qualidade de aço, soldagem e pós-tratamento.
Parâmetros técnicos principais
Os dados de origem são reproduzidos abaixo sem alterar silenciosamente quaisquer valores.mas vários valores são menores do que o diâmetro nominal da barraA base de medição deve ser confirmada a partir do desenho original da cadeia.
|
Tamanho da cadeia |
Comprimento da ligação interna (mm) |
Dimensão da largura da ligação* (mm) |
Carga de prova (kN) |
Carga de ruptura (kN) |
Peso (kg/m) |
|---|---|---|---|---|---|
| 11 | 43 | 12.5 | 57 | 116 | 2.39 |
| 14 ((A) | 50 | 17 | 97 | 194 | 3.95 |
| 14 ((B) | 42 | 18 | 97 | 194 | 4.32 |
| 15 | 42 | 21 | 106 | 212 | 5.20 |
| 16 ((A) | 55 | 22 | 128 | 254 | 5.34 |
| 16 (B) | 55 | 18 | 128 | 254 | 5.29 |
| 18 ((A) | 54 | 24 | 161 | 322 | 7.12 |
| 18 ((B) | 64 | 25 | 161 | 322 | 6.32 |
| 19 | 57 | 24 | 164 | 330 | 7.60 |
| 20 ((A) | 60 | 22 | 129** | 359 | 9.50 |
| 20 ((B) | 62 | 22 | 179 | 359 | 8.57 |
| 22 ((A) | 78 | 31 | 240 | 480 | 9.86 |
| 22 ((B) | 86 | 30 | 240 | 480 | 9.24 |
| 22 ((C) | 66 | 31 | 240 | 480 | 10.60 |
| 30 | 108 | 35 | 399 | 798 | 18.22 |
Identificação e compatibilidade do substituto
A substituição bem sucedida começa com a identificação do equipamento, não apenas com o diâmetro da cadeia.O pacote de inquérito preferido é o desenho original TTS / MacGregor ou referência de peça sobressalente juntamente com fotografias e dimensões medidas a partir de um link não usado.
|
Artigo de identificação |
Informações exigidas |
Por que é importante? |
|---|---|---|
| Sistema de cobertura de escotilha | Fabricante, tipo, número de escotilha, recipiente e equipamento | Separa diferentes layouts e gerações de motores de cadeia. |
| Geometria de ligação | Diâmetro da barra, passo / comprimento interno, largura confirmada, posição e orientação da soldadura | Controla os assentos de bolso e a distância livre do guia. |
| Rodas motrizes | Contagem de bolsas, perfil de bolsas, círculo de inclinação e condição de desgaste | Impede a escalada, o impacto e a transferência de carga desigual. |
| Comprimento da cadeia | Contagem exata de ligações, comprimento de corte e tolerância | Mantém o movimento total do painel e a configuração correta da tensão. |
| Motor de dois lados | Requisito de par de equipamentos e diferença de comprimento admissível | Ajuda a evitar distorções do painel e carga desigual da unidade. |
| Conexões finais | Interface de ligação final, ligação de ligação, cadeado, placa ou tensor | Assegura a adequação directa ao sistema existente. |
| Base de carga | Tração de funcionamento, carga de prova, carga de ruptura e binário de accionamento | Manter a carga de projeto do sistema separada dos valores de ensaio da cadeia. |
Geometria de ligação e correspondência de unidade
- As variantes A/B/C com o mesmo diâmetro têm diferentes comprimentos, larguras e massa de ligação e devem ser tratadas como produtos separados.
- O trecho da ligação deve corresponder ao trecho da roda de bolso, de modo a que a carga seja transferida através da área de contacto pretendida em vez de numa das bordas da ligação.
- A largura verificada deve proporcionar espaço livre através dos guias e em torno das bolsas das rodas, sem permitir um movimento lateral excessivo.
- A retidão, a torção dos elos e a consistência dimensional afectam a forma como a cadeia entra e sai da roda motriz; estes pontos devem ser incluídos na inspecção dimensional.
- Para as unidades de dois lados, o número de elos e o comprimento total correspondentes ajudam a manter o alinhamento do painel.
Fabricação, solda e tratamento térmico
A cadeia é fabricada como um produto de ligação aberta soldado.Tratamento térmico e tolerâncias dimensionais devem estar vinculadas ao desenho da cadeia aprovada e à tabela de carga exigida.
- A selecção dos materiais deve basear-se nas cargas de resistência e quebra exigidas, na soldabilidade, na dureza, na exposição à corrosão e em qualquer processo de galvanização.
- A gama fornecida pelo utilizador, que vai do Q235 ao CM690, é demasiado ampla para ser apresentada como intercambiável.
- O perfil da solda deve ser suave e consistente, sem subcorte local, sobreposição ou reforço excessivo que possa interferir no engate das rodas.
- O tratamento térmico, quando especificado, deve ser controlado e documentado, pois afecta a resistência, a dureza, a estabilidade dimensional e a adequação do revestimento.
- Cada lote de produção deve manter a rastreabilidade entre o calor do material, o lote de fabrico, a amostra de ensaio e o comprimento da cadeia final.
Testes de prova, inspecção e documentação
Os testes de prova verificam que a cadeia finalizada resiste à carga de aceitação acordada sem deformação permanente inaceitável.A verificação da carga de ruptura é normalmente efectuada numa amostra representativa de acordo com o plano de ensaio acordado..
- Inspecção dimensional: diâmetro da barra, passo, largura, forma da ligação, retidão, torção, comprimento total e dimensões da ligação final.
- Inspecção visual e de solda: condição da superfície, perfil da solda, rachaduras, voltas, bordas afiadas, danos ao revestimento e marcas de identificação.
- Ensaio de prova de carga: âmbito, taxa de carga, exigência de retenção, conjunto permanente e critérios de aceitação a confirmar antes da produção.
- Ensaio de ruptura: freqüência de amostragem, preparação da peça de ensaio e carga mínima de ruptura a acordar no plano de inspecção e ensaio.
- Documentação: certificado de material, relatório dimensional, registo de ensaio de prova, relatório de ensaio de ruptura, registo de revestimento e certificado do fabricante, conforme encomendado.
Proteção da superfície e serviço marítimo
- O revestimento preto é adequado como acabamento protetor básico onde são esperadas inspeções e manutenção regulares.
- A galvanização convencional ou por imersão a quente pode melhorar a proteção contra a corrosão, mas a espessura do revestimento pode afetar a geometria calibrada da ligação e o ajuste da roda de bolso.
- Para cadeias de maior resistência ou tratadas termicamente, o processo de galvanização e a inspeção do pós-tratamento devem ser aprovados para a estrada de aço e de fabrico selecionada.
- As superfícies de contacto devem manter-se livres de grandes quantidades de pintura, correntes de zinco, borbulhas e outros depósitos que possam perturbar o engate das rodas.
- A embalagem deve evitar impactos de ligação entre ligações, contaminação por sal e danos ao revestimento durante o transporte e armazenagem.
Como funciona a cadeia num sistema de cobertura de escotilha
Hydraulic or electric drive rotates the chain wheel → Chain links engage the wheel pockets → Tension is transmitted through the connected chain run → The hatch panel moves along its rails or rolling path → Guides and tensioners control alignment → The panel reaches the open or closed position → Separate lifting, sistemas de vedação e abertura de segurança da escotilha
Instalação, colocação em serviço e manutenção
- Antes de instalar a cadeia de substituição, inspeccionar as rodas da cadeia, os guias, os tensores, os pontos de fixação e o alinhamento da unidade; os componentes usados da unidade podem danificar uma nova cadeia.
- Instalar a corrente com a orientação do elo especificada, o número total de elos, os acessórios finais e a tensão inicial.
- Para as unidades emparelhadas, verificar o movimento sincronizado e a tensão da cadeia equilibrada durante todo o ciclo de abertura e fechamento.
- Após a colocação em serviço, verificar os assentos das rodas, o ruído anormal, o impacto, o polir local, a torção da cadeia, a variação da tensão e a segurança da ligação final.
- Registre a data de substituição, a identificação da cadeia, as dimensões medidas e a documentação de ensaio nos registos de manutenção da tampa da escotilha do navio.
Guia de selecção e consulta
Passo 1: Indicar o nome do navio, o número da OMI, se disponível, o número da escotilha, o fabricante da tampa da escotilha, o tipo de equipamento e o número de série ou de desenho TTS/MacGregor.
Passo 2: Confirme o tamanho e a variante da cadeia, o diâmetro da barra, o comprimento de inclinação / interior, a definição da largura, a posição da soldagem, a orientação da ligação e uma amostra não usada ou uma foto dimensionada.
Passo 3: Fornecer as dimensões do bolso da roda da cadeia, o número total de elos, o comprimento do corte, o requisito do par correspondente, os elos de ligação, os elos terminais, os grilhões e os detalhes do tensor.
Passo 4: Confirmar a força de tração de funcionamento, a carga à prova de choque, a carga de ruptura, o binário de accionamento, o deslocamento do painel, a velocidade de funcionamento e quaisquer condições de funcionamento de choque ou de emergência.
Passo 5: Confirmar a qualidade do aço, os requisitos de solda e tratamento térmico, os ensaios de prova e quebra, a TDN, a rastreabilidade, a marcação e os critérios de aceitação.
Passo 6: Confirmar acabamento, quantidade, comprimento sobressalente, embalagem, âmbito do certificado, destino da entrega e prazo de entrega exigido.
Aplicações
Chain-driven side-rolling hatch covers | Main cargo hatch cover operating systems | Selected TTS / MacGregor legacy installations | Single-chain drives | Two-sided matched-chain drives | Ship repair and dry-docking replacement | Planned spare-chain supply
Certificações e documentação de fornecimento
Certificados de material, inspecção dimensional, ensaio de prova de carga, ensaio representativo de carga de ruptura, inspecção de solda,Os registos de revestimento e a documentação do fabricante podem ser organizados de acordo com o escopo da encomenda acordadoA ISO 9001 é uma norma de sistema de gestão da qualidade organizacional e não deve ser apresentada como um certificado de desempenho do produto para a cadeia.
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

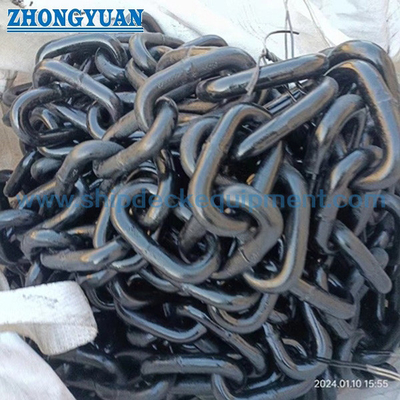

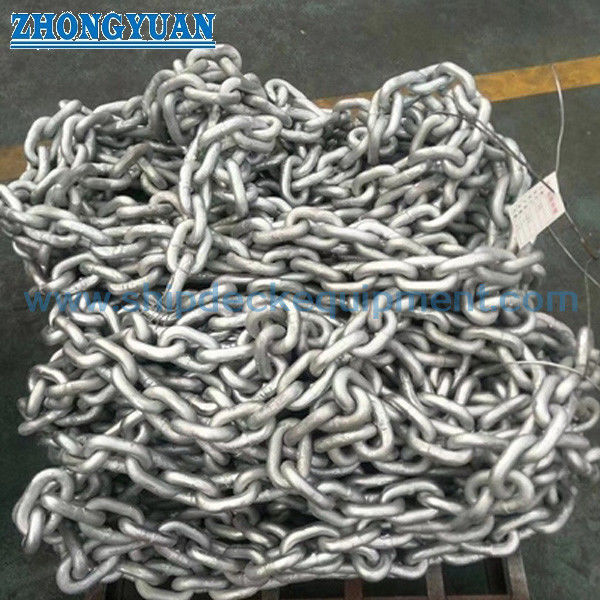

Desenho e Fotos
![]()
![]()
![]()
Perguntas frequentes
P1: Pode o diâmetro da cadeia confirmar a compatibilidade com uma tampa de escotilha TTS ou MacGregor?
R1: Não. O mesmo diâmetro pode ter diferentes inclinações, largura, massa e terminações. A compatibilidade deve ser verificada com base no número de série ou desenho do equipamento, bolsos das rodas de cadeia,geometria de ligação exata, número total de ligações e ligações terminais.
P2: A carga de prova é a força de tração operacional admissível ou SWL?
R2: Não. A carga de prova é um valor de ensaio de aceitação e a carga de ruptura é um valor limite de falha. A força de tração de funcionamento admissível é estabelecida pelo projeto da tampa da escotilha, o binário de accionamento, a resistência do painel,efeitos dinâmicos, fatores de segurança de desgaste e de engenharia.
P3: Esta é uma peça de reposição original MacGregor?
A3: Não, a menos que a cotação identifique expressamente o fornecimento do OEM e inclua a rastreabilidade correspondente.A página padrão deve descrever o produto como um substituto compatível fabricado de forma independente para sistemas TTS / MacGregor selecionados, sob reserva da verificação dos desenhos e das amostras.
