Calço de amarração montado em baluarte JIS F 2007 Tipo B | Guia de corda de aço fundido com abertura redonda
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |

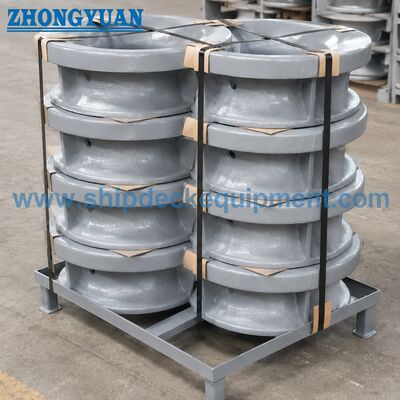

| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| tipo: | Tipo B. | Materiais: | Fundição de aço C-Mn, fundição de aço inoxidável, também pode fornecer aço especial para quebra-gelo |
|---|---|---|---|
| Padrão técnico: | JIS F 2007-1976 | Peso: | 17,5-45,5kg |
| Tratamento de superfície: | Arbitragem de areia para S2.5 + uma camada de primer de loja de epóxi, Galvanizado, Polido, tratamen | Certificados de classificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes. |
| Destacar: | Bollard montado em escotilha de amarração JIS F 2007,Escotilha de aço fundido com abertura redonda,Guia de corda de amarração de navio tipo JIS B |
||
Descrição de produto

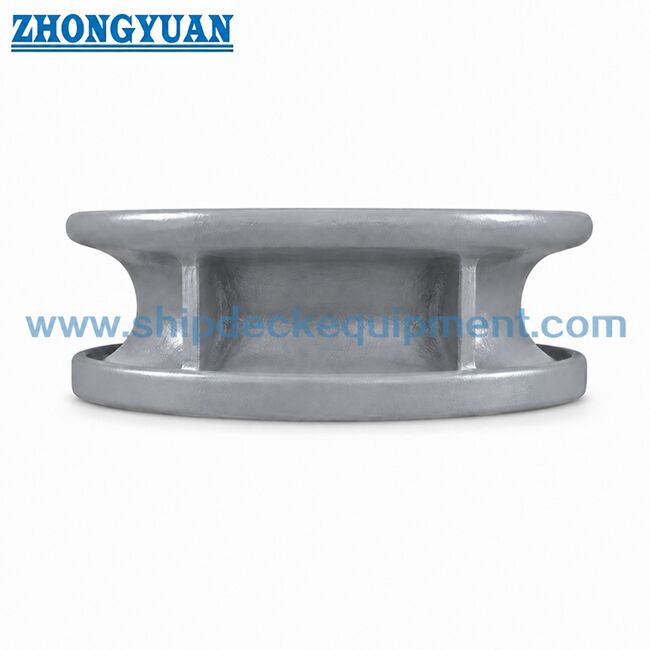

Bulwark Monted Mooring Chock JIS F 2007 Tipo B
Visão geral do produto
O "JIS F 2007 Type B" é um guia de corda de aço fundido com uma abertura redonda.É instalado no baluarte do navio para guiar as cordas de atracamento através de uma abertura circular compacta e fornecer um raio de contato suave para controle da direção da corda.
Em comparação com o Tipo A, o Tipo B tem uma faixa de tamanho mais curta de 150 a 300 e uma passagem de corda redonda mais compacta.É adequado para pequenas e médias posições de amarração de baluarte onde o desenho do navio requer uma abertura circular em vez de uma abertura oval longa.
Especificações rápidas
• Tipo: JIS F 2007 Tipo B abertura redonda → guia de corda circular compacta para posições de amarração montadas no baluarte.
• Faixa de dimensões nominais: 150 a 300 → concentrada em arranjos de amarração menores e médios.
• Norma: JIS F 2007-1976 → referência para as dimensões e designação do tipo B.
• Material padrão: aço fundido SC42 de acordo com o JIS G 5101 → C-Mn aço fundido, aço inoxidável ou aço especial podem ser discutidos.
• Massa calculada: 17,5 a 45,5 kg → útil para manuseio, embalagem, instalação e estimativa de carga.
• Tratamento de superfície: Sa2.5 pulverização + epoxy shop primer para aço fundido → polir é normalmente limitado a superfícies de contacto de aço inoxidável.
• Foco de fabrico: raio de contacto de abertura redonda, solidez da fundição, controlo da zona de solda e redução do risco de rachaduras de parede fina.
Parâmetros técnicos principais
Dimensões da página principal do JIS F 2007 do tipo B para moagem.
|
Tamanho nominal |
L |
L1 |
L2 |
B |
C |
R3 |
T |
Número de costelas |
Perna de soldadura |
Massa calculada (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17.5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23.5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37.5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45.5 |
O diâmetro da corda de referência deve ser verificado em relação ao arranjo de amarração do navio e às especificações do projecto.
|
Tamanho nominal |
Dia da corda de Manila aplicável (mm, referência) |
Diâmetro da corda de fio aplicável (mm, referência) |
|---|---|---|
| 150 | 45 | 18 (6x12) |
| 200 | 50 | 20 (6x12) |
| 250 | 60 | 22.4 (6x12) |
| 300 | 70 | 24 (6x24) |
Guia de selecção e consulta
Passo 1: Confirmar a abertura redonda JIS F 2007 Tipo B e o tamanho nominal de 150 a 300 de acordo com o diâmetro da corda e o desenho do recipiente.
Passo 2: Verificar se o traçado do baluarte requer uma abertura circular compacta em vez da abertura oval mais longa do tipo A.
Passo 3: Confirme a estrutura do baluarte, a condição da soldagem e o reforço circundante, especialmente para áreas de parede fina e adjacentes à soldagem.
Passo 4: Confirmar os requisitos de material: aço fundido SC42, aço fundido C-Mn, aço inoxidável ou aço especial.
Passo 5: Confirmar o tratamento da superfície, os requisitos de polir, o âmbito do certificado, as testemunhas da inspeção, a quantidade, o destino e o prazo de entrega.
Passo 6: Forneça o desenho da instalação, o desenho da estrutura do baluarte ou as fotos de referência, se disponíveis.
Estrutura
Abertura de corda redonda. Corpo de aço fundido. Arranjo de solda montado em um baluarte. Raio suave de contato de corda. Área de conexão soldada.
Vantagens do projeto e da qualidade
• A abertura redonda proporciona uma passagem de corda compacta quando a disposição do baluarte requer um guia circular em vez da abertura mais longa do tipo A.
• As áreas de contato com a corda são arredondadas, revestidas e lisadas após a fundição para reduzir o contato local acentuado e apoiar a proteção da corda.
• A qualidade da fundição é controlada dentro dos critérios de fundição marítima aceites, com ênfase no desempenho, na qualidade da soldagem e na aceitação da inspecção.
• A zona de 50 mm adjacente à soldagem do corpo fundido é controlada e revestida conforme necessário para reduzir as indicações nocivas perto da interface de soldagem.
• Dado que o Tipo B é fornecido apenas nos tamanhos 150 a 300, o controlo da espessura da parede e da interface de soldagem é especialmente importante durante a produção e a instalação.
• A revisão da resistência baseada em FEA pode ser usada para verificar a concentração de tensão em torno da abertura redonda, costelas e área de suporte soldada, quando necessário.
Atributos personalizados
- Padrão: JIS F 2007-1976 → para utilização quando o estaleiro ou a especificação de projeto exigir as dimensões do tubo de amarre/choque de amarre padrão JIS.
- Tipo: abertura redonda tipo B → adequada para a passagem de corda circular compacta através do baluarte.
- Tamanho nominal: 150 / 200 / 250 / 300 → selecione pelo diâmetro da corda, espaço disponível no baluarte e desenho do recipiente.
- Material: aço fundido SC42 como referência padrão → Pode ser discutido aço fundido C-Mn, aço inoxidável ou aço especial.
- Tratamento de superfície: Sa2,5 pulverização + primer de fábrica epóxi → acabamento polido aplica-se principalmente às superfícies de contacto de aço inoxidável quando especificado.
- Controle da zona de soldadura: 50 mm em torno da interface de soldadura → controlado para reduzir as indicações prejudiciais que afectam a qualidade da soldadura.
- Requisito de certificado: Certificado do fabricante ou certificado de classe de acordo com a ordem → inspeção de classe deve ser confirmada antes da cotação.
Como funciona
Bulwark opening alignment → Rope passes through round chock → Smooth contact radius guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation
Aplicações
Pequenas embarcações. Barcos de trabalho. Remolcadores. Barcas. Barcas de serviço.
Certificações e vantagens
Os certificados podem ser organizados de acordo com os requisitos do projeto, o escopo da inspeção, a rastreabilidade do material e o procedimento de aprovação da sociedade de classe.
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.
Desenho e Fotos
Perguntas frequentes
P1: Qual é a principal diferença entre o JIS F 2007 Tipo A e Tipo B?
A1: O tipo A tem uma abertura oval e cobre tamanhos de 150 a 500. O tipo B tem uma abertura redonda e cobre tamanhos de 150 a 300.e desenho do projeto do navio.
P2: Por que o controlo da zona de solda é importante para os tamanhos Tipo B 150 a 300?
A2: Os tamanhos do tipo B são relativamente compactos e podem ter secções de parede mais finas perto da interface da solda.e a preparação da zona de solda ajudam a reduzir o risco de rachaduras durante a solda no estaleiro.
Q3: Que informações são necessárias antes de fazer uma cotação para o tipo B?
A3: Confirmar tipo, tamanho nominal, material, tratamento de superfície, quantidade, requisito de certificado, desenho de instalação, destino e prazo de entrega.O âmbito da inspecção da classe deve ser confirmado antes da cotação.
