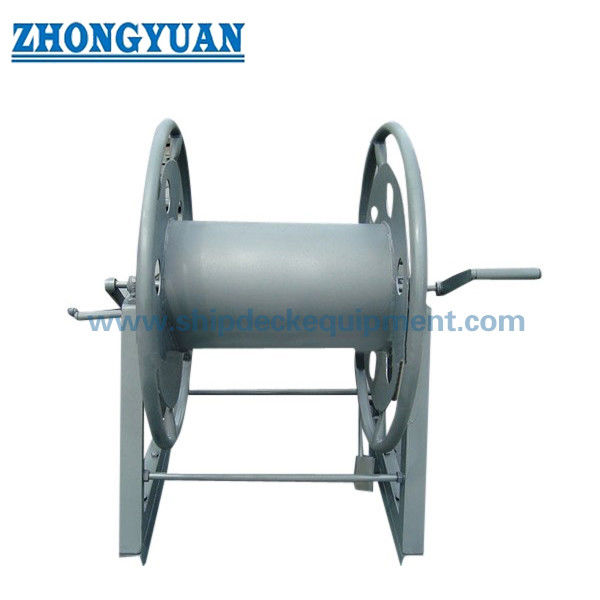

Rolo de corda de aço de 13 32 mm com alça removível. CB/T 3468-92 Tipo A para armazenamento de corda de aço a bordo.

13–32 mm Carretel de Cabo de Aço com Manípulo Removível | Tipo A CB/T 3468-92 para Armazenamento de Cabo de Aço a Bordo

Visão Geral do Produto

Tipo CB/T 3468-92e A, um carretel de cabo de aço é projetado para o armazenamento de cabo de aço marinho onde a conveniência da operação manual é necessária.

O manípulo removível pode ser destacado após o uso e pode ser operado pelo lado esquerdo ou direito de acordo com a disposição do convés.

Comparado com carretéis sem manípulo, o Tipo A é mais adequado para enrolamento e desenrolamento manual frequente, pois o manípulo oferece melhor controle de giro e reduz o esforço do operador.

O carretel é usado apenas para armazenamento, não para içamento ou tração. É adequado para cabos de aço de 13 mm a 32 mm com comprimento de armazenamento de 120 m a 190 m.

Uma base aparafusada, arranjo de rolamento lubrificado, freio opcional ou pino de travamento e acabamento de borda livre lisa tornam o carretel mais seguro e fácil de operar no convés do navio.

Especificações Rápidas

• Diâmetro Aplicável do Cabo de Aço: 13-32 mm -> Adequado para armazenamento de cabo de aço marinho de pequeno a médio porte
• Operação: Manípulo removível -> Enrolamento manual mais fácil e melhor controle de operação
• Posição do Manípulo: Operação pelo lado esquerdo ou direito -> Operação flexível de acordo com o layout do convés
• Norma: Tipo A CB/T 3468-92 -> Norma de referência para carretel de cabo de aço marinho
• Capacidade do Tambor: 120-190 m -> Selecionado de acordo com o diâmetro do cabo e o comprimento de armazenamento necessário
• Freio / Travamento: Freio de pé ou pino de travamento disponível -> Mantém o carretel estável durante o armazenamento
• Fixação da Base: Base aparafusada -> Instalação, remoção e realocação convenientes
• Estrutura: Design com furos para redução de peso -> Reduz o peso do produto mantendo a resistência estrutural
• Arranjo do Rolamento: Design de rolamento lubrificado -> Rotação mais fácil e menor esforço manual
• Material: Aço carbono / aço inoxidável 304 / 316L -> Selecionado de acordo com os requisitos de corrosão e orçamento
• Tratamento de Superfície: Galvanização a quente / jateamento Sa2.5 + revestimento epóxi / aço inoxidável polido -> Proteção contra corrosão marinha
• Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante

Parâmetros Técnicos Principais

Nota: O modelo, os detalhes do freio, a disposição da base e as dimensões do tambor podem ser confirmados de acordo com os desenhos do projeto e a disposição do convés do navio.

Guia de Seleção

Passo 1 - Confirmar o diâmetro do cabo de aço -> Selecionar A13, A17, A20.5, A26 ou A32 de acordo com o tamanho do cabo

Passo 2 - Confirmar a frequência de operação manual -> Selecionar o Tipo A quando for necessário enrolamento e desenrolamento frequente

Passo 3 - Confirmar o lado de operação do manípulo -> O manípulo removível pode ser configurado para operação pelo lado esquerdo ou direito

Passo 4 - Confirmar o comprimento de armazenamento -> Corresponder a capacidade do tambor de 120 m a 190 m

Passo 5 - Confirmar a necessidade de freio ou travamento -> Recomendado para armazenamento seguro e condição estável a bordo

Passo 6 - Confirmar a fixação da base e o revestimento -> Base aparafusada e sistema de revestimento de acordo com a disposição do convés do navio

Passo 7 - Confirmar o requisito de certificado -> Certificado de Teste do Fabricante ou certificado de classe de acordo com a demanda do projeto

Estrutura

Tambor | Núcleo do Tambor de Tubo de Aço | Eixo | Arranjo de Rolamento Lubrificado | Manípulo Removível | Estrutura de Suporte | Base Aparafusada | Furos para Redução de Peso | Freio de Pé / Pino de Travamento

Vantagens de Design e Qualidade

• Manípulo removível -> Pode ser removido após a operação para economizar espaço e reduzir interferências
• Operação pelo lado esquerdo/direito -> Suporta operação manual flexível de acordo com o layout do convés
• Melhor controle de giro -> Adequado para enrolamento e desenrolamento manual frequente
• Furos para redução de peso -> Reduz o peso do produto sem afetar a resistência estrutural
• Freio de pé ou pino de travamento -> Mantém o carretel estável durante o armazenamento ou em condição de espera
• Arranjo de rolamento lubrificado -> Rotação suave e menor esforço manual
• Base aparafusada -> Instalação, remoção e realocação convenientes
• Bordas livres lisas -> Protege os operadores de bordas afiadas e melhora a segurança no manuseio
• Superfície de contato do cabo lisa -> Reduz o risco de danos ao cabo de aço durante o enrolamento e armazenamento

Atributos Personalizados

• Tipo de Produto: Carretel de armazenamento de cabo de aço com manípulo removível -> Usado para armazenamento manual de cabo de aço marinho, não para içamento
• Norma: Tipo A CB/T 3468-92 -> Norma de referência para carretel marinho
• Cabo Aplicável: Cabo de aço de 13-32 mm -> Abrange necessidades de armazenamento de diâmetro pequeno e médio
• Capacidade: 120-190 m -> Selecionado com base no diâmetro do cabo e no comprimento de armazenamento necessário
• Arranjo do Manípulo: Manípulo removível -> Suporta operação pelo lado esquerdo ou direito
• Freio: Freio de pé disponível -> Melhora a estabilidade de armazenamento
• Travamento: Pino de travamento disponível -> Mantém o carretel seguro durante o armazenamento
• Instalação: Base aparafusada -> Montagem e realocação fáceis
• Material: Aço carbono / aço inoxidável 304 / 316L -> Selecionar com base nos requisitos de corrosão e orçamento
• Tratamento de Superfície: Galvanização a quente / revestimento epóxi / aço inoxidável polido -> Proteção contra corrosão marinha
• Personalização: Tamanho do tambor, arranjo da base, freio, pino de travamento, manípulo e material -> Suporta requisitos específicos do projeto
• Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante -> Suporta requisitos de documentação e inspeção do projeto

Guia de Consulta

Por favor, forneça o diâmetro do cabo de aço, o comprimento do cabo, o lado de operação preferido do manípulo, o requisito de freio ou travamento, o arranjo de fixação da base, o material, o tratamento de superfície e o requisito de certificação.

Não tem certeza sobre o tamanho correto do carretel? Envie-nos o diâmetro do cabo e o comprimento de armazenamento, e recomendaremos uma configuração de carretel adequada.

Como Funciona

O cabo de aço é enrolado no tambor por operação manual com o manípulo. O manípulo removível fornece alavancagem de giro e pode ser instalado no lado esquerdo ou direito. O arranjo do rolamento permite rotação suave, e o freio ou pino de travamento fixa o carretel quando o cabo está armazenado.

Aplicações

Armazenamento de cabo de aço no convés do navio | Manuseio manual frequente de cabos | Armazenamento de cabo de amarração sobressalente | Equipamento de embarcações | Armazenamento de cabos em oficina

Certificações e Vantagens

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante. As vantagens incluem estrutura leve, rotação suave, instalação com base aparafusada, segurança de freio/travamento, bordas livres lisas e materiais/revestimentos personalizáveis.

Desenho e Fotos

Desenho de arranjo geral e fotos do produto

Pedido

Especificar: Modelo Tipo A, diâmetro do cabo de aço, comprimento do cabo, lado de operação do manípulo, requisito de freio ou travamento, material, tratamento de superfície, arranjo da base aparafusada, quantidade e requisito de certificação.

FAQ

P1: Por que escolher o Tipo A com manípulo removível?
A: O Tipo A é adequado quando os operadores precisam de um giro manual mais fácil e melhor controle durante o enrolamento ou desenrolamento frequente.

P2: O manípulo pode ser usado de ambos os lados?
A: Sim. O manípulo removível pode ser configurado para operação pelo lado esquerdo ou direito, dependendo do layout do convés.

P3: O manípulo pode ser removido após o uso?
A: Sim. O manípulo destacável pode ser removido para economizar espaço e reduzir interferências durante o armazenamento.

P4: Este carretel é usado para içamento ou tração?
A: Não. É um carretel de armazenamento para cabo de aço, não um guincho de içamento ou guincho de reboque.

P5: O tratamento de superfície pode ser personalizado?
A: Sim. Galvanização a quente, jateamento Sa2.5 mais revestimento epóxi, aço inoxidável polido e revestimento personalizado estão disponíveis.
