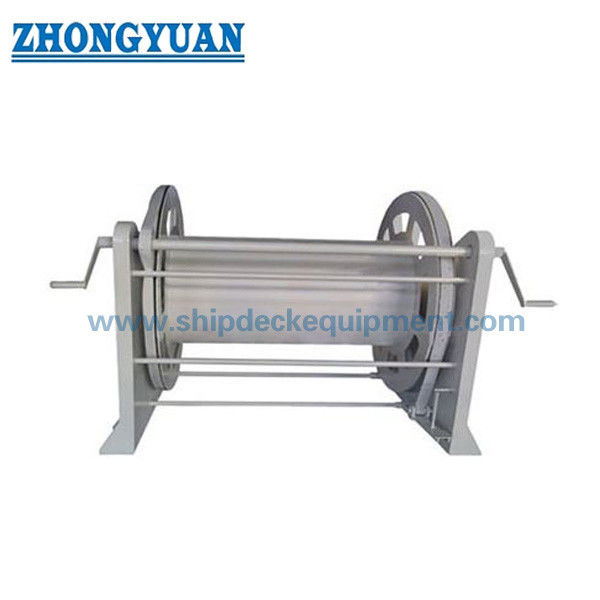

56 mm Carretel de Aço para Cabo de Aço com Freio | Tipo C CB/T 3468-92 para Armazenamento de Cabo de Aço a Bordo

56 mm Carretel de Cabo de Aço com Duas Manivelas e Freio | Tipo C CB/T 3468-92 para Armazenamento de Cabo de Aço a Bordo

Visão Geral do Produto

O carretel de cabo de aço com duas manivelas Tipo C é projetado para o armazenamento e manuseio manual de cabos de aço marinhos de grande diâmetro no convés do navio.

O modelo C56 é adequado para cabo de aço de 56 mm com capacidade de armazenamento no tambor de 300 m. É um carretel de armazenamento, não um guincho de elevação ou tração.

Duas manivelas permitem que dois tripulantes operem simultaneamente, melhorando o controle e reduzindo o esforço manual durante o enrolamento e desenrolamento.

O carretel utiliza uma estrutura fabricada robusta, base aparafusada, dispositivo de freio e operação por engrenagens para garantir armazenamento estável, instalação conveniente e uso seguro a bordo.

O sistema de engrenagens utiliza componentes de aço forjado, com superfícies de anel de engrenagem retificadas e com dureza aprimorada para operação mais suave e melhor resistência ao desgaste. Furos de redução de peso diminuem o peso do produto sem afetar a resistência estrutural.

Especificações Rápidas

• Norma: CB/T 3468-92 Tipo C -> Norma de referência para carretel de cabo de aço marinho
• Modelo: Tipo C / C56 -> Projetado para armazenamento de cabo de aço de grande diâmetro
• Diâmetro Aplicável do Cabo de Aço: 56 mm -> Adequado para armazenamento de cabo de aço pesado
• Capacidade do Tambor: 300 m -> Armazena longos cabos de aço no convés
• Operação: Duas manivelas -> Permite que dois tripulantes operem juntos
• Freio: Disponível -> Mantém o carretel estável durante o armazenamento
• Base: Instalação aparafusada -> Fixação, movimentação e substituição fáceis
• Material da Engrenagem: Aço forjado -> Maior resistência e resistência ao desgaste
• Anel de Engrenagem: Retificado e com dureza aprimorada -> Operação suave e maior vida útil
• Furos de Redução de Peso: Projetados no anel de engrenagem -> Reduz o peso sem afetar a resistência estrutural
• Opções de Material: Aço carbono / aço inoxidável 304 / 316L -> Selecionar de acordo com o requisito de corrosão
• Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante

Principais Parâmetros Técnicos

Guia de Seleção

Passo 1 - Confirmar diâmetro do cabo -> C56 é selecionado para cabo de aço de 56 mm

Passo 2 - Confirmar comprimento de armazenamento -> Capacidade padrão do tambor é de 300 m

Passo 3 - Confirmar método de operação -> Duas manivelas são recomendadas para operação de cabo de grande diâmetro

Passo 4 - Confirmar requisito de freio -> Freio é recomendado para armazenamento estável e manuseio seguro

Passo 5 - Confirmar instalação -> A disposição da base aparafusada deve corresponder à fundação do convés do navio

Passo 6 - Confirmar material e revestimento -> Aço carbono, aço inoxidável ou revestimento personalizado podem ser selecionados

Estrutura

Tambor | Eixo | Estrutura de suporte | Duas manivelas | Dispositivo de freio | Engrenagem de aço forjado | Anel de engrenagem retificado | Base aparafusada | Furos de redução de peso

Vantagens de Design e Qualidade

• Operação com duas manivelas -> Dois tripulantes podem operar juntos, melhorando o controle e reduzindo o esforço manual
• Dispositivo de freio -> Impede a rotação do carretel durante o armazenamento e melhora a segurança
• Engrenagem rotativa de aço forjado -> Melhora a resistência da transmissão e a resistência ao desgaste
• Anel de engrenagem retificado com aprimoramento de dureza -> Proporciona operação mais suave e maior vida útil
• Furos de redução de peso -> Reduzem o peso do carretel sem afetar a resistência estrutural
• Base aparafusada -> Conveniente para instalação, movimentação e substituição no convés do navio
• Eixo lubrificado e peças rotativas -> Rotação mais suave e operação manual mais fácil
• Superfície lisa sem rebarbas ou cantos afiados -> Protege o cabo de aço e melhora a segurança no manuseio

Atributos Personalizados

• Tipo de Produto: Carretel de armazenamento de cabo de aço com duas manivelas -> Usado para armazenamento de cabo marinho, não para elevação
• Norma: CB/T 3468-92 -> Norma de referência para carretel marinho
• Modelo: Tipo C / C56 -> Configuração de armazenamento de cabo de grande diâmetro
• Cabo Aplicável: Cabo de aço marinho de grande diâmetro -> Adequado para aplicações de armazenamento em convés
• Diâmetro do Cabo de Aço: Até 56 mm -> Corresponde à seleção do modelo C56
• Capacidade: Até 300 m -> Suporta armazenamento de cabo longo
• Operação: Operação manual com duas manivelas -> Dois tripulantes podem operar juntos
• Freio: Disponível -> Melhora a estabilidade de armazenamento e a segurança operacional
• Instalação: Base aparafusada -> Fixação, movimentação e substituição convenientes
• Material: Aço carbono / aço inoxidável 304 / 316L -> Selecionar com base nos requisitos de corrosão e orçamento
• Tratamento de Superfície: Jateamento Sa2.5 + revestimento epóxi / aço inoxidável polido / personalizado -> Proteção contra corrosão marinha
• Personalização: Tamanho do tambor, disposição da base, freio, revestimento e material -> Suporta requisitos específicos do projeto
• Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante -> Suporta requisitos de documentação e inspeção do projeto

Guia de Consulta

Por favor, forneça o diâmetro do cabo de aço, comprimento do cabo, modelo necessário, requisito de freio, arranjo de fixação da base, material, sistema de revestimento e requisito de certificação.

Não tem certeza sobre o tamanho correto do carretel? Envie o diâmetro e o comprimento do cabo, e nós recomendaremos uma configuração de carretel adequada.

Como Funciona

O cabo de aço é enrolado no tambor. Duas manivelas acionam o carretel manualmente através do sistema de engrenagens, permitindo rotação controlada. O freio mantém o carretel em posição quando o cabo está armazenado ou quando o carretel não está em operação.

Aplicações

Armazenamento de cabo de aço no convés do navio | Armazenamento de cabo de amarração | Equipamento de convés marinho | Manuseio de cabos em estaleiros e a bordo

Certificações e Vantagens

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante. As vantagens incluem operação por duas pessoas, travamento por freio, engrenagem de aço forjado, design de anel de engrenagem leve, instalação de base aparafusada e materiais personalizáveis.

Desenho e Fotos

Desenho de arranjo geral e fotos do produto

Pedido

Especificar: modelo C56, diâmetro do cabo de aço, comprimento do cabo, material, freio, arranjo da base, revestimento, quantidade e requisito de certificação.

FAQ

P1: Este carretel é usado para elevação ou tração?
R: Não. Este produto é projetado para armazenamento de cabo de aço, não para operações de elevação, reboque ou tração.

P2: Por que o Tipo C usa duas manivelas?
R: O design de duas manivelas permite que dois tripulantes operem juntos, o que reduz o esforço manual e melhora o controle ao manusear cabos de aço de grande diâmetro.

P3: Por que um freio é necessário em um carretel de armazenamento?
R: O freio impede a rotação indesejada do tambor e mantém o cabo estável durante o armazenamento, transporte ou condição de espera.

P4: Por que usar engrenagens de aço forjado e anel de engrenagem endurecido?
R: Engrenagens forjadas e superfícies de anel de engrenagem endurecidas e retificadas melhoram a resistência da transmissão, a suavidade da rotação e a resistência ao desgaste.

P5: O tamanho do carretel pode ser personalizado?
R: Sim. O tamanho do tambor, a disposição da base, o freio, o revestimento e o material podem ser personalizados de acordo com o diâmetro do cabo, o comprimento de armazenamento e o layout do convés do navio.
