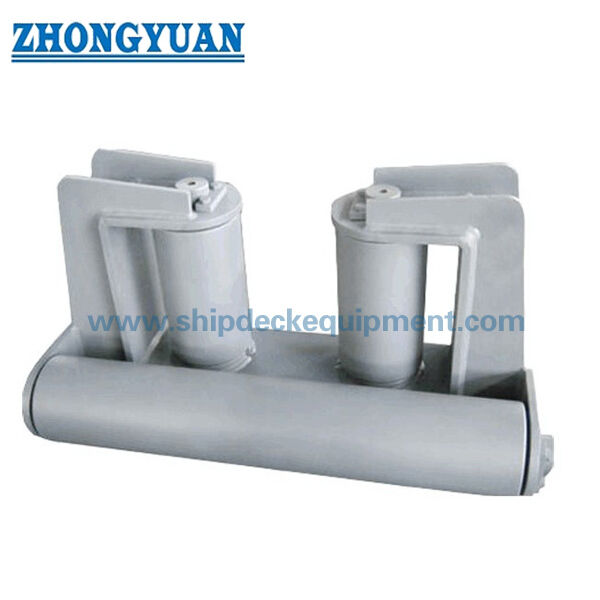

2 & 3 Roller Universal Fairlead para Amarração de Navios JIS F 2020-1979 Tipo A/B1/B2
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Tipo de modelo: | Tipo A, Tipo B1, Tipo B2 | Materiais: | Aço C-Mn, Aço Suave, Aço Inoxidável |
|---|---|---|---|
| Padrão: | JIS F 2020-1979 | Rolo não.: | 2 rolos (tipo A), 3 rolos (tipo B1, tipo B2) |
| Tamanho nominal: | 76 mm ~ 426 mm | Tratamento de superfície: | Arborização a S2,5 + uma camada de primer epoxi, aço inoxidável polido, tratamento de superfície per |
| Certificados de classificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, etc. | ||
| Destacar: | 3 Equipamento de atracamento de navios de rolos,2 Equipamento de atracamento de navios de rolos |
||
Descrição de produto
2 & 3 Rolos Guia Universal para Amarração de Navios | Tipo JIS F 2020-1979 A/B1/B2
Visão Geral do Produto
O rolo de extremidade de convés de aço pequeno JIS F 2020-1979 é um rolo guia compacto usado para orientação de cabos de amarração de navios, manuseio de carga e manuseio de barcos. Na linguagem de compras internacional, produtos desta forma também são comumente descritos como guias de rolo duplo ou triplo universais. A norma define três arranjos: Tipo A usa dois rolos verticais e um rolo horizontal; Tipo B1 usa um rolo vertical e um rolo horizontal; Tipo B2 é o arranjo espelhado do Tipo B1.
A configuração original JIS usa rolos de aproximadamente 76,3 mm de diâmetro. Versões maiores de 101, 135 e 168 mm na série de produtos fornecida devem ser tratadas como configurações ampliadas específicas do projeto, em vez de tamanhos padrão JIS F 2020. Para consultas de substituição ou novas construções, o comprador deve, portanto, confirmar o arranjo Tipo A/B1/B2 necessário, rota do cabo, geometria de instalação, desenho aprovado, material e base de carga do projeto antes da produção.
Especificações Rápidas
• Tipo de produto: Guia de extremidade de convés de 2/3 rolos → arranjo compacto de guia de cabo para posições de guia de cabo na borda do convés e lateral do navio.
• Norma: JIS F 2020-1979 → nome oficial da norma é Rolos de Extremidade de Convés de Chapa de Aço (Tamanho Pequeno).
• Tipo A: 3 rolos, 2 verticais + 1 horizontal → configuração padrão de três rolos.
• Tipo B1 / B2: 2 rolos, 1 vertical + 1 horizontal → Tipo B2 espelha o arranjo de rolo vertical e garra do Tipo B1.
• Diâmetro padrão do rolo: aproximadamente 76,3 mm → configuração JIS original; versões maiores de 101 / 135 / 168 mm requerem confirmação do desenho do projeto.
• Massa calculada de referência: Tipo A 20,6 kg; Tipo B1 / B2 17,7 kg → valores de referência padrão para a configuração original.
• Base de material padrão: estrutura principal de aço SS41, tubo de rolo SGP ou STPG38, bucha de fundição de bronze BC6 ou latão YBsC2 → equivalentes modernos requerem aprovação do projeto.
• Base de inspeção: condição visual, conformidade dimensional e operação suave do rolo → verificações chave antes do envio.
Parâmetros Técnicos Principais
Referência da configuração padrão JIS F 2020-1979:
|
Tipo |
Arranjo do Rolo |
Diâmetro Padrão do Rolo |
Massa Calculada de Referência |
Nota de Configuração |
|---|---|---|---|---|
| Tipo A | 2 Vertical + 1 Horizontal | Aprox. 76,3 mm | 20,6 kg | Arranjo de três rolos |
| Tipo B1 | 1 Vertical + 1 Horizontal | Aprox. 76,3 mm | 17,7 kg | Arranjo de dois rolos |
| Tipo B2 | 1 Vertical + 1 Horizontal | Aprox. 76,3 mm | 17,7 kg | Arranjo espelhado do Tipo B1 |
Dados de tamanho ampliado específicos do projeto fornecidos para esta série de produtos:
|
Diâmetro de Referência do Rolo. |
Status |
A |
B |
C |
D |
E |
E1 |
F |
G |
H |
|---|---|---|---|---|---|---|---|---|---|---|
| 76 mm | Referência baseada em JIS | 134 | 80 | 98 | 76 | 134 | 244 | 140 | 90 | 152 |
| 101 mm | Específico do projeto | 177 | 106 | 129 | 101 | 177 | 323 | 185 | 119 | 201 |
| 135 mm | Específico do projeto | 236 | 141 | 172 | 135 | 236 | 431 | 247 | 159 | 268 |
| 168 mm | Específico do projeto | 296 | 176 | 215 | 168 | 296 | 538 | 309 | 199 | 335 |
Guia de Seleção e Consulta
Passo 1: Confirme o Tipo A, B1 ou B2 no desenho da embarcação. O Tipo A é a forma de 3 rolos; os Tipos B1 e B2 são arranjos espelhados de 2 rolos.
Passo 2: Confirme as informações do cabo, incluindo tipo de cabo, diâmetro do cabo, direção normal de condução e rota na borda do convés. Não infira a SWL do guia a partir do diâmetro do rolo.
Passo 3: Confirme a configuração padrão ou ampliada. O arranjo JIS original usa rolos de aproximadamente 76,3 mm; as versões ampliadas de 101 / 135 / 168 mm requerem um desenho de projeto aprovado.
Passo 4: Confirme a posição de instalação, espaço disponível, arranjo de fundação/solda, reforço local do convés e acesso para inspeção e lubrificação dos rolos.
Passo 5: Confirme as classes de material ou equivalentes modernos aprovados, sistema de preparação de superfície e revestimento, quantidade, requisito de certificado/inspeção, destino e tempo de entrega necessário.
Passo 6: Para trabalhos de substituição, forneça uma foto do guia existente e um desenho dimensional para que o Tipo, arranjo de mão e interface de montagem possam ser verificados antes da fabricação.
Estrutura
Corpo de Chapa de Aço | Rolo Horizontal | Rolo(s) Vertical(is) | Eixos dos Rolos | Buchas de Bronze / Latão | Placa de Retenção do Eixo | Engraçadeira | Estrutura de Montagem na Extremidade do Convés
Vantagens de Design / Engenharia / Qualidade
• Orientação de cabo específica do tipo → O Tipo A fornece duas posições de contato vertical mais um rolo horizontal; os Tipos B1 / B2 fornecem um rolo vertical unilateral com arranjos espelhados esquerdo/direito.
• Superfícies de contato do cabo rotativas → os rolos mudam a direção de condução do cabo enquanto reduzem o contato de deslizamento contra bordas de convés de aço fixas.
• Arranjo de pino e bucha com manutenção → a norma inclui eixos de rolo, buchas e engraxadeiras substituíveis, suportando inspeção e lubrificação em serviço.
• A programação de materiais é específica do componente → corpo, rolos, eixos e buchas usam diferentes grupos de materiais em vez de uma designação de material genérica.
• A inspeção padrão foca na qualidade relevante para o serviço → o acabamento deve estar livre de defeitos prejudiciais, as dimensões devem estar em conformidade e os rolos devem operar suavemente.
• A engenharia de substituição deve verificar a mão e a interface → os Tipos B1 e B2 são arranjos espelhados, portanto, o layout existente da embarcação deve ser verificado antes da fabricação.
Atributos Personalizados
• Norma: JIS F 2020-1979 → norma de referência para rolos de extremidade de convés de chapa de aço de tamanho pequeno.
• Tipo: A / B1 / B2 → O Tipo A é de 3 rolos; os Tipos B1 / B2 são arranjos espelhados de 2 rolos.
• Diâmetro Padrão do Rolo: Aprox. 76,3 mm → configuração JIS original.
• Tamanhos Ampliados Específicos do Projeto: 101 / 135 / 168 mm → não são tamanhos JIS padrão; desenho aprovado necessário.
• Base de Material Padrão: SS41 / SGP ou STPG38 / BC6 ou YBsC2 → grades JIS legadas e programação de material específica do componente.
• Bucha e Lubrificação: Bucha de fundição de bronze ou latão com engraxadeira → suporta rotação e manutenção do rolo.
• SWL / Carga de Projeto: A ser confirmado → nenhuma SWL do produto deve ser derivada da tabela de diâmetro do rolo fornecida.
• Proteção de Superfície: De acordo com a especificação do projeto → jateamento, revestimento marítimo, acabamento em aço inoxidável ou outros sistemas são opções de fornecimento específicas do projeto.
• Requisito de Certificado: De acordo com o escopo do pedido → documentação do fabricante ou envolvimento da classe estão sujeitos ao requisito do projeto e procedimento de aprovação.
Como Funciona
Cabo se Aproxima do Guia de Extremidade do Convés → Cabo Entra em Contato com o Rolo Horizontal / Vertical Necessário → Rolo Gira para Reduzir o Contato de Deslizamento → Direção de Condução do Cabo Muda → Forças Resultantes Transferidas Através do Corpo do Guia para a Estrutura de Suporte do Navio
Aplicações
Orientação de Cabo de Amarração de Navios | Embarcações de Trabalho | Rebocadores | Embarcações de Serviço Portuário | Posições de Guia de Cabo na Borda do Convés | Orientação de Cabo de Manuseio de Carga | Arranjos de Manuseio de Barcos | Projetos de Substituição
Certificações e Vantagens
O escopo de inspeção e certificação deve ser confirmado antes da cotação. Certificados de material, registros de inspeção do fabricante, verificações dimensionais, inspeção de operação do rolo e presença da sociedade classificadora podem ser providenciados de acordo com o requisito do projeto e escopo do pedido.
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.
Desenho e Fotos
FAQ
Q1: Qual é a diferença entre JIS F 2020 Tipo A, Tipo B1 e Tipo B2?
R1: O Tipo A é o arranjo de três rolos com dois rolos verticais e um rolo horizontal. O Tipo B1 usa um rolo vertical e um horizontal, enquanto o Tipo B2 espelha o arranjo de rolo vertical e garra do Tipo B1. O tipo correto deve ser retirado do layout da embarcação ou do desenho de substituição.
Q2: Os tamanhos de 101, 135 e 168 mm são tamanhos padrão JIS F 2020?
R2: Não. A configuração original JIS F 2020-1979 usa rolos de aproximadamente 76,3 mm de diâmetro. As versões de 101, 135 e 168 mm desta série de produtos são configurações ampliadas específicas do projeto e devem ser fabricadas apenas com base em um desenho aprovado.
Q3: O que deve ser confirmado antes de encomendar um guia de substituição ou ampliado?
R3: Confirme o Tipo A/B1/B2, arranjo do rolo, rota e diâmetro do cabo, dimensões reais de montagem, lado de instalação, material, revestimento, base de carga do projeto, requisito de certificado e o desenho ou foto da embarcação existente. Para substituição do Tipo B, confirme se o arranjo B1 ou o espelhado B2 é necessário.
