Guia universal de 2 e 3 rolos para pequenas embarcações e rebocadores | Tipo de referência JIS F2020 76 mm-168 mm
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Tipo de modelo: | Tipo A, Tipo B1, Tipo B2 | Materiais: | Aço C-Mn, Aço Suave, Aço Inoxidável |
|---|---|---|---|
| Padrão: | JIS F 2020-1979 | Rolo não.: | 2 rolos (tipo A), 3 rolos (tipo B1, tipo B2) |
| Tamanho nominal: | 76 mm ~ 426 mm | Tratamento de superfície: | Arborização a S2,5 + uma camada de primer epoxi, aço inoxidável polido, tratamento de superfície per |
| Certificados de classificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, etc. | ||
| Destacar: | 3 Equipamento de atracamento de navios de rolos,2 Equipamento de atracamento de navios de rolos |
||
Descrição de produto
Guia universal de 2 e 3 rolos para pequenas embarcações e rebocadores | Tipo de referência JIS F2020 76 mm
Visão geral do produto
Este guia de cabo universal de 2 e 3 rolos é usado na borda do convés ou na área lateral do navio de pequenas embarcações, barcos de trabalho, barcos de engenharia e rebocadores para guiar os cabos de amarração através de um caminho de rolo controlado. O arranjo aberto de vários rolos ajuda o cabo a mudar de direção mais suavemente do que um ponto de contato de borda fixa, reduzindo o atrito local durante a amarração no porto, deslocamento e manuseio da linha do convés.
Para esta série, 76 mm é o tamanho de referência JIS F2020. Tamanhos maiores de 101 mm, 135 mm e 168 mm podem ser fornecidos como tamanhos de projeto personalizados quando o arranjo do recipiente, o diâmetro do cabo ou os requisitos de substituição não correspondem à unidade padrão de 76 mm. Os compradores geralmente selecionam este produto pelo número do rolo, rota do cabo, espaço de instalação no convés e tipo de embarcação, em vez de apenas pelo número padrão.
Especificações rápidas
• Tipo de produto: Guia universal de 2 ou 3 rolos → selecionado de acordo com o ângulo de entrada do cabo e o layout do convés.
• Uso típico de embarcações: pequenas embarcações, barcos de trabalho, barcos de engenharia e rebocadores → adequados para estações de atracação compactas.
• Referência padrão: JIS F2020 76 mm → útil para substituição padrão ou aquisição baseada em desenho.
• Tamanhos personalizados: 101 / 135 / 168 mm → disponíveis de acordo com a necessidade do projeto, não tamanhos padrão JIS F2020.
• Disposição dos roletes: dois ou três roletes → ajuda a guiar o cabo e reduzir o contato deslizante nas bordas do convés.
• Disposição dos rolamentos: bucha de cobre com eixo lubrificado → suporta rotação mais suave dos rolos e manutenção mais fácil.
• Opção de material: aço C-Mn / aço inoxidável → selecionado de acordo com ambiente de corrosão e especificação do projeto.
• Tratamento de superfície: jateamento Sa2.5 + revestimento epóxi → proteção anticorrosiva típica para equipamentos de convés marítimos.
Principais Parâmetros Técnicos
| Tamanho (mm) | Tipo de rolo | Padrão/Status | UM | B | C | D | E | E1 | F | G | H |
| 76 | Rolo 2/3 | JIS F2020 | 134 | 80 | 98 | 76 | 134 | 244 | 140 | 90 | 152 |
| 101 | Rolo 2/3 | Personalizado | 177 | 106 | 129 | 101 | 177 | 323 | 185 | 119 | 201 |
| 135 | Rolo 2/3 | Personalizado | 236 | 141 | 172 | 135 | 236 | 431 | 247 | 159 | 268 |
| 168 | Rolo 2/3 | Personalizado | 296 | 176 | 215 | 168 | 296 | 538 | 309 | 199 | 335 |
Nota: As dimensões estão em mm. Os tamanhos personalizados devem ser verificados em relação ao desenho do recipiente, ao diâmetro do cabo, ao espaço de instalação e aos requisitos de substituição antes da produção.
Guia de seleção e consulta
Passo 1: Confirme o tipo de rolo → guia de 2 rolos ou guia de 3 rolos de acordo com a rota do cabo e a mudança de direção necessária.
Etapa 2: Confirme o tamanho → tamanho de referência JIS F2020 de 76 mm ou tamanho de projeto personalizado de 101/135/168 mm.
Etapa 3: Confirmar a embarcação e a posição de instalação → embarcação pequena, barco de trabalho, barco de engenharia, rebocador, borda do convés ou posição de atracação lateral do navio.
Etapa 4: Confirme as informações do cabo → diâmetro do cabo, tipo de cabo, direção normal da linha e se a unidade é para construção nova ou substituição.
Etapa 5: Confirme o material, revestimento, exigência de certificado, quantidade, destino, prazo de entrega e desenho ou foto disponível.
Estrutura
Rolo | Moldura lateral | Eixo | Rolamento de cobre | Base | Ponto de lubrificação | Superfície revestida ou de aço inoxidável
Vantagens de engenharia e qualidade
• A versão de dois rolos é adequada para controle mais simples da direção do cabo, onde o percurso do cabo é relativamente direto e o espaço no convés é limitado.
• A versão de três rolos fornece mais orientação de contato para uma mudança mais ampla de direção do cabo, especialmente perto de posições de atracação de rebocadores compactos ou barcos de trabalho.
• A rotação do rolo ajuda a reduzir o atrito de deslizamento na superfície de contato do cabo, mas a adequação final deve ser verificada em relação ao arranjo de amarração da embarcação.
• O design da bucha de cobre e do eixo lubrificado suporta manutenção de rotina e rotação mais suave em serviços de convés marítimos.
• Os tamanhos personalizados permitem a substituição ou correspondência específica do projeto quando o desenho original do vaso não usa o tamanho de referência JIS F2020 de 76 mm.
Atributos personalizados
• Nome do produto: 2/3 Roller Universal Fairlead → termo de pesquisa comum para este guia de corda para convés de embarcações pequenas.
• Referência padrão: JIS F2020 76 mm → tamanho de referência padrão para comparação de desenhos e consulta de substituição.
• Tamanho personalizado: 101/135/168 mm → usado quando desenhos de projeto ou disposição de cabos exigem dimensões maiores.
• Número do rolo: 2 rolos ou 3 rolos → selecionado de acordo com a direção do cabo e disposição do deck.
• Rolamento: Bucha de cobre → prático arranjo de rolamento resistente ao desgaste para rotação dos rolos.
• Eixo: Eixo de aço lubrificado → suporta rotação e manutenção mais suaves durante o serviço.
• Exigência de certificado: Disponível de acordo com a exigência do projeto → o escopo do certificado de classe ou fabricante deve ser confirmado antes da cotação.
Como funciona
O cabo entra na área da borda do convés → Os roletes guiam o caminho do cabo → A rotação do rolete reduz o contato deslizante → A direção do cabo muda em direção à estação de amarração ou à área de operação do convés.
Aplicativos
Pequenas embarcações | Barcos de trabalho | Barcos de engenharia | Rebocadores | Navios de serviço portuário | Guiamento de corda na borda do convés | Estações de amarração laterais de navios | Projetos de substituição
Certificações e Vantagens
Os certificados podem ser organizados de acordo com os requisitos do projeto, escopo da inspeção, rastreabilidade do material e procedimento de aprovação de classe aplicável.
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes.

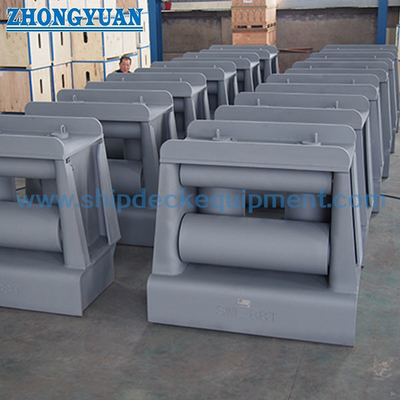

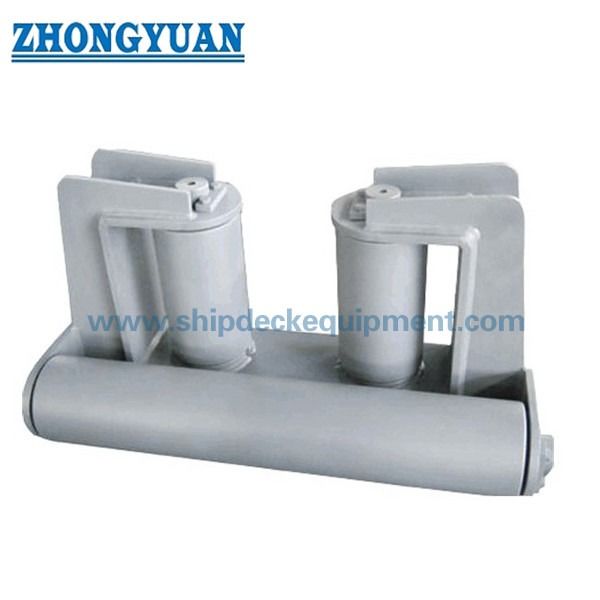

Desenho e fotos
Perguntas frequentes
Q1: O título desta página deve usar JIS F2020 ou 76 mm como palavra-chave principal?
A1: Não como palavra-chave de pesquisa principal. Para compradores internacionais, cabo de 2 rolos, cabo de 3 rolos e cabo de rolo universal são termos de pesquisa mais naturais. JIS F2020 e 76 mm devem permanecer na página como informações de referência de engenharia.
Q2: Quais embarcações normalmente usam este tipo de guia de rolo?
A2: Este guia de rolo compacto é mais adequado para pequenas embarcações, barcos de trabalho, barcos de engenharia, embarcações de serviço portuário e rebocadores, em vez de grandes estações de amarração oceânicas.
Q3: Como devo escolher entre um cabo de 2 e 3 rolos?
A3: O tipo de 2 rolos geralmente é selecionado para um caminho de cabo mais simples e espaço limitado no convés. O tipo de 3 rolos é preferido quando o cabo precisa de uma mudança de direção mais controlada. A seleção final deve seguir o desenho da embarcação e a disposição dos cabos.
