Cabo de aço fundido com rolo único e tampa contra poeira para amarração de navios | CB/T 3861-2011 Tipo A

Aço Fundido Guia de Cabo de Rolo Único com Tampa de Poeira para Amarração de Navios | CB/T 3861-2011 Tipo A

Visão Geral do Produto

O guia de cabo de rolo único CB/T 3861-2011 Tipo A com tampa de poeira é um guia de cabo de amarração de navio que utiliza um rolo vertical sem base. É usado para guiar cabos de fibra ou cabos de aço em posições de amarração no convés ou anteparas onde o ângulo de condução do cabo precisa de redirecionamento controlado com contato deslizante reduzido. Dois ou três rolos únicos também podem ser arranjados como um grupo quando o layout de amarração requer orientação do cabo de diferentes direções.

Esta página foca na qualidade de funcionamento do rolo de aço fundido, eixo e bucha de cobre, condição de lubrificação e a função protetora da tampa de poeira superior. O guia de cabo deve ser selecionado de acordo com o diâmetro do rolo, SWL, tipo de cabo, diâmetro do cabo, posição de instalação, direção de condução do cabo, estrutura da embarcação, tratamento de superfície e requisito de certificado. É um guia de cabo de amarração e não deve ser tratado como um aparelho de elevação.

Especificações Rápidas

• Padrão e tipo: CB/T 3861-2011 Forma A / Tipo A → guia de cabo de rolo único com tampa de poeira para orientação de cabo de amarração de navio.
• Faixa de diâmetro do rolo: 100–450 mm → cobre posições de orientação de cabo de amarração de pequeno a grande porte de acordo com o arranjo da embarcação.
• Faixa de SWL: 54–617 kN → carga de trabalho do guia de cabo fornecida como base para seleção do produto; não deve ser misturada com a carga de ruptura do cabo.
• Faixa de cabo de referência: cabo de fibra 28–80 mm e cabo de aço 6×37 12,0–44,0 mm → ajuda a combinar o diâmetro do cabo com o tamanho do rolo.
• Arranjo do rolo: rolo único sem base → dois ou três rolos podem ser usados como grupo quando o caminho do cabo requer orientação multiângulo.
• Componentes de funcionamento: rolo de aço fundido, eixo forte, bucha de cobre e interface de lubrificação → suportam rotação flexível e reduzem o atrito do cabo.
• Tampa de poeira: tampa protetora superior sobre o conjunto do rolo → ajuda a reduzir a exposição direta do eixo superior e da área da bucha a névoa salina, sujeira e corrosão.
• Tratamento de superfície: jateamento Sa 2.5 + primer de fábrica epóxi, galvanizado, polido ou acabamento personalizado → revestimento final para seguir o requisito do projeto.

Parâmetros Técnicos Principais

Dados de seleção da página principal para guia de cabo de rolo único CB/T 3861-2011 Tipo A com tampa de poeira. As dimensões estão em mm, a menos que indicado de outra forma.

Guia de Seleção e Consulta

Passo 1: Confirme o CB/T 3861-2011 Forma A / Tipo A e o diâmetro do rolo necessário de 100 a 450 mm de acordo com o arranjo de amarração da embarcação.

Passo 2: Confirme o tipo de cabo, diâmetro do cabo de fibra ou diâmetro do cabo de aço 6×37 e a base de carga do projeto. Não trate a carga de ruptura do cabo como SWL do guia de cabo sem revisão de projeto.

Passo 3: Confirme se o projeto necessita de um rolo único, grupo de dois rolos ou grupo de três rolos, incluindo a direção de condução do cabo, posição de instalação e espaço disponível.

Passo 4: Confirme o requisito de material para o rolo, eixo, tampa de poeira e bucha de cobre. A classe final do material e a rastreabilidade devem seguir a especificação do pedido.

Passo 5: Confirme o tratamento de superfície: jateamento Sa 2.5 + primer de fábrica epóxi, acabamento galvanizado, superfície de aço inoxidável polida ou outro sistema de revestimento especificado.

Passo 6: Confirme o escopo do certificado antes da cotação: certificado do fabricante, certificado de material, certificado de classe, inspeção testemunhada ou outro requisito de inspeção específico do projeto.

Passo 7: Forneça a quantidade, tipo de embarcação, desenho de instalação ou foto de referência, destino de entrega e tempo de entrega necessário.

Estrutura

Tampa de poeira superior | Rolo de aço fundido | Eixo vertical | Bucha de cobre | Interface de lubrificação | Raio de contato suave com o cabo | Rolo único sem base | Arranjo de montagem específico do projeto

Vantagens de Fundição, Eixo e Lubrificação

• A construção do rolo de aço fundido foca na qualidade de fundição controlada, precisão dimensional e uma superfície de contato suave com o cabo para orientação do cabo de amarração.
• O rolo deve girar livremente em torno do eixo e da bucha de cobre. A rotação flexível reduz o atrito deslizante na área de contato com o cabo e ajuda a limitar o desgaste da superfície do cabo durante as operações de amarração.
• A resistência do eixo, a folga da bucha e o ajuste eixo-bucha são importantes para uma rotação estável sob ângulos de condução do cabo variáveis. Os detalhes finais do eixo e da bucha devem ser confirmados pelo desenho do projeto ou requisito padrão.
• Uma bucha de liga de cobre especificada pode ser fornecida de acordo com o requisito do pedido, ajudando a manter um contato de rolamento estável e acesso prático de manutenção quando a lubrificação é aplicada corretamente.
• A tampa de poeira superior ajuda a reduzir a exposição direta à névoa salina, chuva, poeira e contaminação do convés na área de funcionamento superior, o que suporta melhor resistência à corrosão e intervalos de manutenção mais longos.
• A condição de lubrificação deve ser mantida durante o serviço. A lubrificação adequada ajuda a prevenir o travamento do rolo e reduz o risco de danos ao cabo causados por um rolo não giratório.
• O design de rolo único sem base permite que estaleiros ou projetistas combinem duas ou três unidades em um arranjo quando o caminho do cabo de amarração requer orientação de várias direções.

Atributos Personalizados

• Padrão: CB/T 3861-2011 → usado quando o desenho da embarcação ou especificação do estaleiro requer dimensões do guia de cabo de rolo CB/T 3861 Tipo A.
• Tipo: Forma A / Tipo A → guia de cabo de rolo único com tampa de poeira superior e sem base.
• Número do Rolo: Rolo único → pode ser usado sozinho ou combinado com dois ou três rolos de acordo com a direção de condução do cabo.
• Diâmetro do Rolo: 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → selecione de acordo com o diâmetro do cabo, SWL e espaço de instalação.
• SWL: 54–617 kN → valor de carga de trabalho fornecido para seleção do guia de cabo; MBL do cabo, carga de teste e fator de segurança do projeto devem ser tratados separadamente.
• Materiais: Aço macio, aço C-Mn, aço inoxidável, aço fundido ou ferro fundido nodular → as classes finais de material para rolo, eixo, bucha e tampa devem ser confirmadas antes da produção.
• Bucha de Cobre: Disponível de acordo com a especificação do projeto → a classe do material, o design da ranhura e os detalhes de lubrificação devem ser confirmados se necessários para inspeção.
• Tampa de Poeira: Tampa superior para o conjunto do rolo → ajuda a proteger a área superior do eixo e da bucha da exposição ambiental marinha.
• Tratamento de Superfície: Jateamento Sa 2.5 + uma camada de primer de fábrica epóxi, galvanizado, polido ou tratamento personalizado → o acabamento final segue o requisito de pintura da embarcação ou proteção contra corrosão.
• Personalização: Disponível → material não padrão, revestimento, inspeção ou adaptação de desenho devem ser revisados ​​em relação aos requisitos do projeto e da classe.

Como Funciona

O cabo de amarração se aproxima do guia de cabo → O cabo entra em contato com o rolo giratório suave → O rolo gira em torno do eixo e da bucha de cobre → A lubrificação reduz o atrito eixo-bucha → A tampa de poeira protege a área de funcionamento superior → A direção do cabo é guiada com desgaste reduzido da superfície do cabo

Aplicações

Estações de amarração de navios | Orientação de cabo no convés | Arranjos de condução de cabo em anteparas | Rebocadores | Embarcações de trabalho | Navios de carga | Petroleiros | Graneleiros | Projetos de novas construções | Projetos de reparo e substituição

Certificações e Vantagens

Os certificados podem ser providenciados de acordo com o requisito do projeto, escopo de inspeção, rastreabilidade de material e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

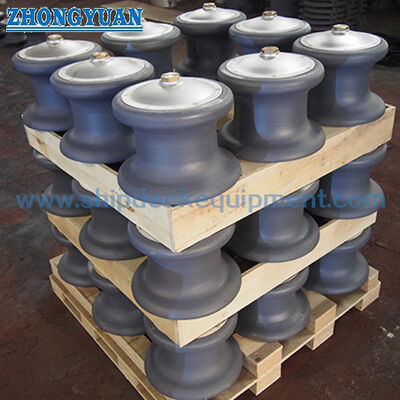

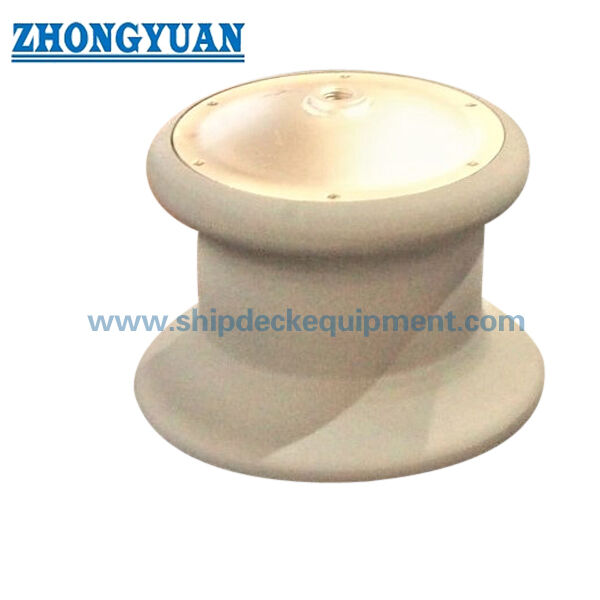

Desenho e Fotos

FAQ

P1: Como o diâmetro correto do rolo deve ser selecionado?

R1: Selecione o diâmetro do rolo de acordo com o tipo de cabo, diâmetro do cabo, requisito de SWL, direção de condução do cabo, espaço de instalação e o desenho do arranjo de amarração da embarcação. Para arranjos agrupados, a posição relativa de cada rolo também deve ser confirmada.

P2: Por que o eixo, a bucha de cobre e a lubrificação são importantes?

R2: Essas partes afetam se o rolo gira livremente sob contato com o cabo. Um eixo e uma bucha de cobre bem ajustados com lubrificação adequada podem reduzir o atrito deslizante, ajudar a proteger a superfície do cabo de amarração e diminuir o risco de travamento do rolo durante a operação.

P3: Certificados de classe podem ser fornecidos com este guia de cabo?

R3: Certificados de classe ou inspeção testemunhada podem ser providenciados de acordo com o escopo do pedido e o requisito do projeto. A sociedade classificadora necessária, a rastreabilidade do material, os itens de inspeção e o tipo de certificado devem ser confirmados antes da cotação.
