Bollardo de amarre de base larga de 800 mm GB/T 554-2008 Tipo A para amarre de navio

100–800 mm Cabos de Amarração de Base Larga com Duas Colunas Tipo A GB/T 554-2008 para Amarração de Navios

Visão Geral do Produto

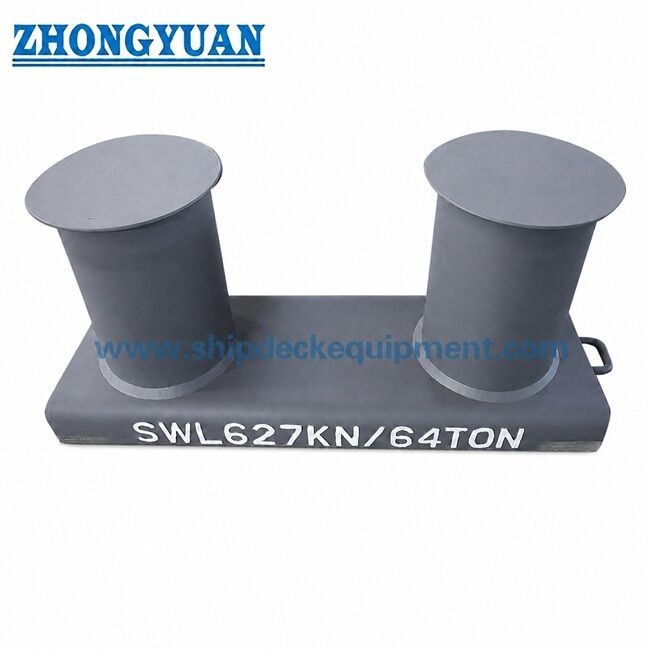

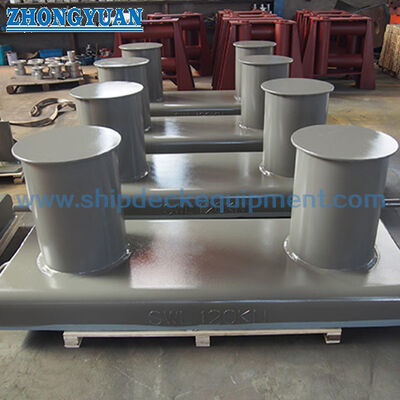

O cabo de amarração de base larga com duas colunas Tipo A GB/T 554-2008 é um acessório de amarração de navios soldado no convés, usado para fixar as linhas de amarração nos conveses das embarcações. Esta configuração Tipo A utiliza duas colunas verticais em uma base larga, permitindo que a linha de amarração seja enrolada em torno do cabo de amarração enquanto a base transfere a reação da amarração para a estrutura soldada do convés.

Para construção em aço fabricado, as colunas podem ser feitas de tubo de aço ou de chapa de aço enrolada em tubo e depois soldada. A junta tubo-base e a interface de soldagem no convés devem ser preparadas com chanfros e soldagem de penetração profunda de acordo com o desenho do projeto. As costuras de solda e as áreas de contato com a corda devem ser lixadas e alisadas para reduzir o risco de danificar as cordas de amarração durante a operação.

Especificações Rápidas

• Tipo de produto: Cabo de amarração de base larga com duas colunas → ponto de amarração soldado no convés para arranjos de amarração de convés de navios.

• Norma e tipo: GB/T 554-2008 Tipo A → referência para dimensões do cabo de amarração de base larga Tipo A, faixa de SWL e designação da norma.

• Faixa de diâmetro nominal: 100 a 800 mm → abrange pequenos acessórios de convés até grandes posições de amarração de navios.

• Faixa padrão de SWL: 29 a 981 kN → selecionar por cálculo de amarração da embarcação, arranjo da corda e desenho do projeto; não misturar com a carga de ruptura da corda.

• Construção: tubo de aço fabricado ou tubo de chapa de aço enrolada → a costura do tubo e as áreas de contato com a corda devem ser alisadas após a soldagem.

• Forma da base: base larga soldada → reforço do convés, detalhe da solda e ângulo de saída da linha devem ser confirmados antes da produção e instalação.

• Tratamento de superfície: jateamento Sa 2.5 + uma camada de primer de oficina epóxi como referência → revestimento final, galvanização, aço inoxidável polido ou outro acabamento segue os requisitos do projeto.

• Faixa de peso aproximada: 19 a 3.071 kg → útil para manuseio, planejamento de instalação em estaleiro, embalagem e estimativa de frete.

Parâmetros Técnicos Principais

Parâmetros da página principal para o cabo de amarração de base larga com duas colunas Tipo A GB/T 554-2008. As dimensões estão em mm, a menos que indicado de outra forma. A tabela é simplificada para seleção no site; dimensões detalhadas de fabricação e detalhes de soldagem devem ser verificados contra o desenho padrão oficial e o desenho de instalação aprovado pelo projeto.

Guia de Seleção e Consulta

Passo 1: Confirme o cabo de amarração de base larga com duas colunas Tipo A GB/T 554-2008 e o diâmetro nominal de 100 a 800 mm.

Passo 2: Confirme o SWL padrão necessário, a direção da linha de amarração, o tamanho da corda, o ângulo de saída da linha e o arranjo de enrolamento em torno das colunas.

Passo 3: Confirme a posição de instalação, o reforço do convés, o requisito de chanfro, o detalhe da solda tubo-base e a responsabilidade pela soldagem no estaleiro.

Passo 4: Confirme o requisito de material: aço C-Mn, aço inoxidável ou aço especial para aplicação em baixa temperatura / classe de gelo, se especificado.

Passo 5: Confirme o tratamento de superfície: primer de oficina, sistema completo de revestimento marinho, acabamento galvanizado, aço inoxidável polido ou acabamento especificado pelo cliente.

Passo 6: Confirme o escopo do certificado antes da cotação: certificado do fabricante, certificado de material, certificado de classe, inspeção de soldagem ou inspeção testemunhada de acordo com os requisitos do projeto.

Passo 7: Forneça a quantidade, tipo de embarcação de aplicação, destino de entrega, tempo de entrega necessário, desenho GA, desenho de instalação no convés ou fotos de referência, se disponíveis.

Estrutura

Duas colunas verticais de tubo de aço | Placa de base larga soldada | Tampa / placa de cobertura da coluna | Reforços de acordo com o tamanho | Junta soldada tubo-base chanfrada | Interface de soldagem no convés | Superfície de contato com a corda alisada | Primer de oficina ou revestimento final especificado

Vantagens de Fabricação, Soldagem e Engenharia

• O design de base larga Tipo A fornece uma área de contato maior no convés do que arranjos de cabos de amarração inseridos ou simples, ajudando o estaleiro a transferir a força de amarração para a estrutura reforçada do convés.

• A construção em tubo de aço fabricado ou tubo de chapa de aço enrolada é adequada para soldagem controlada, ajuste dimensional e seleção de material específica do projeto.

• As juntas tubo-base podem ser preparadas com chanfros e soldas de penetração profunda de acordo com o desenho do projeto, suportando uma continuidade soldada mais forte na área principal de transferência de carga.

• As costuras longitudinais do tubo, as bordas da tampa e as áreas de contato externas com a corda devem ser lixadas e alisadas após a fabricação para reduzir o contato local afiado com as cordas de amarração.

• A faixa de tamanho padrão de 100 a 800 mm permite que os estaleiros combinem o tamanho do cabo de amarração com o layout de amarração da embarcação, o requisito de SWL, o espaço no convés e o peso de manuseio.

• As informações da norma GB/T 554-2008 também apoiam a confirmação de material, verificação de fabricação, inspeção de aparência, marcação e planejamento de proteção contra corrosão durante a aquisição.

• Para projetos de novas construções classificadas ou de substituição, a rastreabilidade do material, o procedimento de soldagem, o escopo de inspeção e o reforço do convés devem ser confirmados antes da produção, em vez de assumidos.

Atributos Personalizados

• Norma: GB/T 554-2008 → usada quando a especificação do estaleiro ou do proprietário exige cabos de amarração marinhos padrão chinês.

• Tipo: Base larga com duas colunas Tipo A → adequado para estações de amarração soldadas no convés que exigem uma pegada de base larga.

• Diâmetro Nominal: 100 / 125 / 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 / 560 / 630 / 710 / 800 mm → selecionar por SWL, desenho da embarcação e espaço de instalação.

• SWL Padrão: 29 a 981 kN → deve ser tratado como carga de trabalho segura do cabo de amarração da tabela fornecida, não como carga de ruptura da corda.

• Construção: Tubo de aço ou montagem soldada de tubo de chapa de aço enrolada → a fonte final do tubo e o tratamento da costura devem ser confirmados antes da produção.

• Requisito de Soldagem: Preparação de chanfro e soldagem de penetração profunda conforme especificado → os detalhes da solda tubo-base e da solda no convés devem seguir o desenho do projeto e o WPS.

• Proteção da Corda: Costura de solda e superfície de contato alisadas → ajuda a reduzir a abrasão da corda nas áreas do corpo e da tampa do cabo de amarração.

• Tratamento de Superfície: Jateamento Sa 2.5 + primer de oficina epóxi como referência → revestimento final ou galvanização segue a especificação de pintura da embarcação.

• Requisito de Certificado: Disponível de acordo com o escopo do pedido → aprovação de classe, inspeção testemunhada e certificado de material devem ser confirmados antes da cotação.

Como Funciona

A linha de amarração se aproxima do cabo de amarração no convés → A corda é enrolada em torno das duas colunas de acordo com o arranjo de amarração → A carga é transferida das colunas para a base larga soldada → As soldas do convés e a estrutura reforçada do convés suportam a reação da amarração → A inspeção e o revestimento final são concluídos de acordo com os requisitos do projeto

Aplicações

Navios de carga | Petroleiros | Graneleiros | Navios porta-contêineres | Rebocadores | Barcaças | Embarcações de trabalho | Estações de amarração de convés de navios | Projetos de novas construções | Projetos de substituição e reparo

Certificações e Vantagens

Os certificados podem ser providenciados de acordo com os requisitos do projeto, escopo de inspeção, rastreabilidade de material, requisito de soldagem e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

Desenho e Fotos

Perguntas Frequentes

P1: Como selecionar o tamanho correto do cabo de amarração GB/T 554 Tipo A?

R1: Selecione o diâmetro nominal de acordo com o SWL necessário do cabo de amarração, o arranjo de amarração da embarcação, o tamanho da corda, o ângulo de saída da linha, o espaço no convés e o desenho de instalação do estaleiro. O reforço do convés e os detalhes de soldagem devem ser verificados pelo projetista da embarcação ou pelo estaleiro.

P2: Este cabo de amarração Tipo A pode ser fabricado com tubo de chapa de aço enrolada em vez de tubo de aço padrão?

R2: Sim, isso pode ser discutido quando permitido pela especificação do projeto. O tubo pode ser feito de tubo de aço ou de chapa de aço enrolada em tubo e soldada, mas a costura longitudinal e a área de contato com a corda devem ser alisadas, e a aprovação do material/soldagem deve ser confirmada antes da produção.

P3: O SWL na tabela é o mesmo que a carga de ruptura da corda?

R3: Não. O SWL da tabela é a carga de trabalho segura do cabo de amarração usada para a seleção da amarração. A MBL da corda, a carga de projeto da linha de amarração, a carga de teste e o projeto estrutural do convés não devem ser misturados com o SWL do cabo de amarração, a menos que a especificação do projeto defina claramente a relação.
