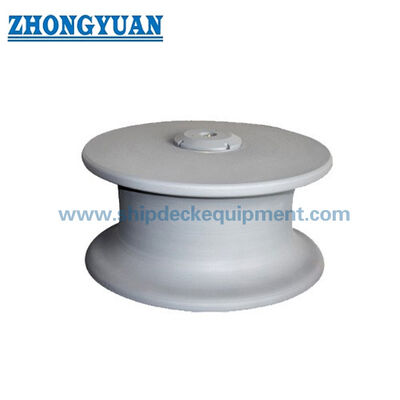

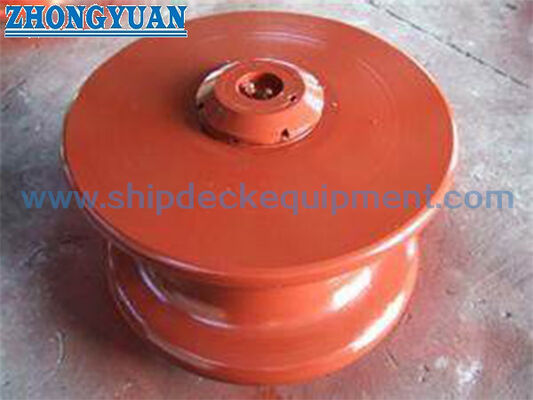

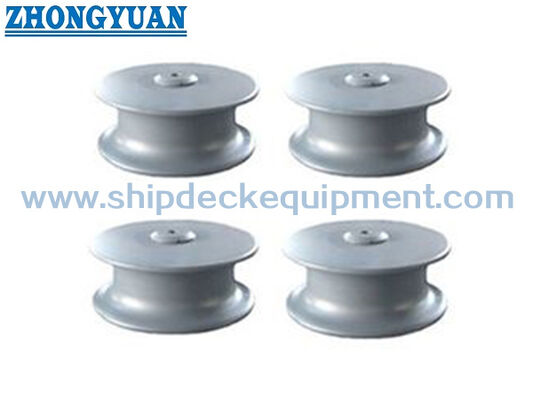

Rolo guia de amarração marítima tipo aberto | Cabo de guia de rolo único de aço fundido NS 2585

Visão geral do produto

O rolo guia de amarração marítima de tipo aberto NS 2585 é um componente de guia de rolo único usado para guiar cabos de amarração e ajustar a direção dos cabos em estações de amarração de navios. Normalmente é selecionado de acordo com o diâmetro do rolo, tipo de cabo aplicável, arranjo de amarração da embarcação, ângulo de ataque do cabo e suporte do cabo guia ou estrutura de montagem mostrada no desenho do projeto.

Esta página se concentra na faixa de rolos NS 2585 com diâmetro de 150 mm a 450 mm. O rolo fornece uma superfície lisa de contato com o cabo para aplicações em cabos de fibra sintética, cabos Malina e cabos de aço listados na tabela de parâmetros fornecida. O diâmetro máximo aplicável do cabo é apenas uma referência de seleção e não deve ser tratado como produto SWL, MBL, carga de ruptura do cabo ou carga de teste.

Especificações rápidas

• Tipo de produto: rolo guia de amarração único tipo aberto → usado como componente de rolo guia / empenamento para controle de direção do cabo de amarração de navios.
• Referência padrão: NS 2585 → usada quando o desenho do navio ou especificação de compra exige dimensões de rolos NS 2585.
• Faixa de diâmetros de rolos: 150–450 mm → abrange arranjos de rolos-guia de amarração de navios pequenos e médios na tabela fornecida.
• Tipos de cabo aplicáveis: cabo de fibra sintética, cabo Malina e cabo de aço 1550 N/mm² → selecione o rolo por tipo de cabo e diâmetro máximo aplicável do cabo.
• Faixa de peso do rolo: 24,8–310 kg → útil para planejamento de manuseio, embalagem, estimativa de transporte e preparação de instalação.
• Opções de materiais: aço carbono, aço C-Mn, aço inoxidável, aço fundido ou ferro fundido nodular → o grau final e a forma de fabricação devem ser confirmados antes da cotação.
• Tratamento de superfície: Jateamento Sa 2.5 + shop primer epóxi de uma camada, acabamento galvanizado, polido ou personalizado → o sistema final deve seguir as especificações de revestimento do vaso.
• Escopo de fornecimento: rolo padrão ou arranjo personalizado → eixo, suporte, pedestal, detalhe do rolamento / bucha e interface de instalação devem ser confirmados por desenho quando necessário.

Principais Parâmetros Técnicos

Guia de seleção e consulta

Passo 1: Confirme o padrão exigido e o tipo de produto: Rolo guia de amarração único tipo aberto NS 2585.

Passo 2: Confirme o diâmetro D do rolo de 150 a 450 mm de acordo com o desenho do navio, tipo de cabo e diâmetro máximo aplicável do cabo.

Etapa 3: Confirme as informações do cabo: cabo de fibra sintética, cabo Malina ou cabo de aço; para cabos de aço, confirme a construção como 6×24 ou 6×37 e o grau de resistência, se especificado.

Passo 4: Confirme o escopo do fornecimento: somente rolo, rolo com eixo, rolo com suporte/pedestal ou conjunto completo do cabo-guia, se necessário.

Etapa 5: Confirme o material, o tratamento de superfície, o escopo do certificado, os requisitos de inspeção e se são necessárias dimensões personalizadas.

Etapa 6: Forneça a quantidade, tipo de recipiente de aplicação, posição de instalação, desenho ou foto de referência, destino de entrega e prazo de entrega necessário.

Estrutura

Corpo de rolo fundido / aço | Arranjo de rolo único tipo aberto | Superfície lisa de contato com corda | Interface furo central/eixo | Interface de suporte Fairlead a ser confirmada | Shop primer, galvanizado, polido ou tratamento de superfície especificado

Superfície do rolo, seleção e vantagens de engenharia

• O arranjo de rolo único é adequado quando o cabo de amarração precisa de um ponto de viragem definido ou mudança de direção do cabo em um arranjo de cabo guia.
• A superfície lisa de contato do cabo ajuda a reduzir a abrasão local acentuada em comparação com bordas de aço fixas, especialmente quando o ângulo de ataque do cabo muda durante a operação de amarração.
• A faixa de diâmetro do rolo de 150 a 450 mm permite a seleção por tipo e diâmetro do cabo, em vez de usar um rolo superdimensionado para todas as condições do cabo.
• Tabelas separadas para cabos de fibra sintética, cabos Malina e cabos de aço ajudam a evitar misturar a seleção do diâmetro do cabo com a classificação de carga do produto.
• As opções de materiais fornecidas permitem que o rolo seja compatível com os requisitos do projeto contra corrosão, desgaste e inspeção de classe; a nota final do material deve ser confirmada antes da produção.
• O tratamento de superfície pode ser selecionado para a prática do estaleiro, incluindo shop primer para revestimento posterior, acabamento galvanizado, superfície de aço inoxidável polido ou sistema de revestimento específico do projeto.
• Para projetos de substituição, o diâmetro do rolo existente, a dimensão do furo/eixo, a disposição do suporte e o espaço de instalação disponível devem ser verificados antes da cotação.

Atributos personalizados

• Padrão: NS 2585 → usado quando o desenho do estaleiro, do proprietário ou da embarcação especifica as dimensões do cabo de guia / rolo de empenamento NS 2585.
• Tipo: Rolo único tipo aberto → adequado para arranjos de guia-guia onde a direção do cabo é controlada por um rolo exposto.
• Diâmetro do rolo: 150/200/250/300/350/400/450 mm → selecione de acordo com o diâmetro do cabo, layout do navio e desenho do projeto.
• Corda aplicável: fibra sintética, Malina e cabo de aço → o diâmetro máximo do cabo depende do tipo de cabo e da construção do cabo de aço.
• Material: aço macio, aço C-Mn, aço inoxidável, aço fundido ou ferro fundido nodular → grau final do material, requisito de fundição ou método de fabricação a serem confirmados.
• Tratamento de Superfície: Jateamento Sa 2.5 + shop primer epóxi de uma camada, galvanizado, polido ou customizado → acabamento final segue pintura do vaso e exigência de proteção anticorrosiva.
• Escopo de fornecimento: somente rolo / rolo com eixo / rolo com suporte / conjunto completo de cabo de guia → a ser confirmado antes da cotação.
• Requisito de certificado: disponível de acordo com os requisitos do projeto → inspeção de classe, rastreabilidade de material e escopo do certificado do fabricante devem ser confirmados antes do pedido.

Como funciona

O cabo de amarração se aproxima do ponto guia → O cabo entra em contato com o rolo giratório suave → O rolo muda a direção do cabo e reduz a abrasão por deslizamento → A força local é transferida através do arranjo de eixo/suporte para a fundação do guia → A seleção final é verificada com o tipo de cabo, ângulo de ataque e layout de amarração da embarcação

Aplicativos

Estações de amarração de navios | Conjuntos Fairlead | Posições dos rolos de empenamento | Arranjos de guia de corda de convés | Arranjos de guia de corda de baluarte | Navios de carga | Rebocadores | Barcos de trabalho | Projetos de novas construções e substituições

Certificações e Vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, escopo da inspeção, rastreabilidade do material e procedimento de aprovação da sociedade de classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes.

Desenho e fotos

Perguntas frequentes

Q1: Como deve ser selecionado o diâmetro correto do rolo NS 2585?

A1: Selecione o diâmetro do rolo de acordo com o desenho do recipiente, tipo de cabo, diâmetro máximo aplicável do cabo, direção do cabo e arranjo de suporte do cabo-guia disponível. A tabela de 150–450 mm fornece a principal referência de seleção para cotação e desenho de páginas da web.

Q2: O diâmetro máximo do cabo aplicável pode ser usado como produto SWL ou MBL?

A2: Não. A tabela fornecida fornece os diâmetros máximos de cabo aplicáveis ​​para diferentes tipos de cabo. Não deve ser convertido diretamente em SWL, MBL, carga de ruptura, carga de referência ou carga de teste do produto sem base no projeto e aprovação da classe.

Q3: Quais informações são necessárias antes da cotação?

A3: Confirme NS 2585, diâmetro do rolo, tipo e diâmetro do cabo, qualidade do material, tratamento de superfície, escopo de fornecimento, exigência de certificado, quantidade, desenho de instalação ou foto de referência, destino de entrega e prazo de entrega necessário.
