O tipo aço de carcaça montado plataforma Panamá de JIS F 2017-1982 da C.A. calça o equipamento da amarração do navio

Tipo CA montado plataforma do calço JIS F 2017 do aço fundido de Panamá

Visão geral do produto

O calço JIS F 2017-1982 Tipo AC Panamá é um calço de amarração de aço fundido montado no convés usado para guiar cabos de amarração e transferir cargas de amarração para a estrutura reforçada do convés através de seu corpo de aço fundido e conexão soldada. O Tipo AC é diferente da versão montada no convés Tipo AP e das versões montadas em baluarte Tipo BC/BP. Esta página concentra-se apenas na estrutura montada em deck de aço fundido Tipo AC.

Para aquisição e revisão de engenharia, o calço Tipo AC deve ser selecionado por tamanho nominal, posição de instalação no convés, disposição dos cabos, material, tratamento de superfície e documentação de inspeção necessária. A superfície lisa de contato do cabo fundido é importante para reduzir a abrasão do cabo, enquanto a qualidade da fundição, a condição da zona de solda e o reforço do convés devem ser confirmados de acordo com o desenho do projeto e os requisitos da classe.

Especificações rápidas

• Padrão: JIS F 2017-1982 — estrutura de calço panamá padronizada para equipamentos de amarração de navios.
• Tipo: AC — montado no convés, calço Panamá em aço fundido.
• Tamanho nominal: 310/360/400/450/500 — cinco tamanhos padrão para seleção de projetos.
• Faixa de referência SWL: 30–100T — a ser confirmada pelo desenho do projeto, estrutura do navio e escopo de aprovação de classe.
• Opções de materiais: fundição de aço C-Mn, fundição de aço inoxidável e aço especial para projetos de baixa temperatura ou classe de gelo, sujeitos a padrões e requisitos de projeto.
• Faixa de peso: 253–395 kg de acordo com a tabela padrão JIS F 2017 Tipo AC — útil para cotação, manuseio e estimativa de frete.
• Tratamento de superfície: jateamento até Sa2.5 com shop primer epóxi, aço inoxidável polido ou sistema de pintura marítima customizado conforme necessidade do pedido.
• Instalação: montada no convés e soldada à estrutura reforçada do convés – a fundação do convés e os detalhes de soldagem devem ser confirmados pelo estaleiro ou projetista.

Principais Parâmetros Técnicos

Guia de seleção e consulta

Etapa 1: Confirme o padrão e o tipo — JIS F 2017-1982 Tipo AC, montado na plataforma e aço fundido.

Passo 2: Confirme o tamanho nominal - 310/360/400/450/500, ou envie o desenho do estaleiro para correspondência de tamanho.

Etapa 3: Confirmar a base de carga – SWL do projeto/carga de projeto, disposição de amarração e exigência de reforço do convés.

Etapa 4: Confirmar os requisitos de material e fundição - aço fundido C-Mn, aço inoxidável ou aço especial para projeto de baixa temperatura/classe de gelo, sujeito aos requisitos padrão e do projeto.

Etapa 5: Confirmar o tratamento de superfície – jateamento Sa2.5, shop primer epóxi, sistema de revestimento marítimo, aço inoxidável polido ou especificação de revestimento do projeto.

Etapa 6: Confirme o certificado, a quantidade, o destino da entrega, o prazo de entrega necessário e se o desenho de instalação ou a foto do produto existente está disponível.

Estrutura

Corpo em aço fundido | Abertura suave de contato com corda | Base montada no convés | Área de conexão soldada | Fundação de deck reforçada | Sistema de revestimento marítimo

Vantagens de fundição, soldagem e engenharia

• O Tipo AC utiliza um corpo de aço fundido, que é diferente da estrutura fabricada em chapa de aço Tipo AP.
• A superfície de contato do cabo deve ser lisa e com acabamento adequado para ajudar a reduzir a abrasão durante a operação de amarração.
• Os processos de fundição de padrão de madeira e espuma perdida podem ser usados ​​de acordo com a capacidade de fundição e os requisitos do projeto.
• Defeitos de fundição que possam afetar a qualidade da soldagem devem ser controlados, especialmente dentro de 50 mm da área de soldagem entre o corpo do calço e a estrutura do navio.
• O reforço do convés, os detalhes de soldagem e a direção da carga deverão ser revisados ​​de acordo com o desenho do projeto aprovado.
• O cálculo da resistência dos elementos finitos e a otimização estrutural podem ser organizados quando o projeto exigir verificação adicional de engenharia.
• A preparação da superfície e o revestimento marítimo podem ser ajustados de acordo com o ambiente da embarcação, as especificações do revestimento e os requisitos da classe.

Atributos personalizados

• Tipo de produto: Calço Panamá Tipo AC - calço de amarração em aço fundido montado no convés.
• Padrão: JIS F 2017-1982 — adequado quando o projeto especifica calços Panamá padrão japonês.
• Instalação: Montado no convés e soldado à estrutura do navio - destinado à passagem de cabos de amarração e transferência de carga através da fundação do convés.
• Construção: Corpo em aço fundido - diferente da estrutura fabricada Tipo AP.
• Superfície de contato do cabo: Abertura suave e arredondada — ajuda a proteger o cabo de amarração durante a orientação e transferência de carga.
• Verificação de Engenharia: Revisão de resistência FEA disponível quando necessário — escopo final de acordo com o projeto e os requisitos da classe.
• Inspeção: Verificações visuais, dimensionais e documentais — escopo da inspeção final conforme exigência de pedido e certificado.

Como funciona

O cabo de amarração se aproxima do calço do convés → a abertura fundida lisa guia o cabo → a carga de amarração é transferida através do corpo de aço fundido → a carga é transportada para a estrutura reforçada do convés através da conexão soldada aprovada.

Aplicativos

Navios de carga | Petroleiros | Graneleiros | Barcos de trabalho | Barcaças | Projetos de construção naval | Reparação e substituição de navios | Estações de amarração no convés

Certificações e Vantagens

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes.

Certificado de classificação, certificado de material, registro de inspeção, documentos de revestimento e cálculo de engenharia podem ser fornecidos de acordo com a exigência do projeto e sujeitos ao escopo de aprovação da classe.

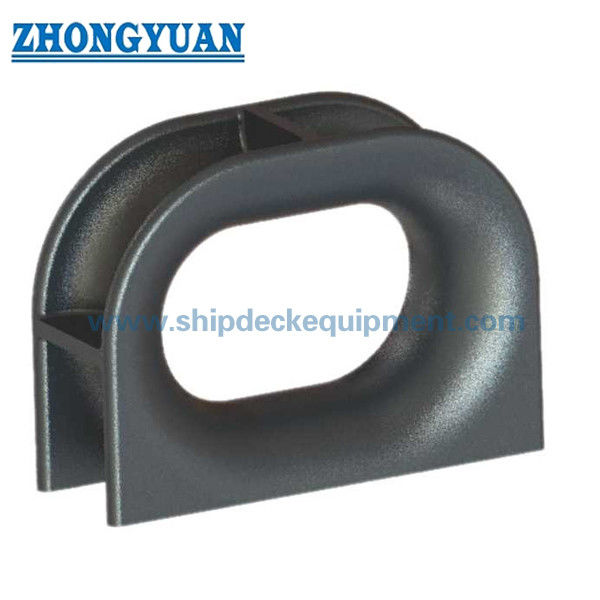

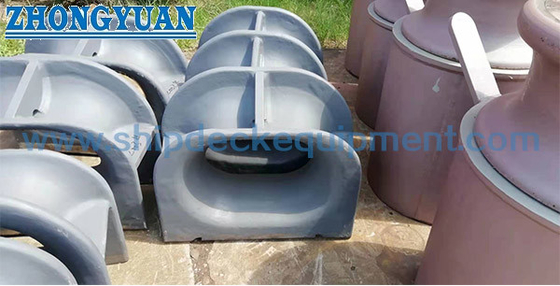

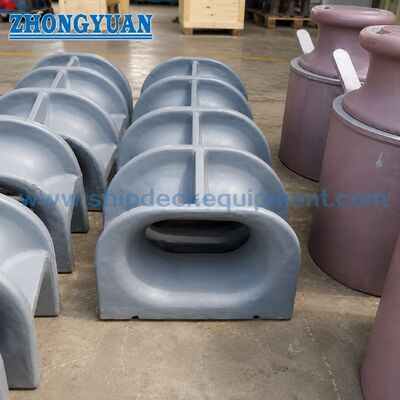

Desenho e fotos

Perguntas frequentes

Q1: Qual é a diferença entre o calço JIS F 2017 Tipo AC e Tipo AP Panama?

O Tipo AC é um calço Panamá montado em plataforma de aço fundido, enquanto o Tipo AP é uma versão montada em plataforma de chapa de aço fabricada. Eles não devem ser misturados quando o projeto especifica um determinado tipo de norma.

Q2: O Tipo AC pode ser fornecido com aço inoxidável ou aço de baixa temperatura?

Aço inoxidável e aço especial para projetos de baixa temperatura ou classe de gelo podem ser considerados, sujeitos à aplicabilidade padrão, especificação do projeto e confirmação antes do pedido.

Q3: Quais informações são necessárias para cotação?

Forneça padrão e tipo, tamanho nominal, quantidade, material, tratamento de superfície, requisitos de certificado, destino de entrega, prazo de entrega necessário e qualquer desenho de instalação ou foto de produto existente, se disponível.
