Bolsa de amarre de aço fundido. CB 34-76 Tipo B para amarre de navio.

Guarda-corpo de Aço Fundido Aparafusado para Amarração | Tipo B CB 34-76 para Amarração de Navios

Visão Geral do Produto

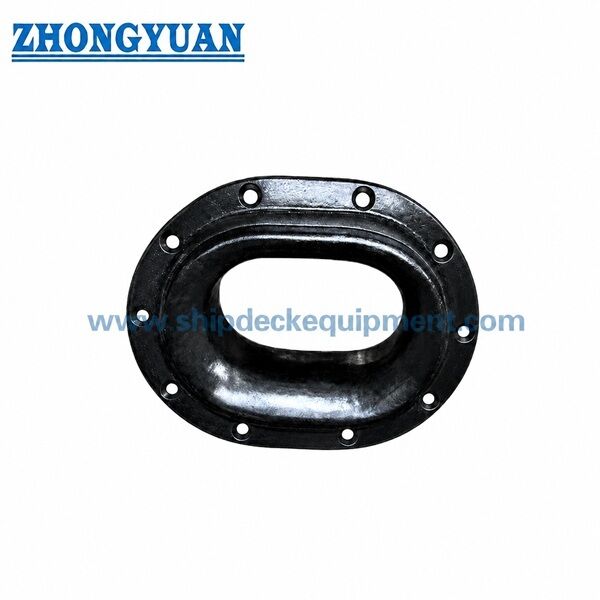

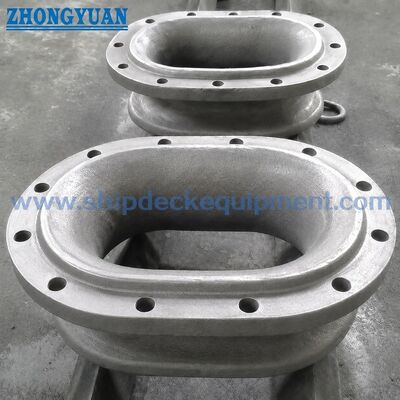

O guarda-corpo de aço fundido aparafusado Tipo B CB 34-76 é um acessório de amarração de navios usado para guiar as cordas de amarração através da área do guarda-corpo e controlar a direção da corda durante a operação de amarração. O design Tipo B é organizado para montagem aparafusada no guarda-corpo e é adequado para projetos de construção nova, substituição e reparo onde a estrutura do navio e o arranjo dos parafusos precisam corresponder às dimensões padrão ou ao desenho do estaleiro.

O corpo fundido, o raio de contato liso com a corda, o acabamento da superfície, os furos dos parafusos, a abertura do guarda-corpo e a estrutura circundante do navio devem ser verificados em conjunto durante a seleção. A superfície de contato da corda deve ser esmerilhada para reduzir a abrasão da corda. A área de contato de 50 mm ao redor do corpo do guarda-corpo e da estrutura do navio deve estar livre de defeitos de fundição ou de superfície que possam afetar o ajuste, a qualidade de assentamento ou o aperto do fixador.

Especificações Rápidas

• Padrão: CB 34-76 → padrão de guarda-corpo de amarração marinha cobrindo os Tipos A, B, C e D.
• Tipo: Tipo B aparafusado → destinado à instalação no guarda-corpo com rebites ou parafusos de acordo com a tabela padrão e o desenho do projeto.
• Faixa de corda aplicável: diâmetro do cabo 18,6–43,5 mm, circunferência de cânhamo 160–325 mm, diâmetro do cabo de nylon 35–90 mm → ajuda a combinar o tamanho da corda com a abertura do guarda-corpo e o raio de contato da corda.
• Dimensões principais: C 200–480 mm, C1 300–685 mm, C2 400–870 mm → dimensões de comprimento central para correspondência com a abertura do guarda-corpo e o espaço de instalação.
• Dimensões da abertura do guarda-corpo: C3 310–705 mm, L3 240–545 mm → importante para a preparação da abertura do estaleiro e trabalho de substituição.
• Parafusos ou rebites: diâmetro 12–24 mm, quantidade 12 ou 16 → a especificação final do fixador deve ser confirmada com o desenho da embarcação e o requisito da classe ou do estaleiro.
• Faixa de peso: 22,6–205 kg → útil para cotação, manuseio, embalagem e planejamento de entrega.
• Opções de material: aço C-Mn fundido, ferro fundido, aço inoxidável fundido ou aço especial para projetos de quebra-gelo → o grau final do material a ser confirmado pela especificação do pedido.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta

Etapa 1: Confirmar o padrão e o tipo → CB 34-76 Tipo B, guarda-corpo de amarração aparafusado.

Etapa 2: Confirmar o tamanho da corda → diâmetro máximo do cabo, circunferência de cânhamo ou diâmetro do cabo de nylon de acordo com o arranjo de amarração da embarcação.

Etapa 3: Confirmar as dimensões principais → C, C1, C2, L, L1, L2 e dimensões da abertura do guarda-corpo C3 × L3 para correspondência de instalação.

Etapa 4: Confirmar o arranjo de fixação → diâmetro do parafuso ou rebite, quantidade, correspondência de furos e se a abertura existente do guarda-corpo é para construção nova ou substituição.

Etapa 5: Confirmar o material e o processo de fundição → aço C-Mn fundido, ferro fundido, aço inoxidável fundido ou aço especial; o padrão de madeira ou o processo de espuma perdida podem ser discutidos de acordo com a quantidade do pedido e os requisitos do projeto.

Etapa 6: Confirmar o tratamento de superfície e a documentação → jateamento Sa2.5, primer de fábrica epóxi, acabamento de superfície de aço inoxidável esmerilhado ou revestimento personalizado; certificado e escopo de inspeção de acordo com os requisitos do projeto.

Estrutura

• Corpo fundido | Raio de contato liso esmerilhado com a corda | Abertura do guarda-corpo | Furos para parafusos ou rebites | Superfície de assentamento | Tratamento de superfície
• Vantagens de Fundição, Instalação e Engenharia
• A estrutura Tipo B é destinada à instalação aparafusada no guarda-corpo, portanto, o tamanho da abertura, o arranjo dos furos dos parafusos e a superfície de assentamento devem ser verificados em relação ao desenho do estaleiro antes da confirmação do pedido.
• O raio de contato da corda deve ser esmerilhado para reduzir a abrasão da corda durante a guia da corda de amarração.
• O processo de fundição com padrão de madeira ou espuma perdida pode ser selecionado de acordo com a quantidade do pedido, requisito de superfície e cronograma do projeto.
• O corpo fundido e a área de contato de 50 mm ao redor da estrutura do navio devem ser verificados para evitar defeitos de superfície que possam afetar o ajuste, a qualidade de assentamento ou o aperto do fixador.
• Cálculo de resistência por elementos finitos e otimização estrutural podem ser organizados quando necessário para revisão do projeto, aprovação do estaleiro ou aplicação em embarcações especiais.
• O material, o tratamento de superfície e o escopo da documentação devem ser confirmados de acordo com o tipo de embarcação, a posição de instalação e os requisitos de classificação.

Atributos Personalizados

• Tipo de Produto: Guarda-corpo de amarração aparafusado no guarda-corpo Tipo B → corpo fundido com arranjo de instalação aparafusado ou rebitado.
• Padrão: CB 34-76 → adequado quando o projeto especifica guarda-corpos de amarração marinha CB.
• Instalação: Montagem aparafusada no guarda-corpo → usado onde o guarda-corpo é fixado à abertura do guarda-corpo de acordo com o padrão e o desenho do estaleiro.
• Superfície de Contato da Corda: Raio liso esmerilhado → ajuda a reduzir o atrito da corda e a abrasão local.
• Processo de Fundição: Padrão de madeira ou processo de espuma perdida → selecionado de acordo com a quantidade, tamanho e requisito de superfície.
• Verificação de Engenharia: Revisão FEA disponível quando necessário → usado para verificação de resistência ou otimização sob condições específicas do projeto.

Como Funciona

A corda de amarração se aproxima da abertura do guarda-corpo → a superfície lisa esmerilhada do guarda-corpo guia a corda → a direção da corda é controlada através da abertura do guarda-corpo → a carga é transferida através do corpo fundido, fixadores e estrutura reforçada do guarda-corpo.

Aplicações

Navios de carga | Graneleiros | Petroleiros | Embarcações de trabalho | Barcas | Rebocadores | Projetos de construção naval | Reparo e substituição de navios | Estações de amarração em guarda-corpo

Certificações e Vantagens

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

Certificado de classificação, certificado de material, registro de inspeção e documentos de revestimento estão disponíveis de acordo com os requisitos do projeto e sujeitos ao escopo de aprovação da classe.

Desenho e Fotos

FAQ

P1: O CB 34-76 Tipo B é um guarda-corpo de amarração soldado ou aparafusado?

O Tipo B é um tipo aparafusado para instalação em guarda-corpo. O diâmetro, quantidade e arranjo dos furos dos parafusos ou rebites devem ser verificados com o desenho da embarcação antes da produção.

P2: Por que a superfície de contato da corda deve ser esmerilhada?

A corda de amarração passa pelo guarda-corpo durante a operação de atracação e amarração. Um raio liso esmerilhado ajuda a reduzir o atrito e a abrasão local da corda.

P3: Que informações são necessárias para a cotação?

Por favor, forneça o padrão e o tipo, tamanho da corda, dimensões ou desenho necessários, material, tratamento de superfície, requisito de fixador, quantidade, requisito de certificado, destino de entrega e tempo de entrega necessário.
