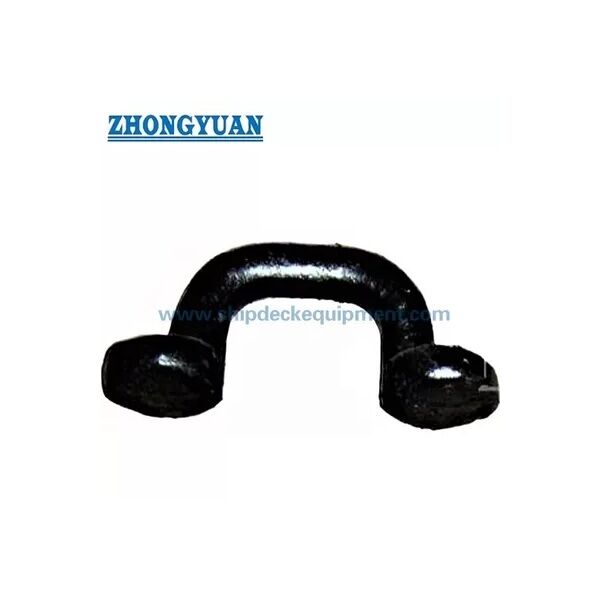

Ocular oval forjado para terminais de corda e ligas de grilhões JIS F 3410-1999 Tipo E

Platina Oval Forjada para Conexões de Terminais de Corda e Manilhas | JIS F 3410-1999 Tipo E

Visão Geral do Produto

A platina oval forjada JIS F3410 Tipo E é um acessório de soldagem utilizado em estruturas de navios para fixar terminais de corda, manilhas, polias ou ferragens de conexão semelhantes. Normalmente é selecionada onde o projeto da embarcação requer uma platina oval compacta com carga permissível definida, abertura de olho controlada, perna de solda e superfície com acabamento liso.

Esta faixa de tamanho pequeno abrange os números nominais 0.5, 1 e 2 com cargas permissíveis de 4.9 kN a 19.6 kN. A platina de olho só deve ser instalada em uma estrutura de navio adequada com detalhe de solda verificado, reforço circundante e direção de carga aprovada. Não deve ser tratada como um olhal de içamento geral ou como substituta de um olhal de içamento aprovado pelo projeto, a menos que o desenho do projeto, a aprovação da classe e o escopo de inspeção confirmem esse uso.

Especificações Rápidas

• Tipo de produto: Platina oval forjada / acessório de anel O → ponto de conexão soldado para terminais de corda, manilhas, polias e acessórios relacionados à amarração em estruturas de navios.
• Padrão e tipo fornecido: JIS F3410-1999 Tipo E → usado para seleção de platina de olho baseada em padrão; a designação final do tipo deve ser verificada contra o desenho do projeto antes da produção.
• Faixa de número nominal: 0.5 / 1 / 2 → faixa compacta de baixa carga para pequenas posições de fixação onde o espaço e o tamanho da solda são limitados.
• Faixa de carga permissível: 4.9 a 19.6 kN → valor de seleção para a platina de olho; não misture com carga de ruptura da corda, carga de teste ou SWL de içamento do projeto.
• Dimensões principais: d, L, H, R, D, T e perna de solda f → dados chave para desenho da página da web, planejamento de solda e confirmação de cotação.
• Opções de material: aço carbono, forjamento de aço C-Mn ou aço inoxidável → a classe final do material e o requisito de soldabilidade devem ser confirmados de acordo com a especificação da embarcação.
• Condição da superfície: a superfície acabada da platina de olho deve estar livre de trincas visíveis e descamação → importante para aceitação da inspeção e qualidade da superfície de conexão segura.
• Tratamento de superfície: jateamento Sa 2.5 + uma camada de primer de oficina epóxi como referência → o sistema de revestimento final ou acabamento em aço inoxidável deve seguir o requisito do projeto.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta

Passo 1: Confirme JIS F3410 Tipo E e número nominal 0.5 / 1 / 2 de acordo com o desenho da embarcação, carga permissível necessária e ferragens de conexão.

Passo 2: Confirme o uso real: fixação de terminal de corda, conexão de manilha, conexão de polia, acessório relacionado à amarração ou outro ponto de conexão da estrutura do navio.

Passo 3: Confirme a posição de instalação, estrutura circundante, reforço, perna de solda f, direção da carga e se a platina de olho está instalada no convés, anteparo ou outra estrutura aprovada.

Passo 4: Confirme o requisito de material: aço carbono, forjamento de aço C-Mn, aço inoxidável ou a classe exata de material exigida pelo proprietário, estaleiro ou sociedade classificadora.

Passo 5: Confirme o tratamento de superfície, sistema de revestimento, escopo de inspeção, certificado de material, certificado do fabricante e requisito de certificado de classe antes da cotação.

Passo 6: Forneça quantidade, destino de entrega, tempo de entrega necessário, desenho de instalação, informações da manilha / terminal de corda correspondente e fotos de referência, se disponíveis.

Estrutura

Corpo oval forjado | Abertura de olho lisa | Base de fixação soldada | Perna de solda f | Área de transição arredondada | Superfície de conexão acabada | Primer de oficina ou tratamento de superfície especificado

Vantagens de Forjamento, Soldagem e Engenharia

• A construção em aço forjado suporta uma forma de conexão compacta com espessura controlada, transições arredondadas e melhor adequação para pequenos pontos de fixação soldados do que uma chapa cortada solta.
• A abertura de olho oval fornece uma área de conexão definida para manilhas, terminais de corda ou acessórios de polia, ajudando o estaleiro a manter as ferragens de conexão alinhadas com a direção de carga pretendida.
• A perna de solda especificada f fornece uma referência clara para discussão de instalação, mas o detalhe final da solda, o comprimento da solda e o reforço circundante ainda devem ser verificados pelo estaleiro ou escritório de projeto.
• Transições suaves ao redor do olho e da área da base ajudam a reduzir bordas afiadas locais e suportam um assento mais confiável das ferragens de conexão durante o serviço.
• O requisito de superfície fornecido de que as superfícies acabadas estejam livres de trincas visíveis e descamação é importante para inspeção, adesão do revestimento e serviço de longo prazo a bordo.
• A carga permissível é declarada como um valor de seleção para a platina de olho, não como MBL da corda, carga de teste ou SWL de içamento irrestrito. A aprovação do projeto deve definir o uso real permitido.
• A faixa de três tamanhos é útil para pequenas embarcações, barcos de trabalho, embarcações de serviço e locais de fixação compactos a bordo onde uma platina de olho soldada menor é necessária.

Atributos Personalizados

• Padrão: JIS F3410-1999 → usado quando a especificação do projeto exige uma platina de olho oval para navios JIS.
• Tipo: Tipo E conforme fornecido → confirme contra o desenho oficial do padrão e o desenho do projeto antes da liberação da produção.
• Número Nominal: 0.5 / 1 / 2 → selecione de acordo com a carga permissível, ferragens de conexão e espaço de instalação.
• Carga Permissível: 4.9 / 9.8 / 19.6 kN → base de seleção para a platina de olho, não uma carga de ruptura de corda ou SWL de içamento automático.
• Material: Aço carbono / forjamento de aço C-Mn / aço inoxidável → classe exata, rastreabilidade e requisito de soldabilidade a serem confirmados.
• Instalação: Soldado à estrutura do navio → reforço de convés ou anteparo, procedimento de soldagem e direção da carga devem ser revisados pelo estaleiro.
• Tratamento de Superfície: Jateamento Sa 2.5 + primer de oficina epóxi → o sistema de revestimento final segue a especificação de pintura da embarcação ou requisito do cliente.
• Requisito de Certificado: Disponível de acordo com o requisito do projeto → escopo de inspeção e certificado de classe devem ser confirmados antes da cotação.

Como Funciona

Terminal de corda / manilha / acessório de polia é conectado ao olho oval → a carga atua através da platina de olho na direção aprovada → a base soldada transfere a força para a estrutura reforçada do navio → a inspeção de superfície e o revestimento são concluídos de acordo com o requisito do projeto

Aplicações

Convés de navios | Anteparos | Barcos de trabalho | Rebocadores | Embarcações de serviço | Pequenas embarcações | Embarcações fluviais | Fixação de terminal de corda | Pontos de conexão de manilha | Pontos de fixação de polia | Projetos de novas construções e substituições

Certificações e Vantagens

Certificados podem ser providenciados de acordo com o requisito do projeto, escopo de inspeção, rastreabilidade de material e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

Desenho e Fotos

FAQ

P1: O que significa a carga permissível para esta platina de olho?

R1: A carga permissível é o valor de seleção para a platina de olho sob o padrão pretendido e condição do projeto. Não deve ser tratada como carga de ruptura da corda, carga de teste ou SWL de içamento irrestrito. A aplicação final deve ser verificada juntamente com a direção da carga, detalhe da solda, reforço da estrutura e requisito de classe.

P2: Esta platina oval forjada pode ser usada como um olhal de içamento?

R2: Não por padrão. Esta página descreve uma platina de olho para estrutura de navio para fixar terminais de corda, manilhas, polias ou acessórios semelhantes. O uso para içamento deve ser confirmado separadamente por desenho do projeto, cálculo, projeto de solda, requisito de teste e aprovação de classe.

P3: Que informações são necessárias antes da cotação?

R3: Confirme o padrão, tipo, número nominal, carga permissível, classe do material, tratamento de superfície, quantidade, posição de instalação, direção da carga, escopo do certificado, tamanho da manilha ou acessório correspondente, destino de entrega e tempo de entrega necessário.
