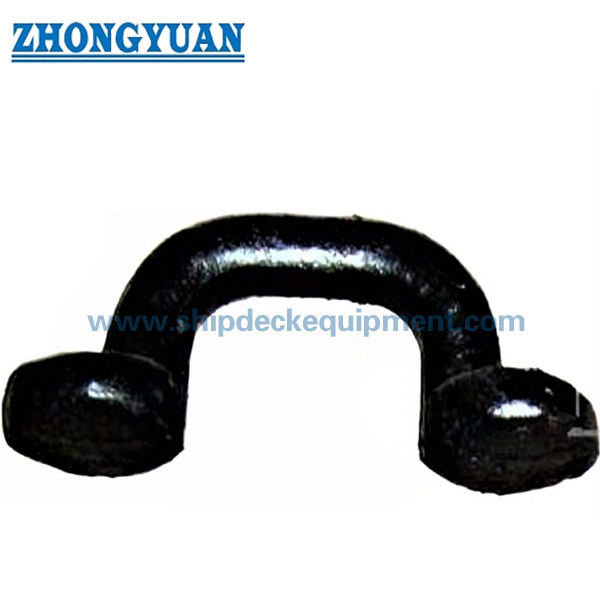

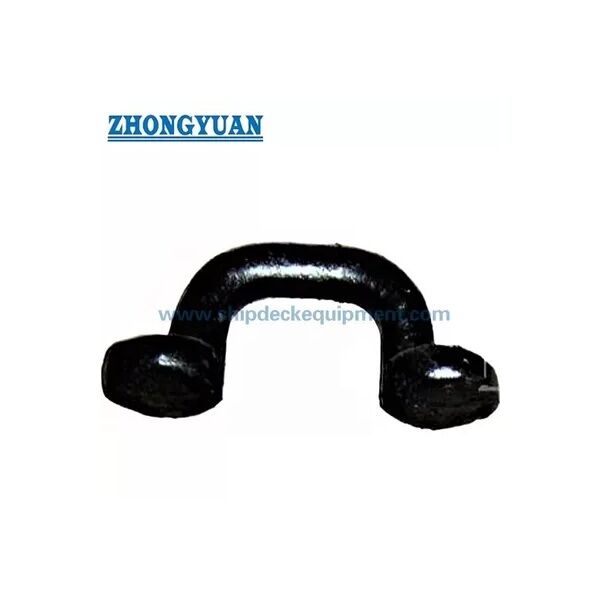

Tipo placa oval O Ring Ship Mooring Equipment de JIS F3410 do olho do aço de forjamento de E

JIS F3410 Tipo E Forjado Oval Eye Plate O-Ring Anexo para Equipamento de Amarração de Navio

Visão geral do produto

A placa de olho oval forjada JIS F3410 Tipo E é uma peça de fixação soldada usada em estruturas navais para fixação de terminais de corda, grilhões, poleas ou hardware de ligação similar.Normalmente é selecionado quando o desenho do recipiente requer uma placa oval compacta com uma carga admissível definida., abertura controlada dos olhos, perna de solda e superfície fina lisa.

Esta gama de pequeno porte abrange o número nominal 0.5, 1 e 2 com cargas admissíveis de 4,9 kN a 19,6 kN. A placa do olho só deve ser instalada numa estrutura de navio adequada com detalhes de solda verificados, reforço circundante,e direção de carga aprovadaNão deve ser tratado como uma alça de elevação geral ou como um substituto de um olho de plataforma de elevação aprovado pelo projecto, a menos que o desenho do projecto, a aprovação da classe e o âmbito de inspecção confirmem essa utilização.

Especificações rápidas

• Tipo de produto: Placa oval forjada / fixação de anel de O → ponto de ligação soldado para terminais de cordas, grilhões, poleas e acessórios relacionados com amarras nas estruturas dos navios.
• Tipo padrão e fornecido: JIS F3410-1999 Tipo E → utilizado para a selecção da placa ocular baseada em padrões; a designação final do tipo deve ser verificada com base no desenho do projecto antes da produção.
• Intervalo nominal: 0,5 / 1/2 → intervalo de baixa carga compacto para pequenas posições de fixação onde o espaço e o tamanho da solda são limitados.
• Intervalo de carga admissível: 4,9 a 19,6 kN → valor de seleção para a placa ocular; não misturar com carga de quebra de corda, carga de ensaio ou SWL de levantamento de projeto.
• Dimensões principais: d, L, H, R, D, T e perna de soldagem f → dados-chave para o desenho da página web, planeamento da soldagem e confirmação do orçamento.
• As opções de material: aço suave, forja de aço C-Mn ou aço inoxidável → a qualidade final do material e os requisitos de soldabilidade devem ser confirmados de acordo com a especificação do recipiente.
• Condição da superfície: a superfície da placa ocular finalizada deve estar livre de rachaduras e descamação visíveis → importante para a aceitação da inspecção e a qualidade da superfície de ligação segura.
• Tratamento de superfície: Sa 2.5 de jato + uma camada de primer epoxi como referência → sistema de revestimento final ou acabamento de aço inoxidável devem seguir as exigências do projeto.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: Confirmar o JIS F3410 Tipo E e o n.o nominal 0,5 / 1 / 2 de acordo com o desenho do recipiente, a carga admissível necessária e o hardware de ligação.

Passo 2: Confirmar a utilização real: fixação do cabo, ligação de grilhões, ligação de poleia, fixação relacionada com o atracamento ou outro ponto de ligação da estrutura do navio.

Passo 3: Confirmar a posição de instalação, a estrutura circundante, o reforço, a perna de solda f, a direção da carga e se a placa ocular está instalada no convés, na parede ou noutra estrutura homologada.

Passo 4: Confirmar os requisitos de material: aço leve, forja de aço C-Mn, aço inoxidável ou a qualidade exata do material exigida pelo proprietário, estaleiro ou sociedade de classe.

Passo 5: Confirmar o tratamento de superfície, o sistema de revestimento, o âmbito de inspecção, o certificado de material, o certificado do fabricante e os requisitos do certificado de classe antes da cotação.

Passo 6: Fornecer quantidade, destino de entrega, tempo de entrega necessário, desenho de instalação, informações sobre o terminal de engate/cordas e fotos de referência, se disponíveis.

Estrutura

Corpo de olho oval forjado. Abertura lisa dos olhos. Base de fixação soldada. Perna de solda. Área de transição arredondada.

Vantagens da forja, soldadura e engenharia

• A construção de aço forjado suporta uma forma de conexão compacta com espessura controlada, transições arredondadas e melhor adequação para pequenos pontos de fixação soldados do que um corte de placa solta.
• A abertura oval fornece uma área de conexão definida para grilhões, terminais de corda ou acessórios de poleia, ajudando o estaleiro a manter o hardware de conexão alinhado com a direção de carga pretendida.
• A perna de soldagem especificada f fornece uma referência clara para a discussão de instalação, mas o detalhe final da soldagem, comprimento da soldagem,e o reforço circundante ainda devem ser verificados pelo estaleiro ou escritório de projeto.
• Transições suaves ao redor do olho e da área da base ajudam a reduzir bordas afiadas locais e suportam assentos de hardware de conexão mais confiáveis durante o serviço.
• O requisito da superfície fornecida de que as superfícies acabadas estejam livres de rachaduras visíveis e descamação é importante para a inspeção, a adesão do revestimento e o serviço a longo prazo a bordo do navio.
• A carga admissível é indicada como um valor de seleção para a placa ocular, não como MBL de corda, carga de ensaio ou SWL de elevação ilimitada.
• A faixa de três tamanhos é útil para pequenas embarcações, barcos de trabalho, embarcações de serviço e locais de fixação compactos a bordo de navios onde é necessária uma placa de olho soldada menor.

Atributos personalizados

• Padrão: JIS F3410-1999 → utilizado quando a especificação do projeto exige uma placa oval do olho do navio JIS.
• Tipo: Tipo E, conforme fornecido → confirmar com base no desenho oficial da norma e no desenho do projecto antes da sua introdução em produção.
• Número nominal: 0,5 / 1 / 2 → selecionar de acordo com a carga admissível, hardware de ligação e espaço de instalação.
• Carga admissível: 4,9 / 9,8 / 19,6 kN → base de selecção para a placa ocular, não uma carga de ruptura de corda ou SWL de elevação automática.
• Material: aço leve / forja de aço C-Mn / aço inoxidável → requisitos de qualidade, rastreabilidade e soldabilidade exatos a confirmar.
• Instalação: Soldado à estrutura do navio → reforço do convés ou da parede, procedimento de soldadura e direção da carga devem ser revisados pelo estaleiro.
• Tratamento de superfície: Sa 2.5 de jato + primer de fábrica epóxi → sistema de revestimento final segue as especificações de pintura do recipiente ou os requisitos do cliente.
• Requisito de certificado: Disponível de acordo com os requisitos do projeto → inspecção de classe e âmbito do certificado devem ser confirmados antes da cotação.

Como funciona

Rope terminal / shackle / pulley fitting is connected to the oval eye → Load acts through the eye plate in the approved direction → Welded base transfers the force into the reinforced ship structure → Surface inspection and coating are completed according to project requirement

Aplicações

Ship decks | Bulkheads | Workboats | Tugboats | Service vessels | Small craft | Inland vessels | Rope terminal fixing | Shackle connection points | Pulley attachment points | Newbuilding and replacement projects

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, o escopo da inspeção, a rastreabilidade do material e o procedimento de aprovação da sociedade de classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

Desenho e Fotos

Perguntas frequentes

Q1: O que significa a carga admissível para esta placa ocular?

A1: A carga admissível é o valor de selecção da placa ocular sob as condições previstas da norma e do projecto.ou SWL de elevação sem restriçõesA aplicação final deve ser verificada juntamente com a direcção da carga, os pormenores da solda, o reforço da estrutura e os requisitos da classe.

P2: Esta placa oval forjada pode ser usada como uma almofada de elevação?

A2: Não por defeito. Esta página descreve uma placa de visão da estrutura do navio para fixação de terminais de corda, grilhões, poleas ou acessórios semelhantes.cálculo, projeto de solda, requisitos de ensaio e aprovação de classe.

Q3: Que informações são necessárias antes da cotação?

A3: Confirmar a norma, o tipo, o número nominal, a carga admissível, a qualidade do material, o tratamento de superfície, a quantidade, a posição de instalação, a direção da carga, o âmbito do certificado, o grilhão de acoplamento ou o tamanho do equipamento,destino de entrega, e tempo de entrega exigido.
