Rodas de aço fundido de tipo aberto com fundação DN100DN450 para amarração de navios
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão técnico: | Padrão CB*58-83 | Tipo: | Tipo aberto |
|---|---|---|---|
| Diâmetros dos rolos: | 160~560mm | Rolo não.: | 2/3 rolos |
| Peso do rolo: | 9,4~462kg | Materiais: | Aço macio, aço C-Mn, aço inoxidável, aço fundido, ferro fundido nodular |
| Tratamento de superfície: | Arbitragem de areia para S2.5 + uma camada de primer de loja de epóxi, Galvanizado, Polido, tratamen | Certificados de classificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, etc. |
| Destacar: | Fundamento de fundição de aço de rolos de botão de ferro,Equipamento de amarração de navios abertos |
||
Descrição de produto
Guia de Cabo Aberta em Aço Fundido com Base | DN100–DN450 para Amarração de Navios
Visão Geral do Produto
A guia de cabo aberta em aço fundido é projetada para guiar cabos de amarração na borda do convés com entrada flexível do cabo.
A estrutura permite que múltiplos roletes sejam montados em uma base sem placa superior, adequada para amarração lateral e ângulos complexos de condução do cabo.
Este modelo foca na resistência estrutural, confiabilidade na transferência de carga e durabilidade a longo prazo, e é diferente dos modelos de seleção de guias de cabo com certificação SWL.
Especificações Rápidas
- Diâmetro do Rolete: 100–450 mm → Determina a compatibilidade do cabo
- Faixa SWL: 108–1767 kN → Referência de carga
- Fator de Segurança: 1.41–1.56 → Confiabilidade estrutural
- Material do Eixo do Pino: Aço carbono (Grau 25) → Resistência à tração ≥460 MPa
- Tipo de Rolamento: Bucha → Transferência de carga e resistência ao desgaste
- Superfície: Acabamento retificado → Protege o cabo
- Estrutura: Tipo aberto → Entrada flexível do cabo
- Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante
Principais Parâmetros Técnicos
| Diâmetro do rolete | Diâmetro máximo aplicável do cabo | Tamanho da base | Dimensão limite |
Peso kg |
||||||||||||||
| Cabo de aço | Cabo natural |
Sintético Cabo de fibra |
a | b | c | c1 | d | R | K | K1 | D1 | H | S | ferro fundido | aço fundido | |||
| 6×24 | 6×30 | 6×37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9.4 | 9.9 |
| 150 | 17 | 17.5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32.1 | 33.8 |
| 200 | 22.5 | 21.5 | 19.5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64.6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32.5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37.5 | 39 | 34.5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44.5 | 47.5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| Tipo |
Diâmetro do rolete D |
A | L | Diâmetro máximo aplicável do cabo |
SWL tf (KN) |
Fator de Segurança | ||||
| Cabo de aço | Cabo natural | Cabo de fibra sintética | ||||||||
| 6×24 | 6×30 | 6×37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11(108) | 1.44 | |
| 150 | 420 | 740 | 17 | 17.5 | 15 | 45 | 32 | 26 (254) | 1.41 | |
| 200 | 530 | 930 | 22.5 | 21.5 | 19.5 | 55 | 40 | 42(412) | 1.49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1.47 | |
| 300 | 750 | 1270 | 30 | 32.5 | 28 | 70 | 50 | 84 (824) | 1.50 | |
| 350 | 860 | 1440 | 37.5 | 39 | 34.5 | 75 | 55 | 122 (1196) | 1.48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) | 1.50 | |
| 450 | 1080 | 1800 | 44.5 | 47.5 | 43 | 80 | 180.2 (1767) | 1.56 | ||
Lógica de Projeto de Engenharia
A carga de cálculo é considerada 2 vezes a carga de ruptura do cabo para garantir a integridade da guia de cabo mesmo se o cabo falhar.
Caminho de transferência de carga: Rolete → Bucha → Eixo do Pino → Base.
O eixo do pino é o componente principal de suporte de carga sujeito ao momento de flexão da tensão do cabo.
Otimização Estrutural
O eixo do pino se estende para a base para melhor transferência de carga e resistência.
O aumento do diâmetro do eixo melhora a resistência e a vida útil do cabo, aumentando a relação D/d.
A folga otimizada entre o eixo e a bucha garante lubrificação e rotação suave.
Estrutura
1 Parafuso de cabeça escareada | 2 Tampa do rolete | 3 Arruela | 4 Bucha | 5 Eixo do Pino | 6 Corpo do rolete | 7 Parafuso de fixação | 8 Porca | 9 Parafuso de fixação | 10 Copo de graxa | 11 Luva roscada | 12 Plugue
Controle de Qualidade
As peças fundidas devem estar livres de defeitos como rachaduras, retração e inclusões.
As superfícies de contato do cabo devem ser retificadas suavemente.
As peças rotativas devem operar com flexibilidade.
Guia de Seleção
Passo 1 – Selecionar o diâmetro do rolete → Com base no tamanho do cabo
Passo 2 – Confirmar o tipo de cabo → Aço / fibra
Passo 3 – Confirmar o requisito de carga → Consultar SWL
Passo 4 – Confirmar a posição de instalação
Passo 5 – Confirmar o requisito de certificação
Atributos Personalizados
- Estrutura aberta → Entrada flexível do cabo
- Eixo de pino de alta resistência → Alta resistência
- Rolamento de bucha → Rotação suave
- Superfície retificada → Protege o cabo
- Aço fundido → Estrutura durável
Guia de Consulta
Por favor, forneça o diâmetro do cabo, tipo de cabo, carga necessária, posição de instalação e requisito de certificação.
Como Funciona
O cabo é guiado por roletes e a carga é transferida através da bucha e do eixo do pino para a base, garantindo uma operação segura.
Aplicações
Amarração de navios | Guiamento de borda de convés | Amarração lateral
Certificações e Vantagens
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante → Garante a conformidade com as principais sociedades classificadoras
Desenho e Fotos

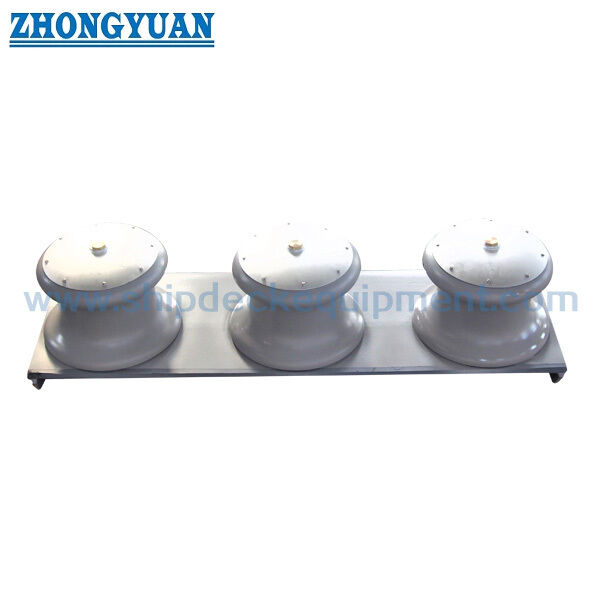

Desenho de arranjo geral e fotos do produto disponíveis
Pedido
MOQ: 1 Unidade | Entrega: 30–60 dias | Personalização disponível
FAQ
Q1: O que é uma Guia de Cabo Aberta?
R: Guia de cabo aberta refere-se a uma estrutura sem placa superior acima dos roletes. Dois, três ou quatro roletes são montados em uma base, e o lado superior permanece aberto para entrada flexível do cabo.
A guia de cabo fechada inclui uma placa superior que restringe o movimento do cabo (por exemplo, JIS F2014 Tipo B e D).
Q2: Por que o Design Aberto?
R: Entrada flexível do cabo de fora do convés; adequado para amarração multidirecional; arranjo modular de roletes.
Q3: Qual a função da Altura da Base?
R: A altura da base é usada para ajustar o ângulo de condução do cabo, reduzir o estresse de flexão, evitar contato com o convés e minimizar o desgaste do cabo.
Q4: Por que o eixo do pino é crítico?
R: Ele suporta a carga de flexão da tensão do cabo e determina a segurança estrutural.
Q5: Por que é usada 2x a carga de ruptura?
R: Para garantir que a guia de cabo permaneça intacta mesmo se o cabo falhar.
Q6: Como melhorar a vida útil do cabo?
R: Aumentar a relação D/d e garantir a superfície lisa do rolete.
