JIS F B 2025 fixou o tipo navios ancora o cabo da corrente aperta o equipamento da amarração do navio
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão técnico: | JIS F 2025-1992; Padrão do Japão | Tipo: | Tipo fixo |
|---|---|---|---|
| Diâmetro nominal da corrente: | 38 mm a 120 mm | Grau da corrente: | Aplicável a correntes de ancoragem de grau 2 e grau 3; |
| Peso do rolo: | 44~721kg | Materiais: | aço macio de alta resistência, aço forjado de alta resistência, aço inoxidável está disponível, |
| Tratamento de superfície: | Arbitragem de areia para S2.5 + uma camada de primer de loja de epóxi, Galvanizado, Polido, tratamen | Certificados de classificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, etc. |
| Instalação:: | Soldado no armário de corrente | ||
| Destacar: | navio dos jis f 2025-1992 que amarra o equipamento,navio dos ccs que amarra o equipamento,equipamento de amarração dos jis f 2025-1992 no navio |
||
Descrição de produto

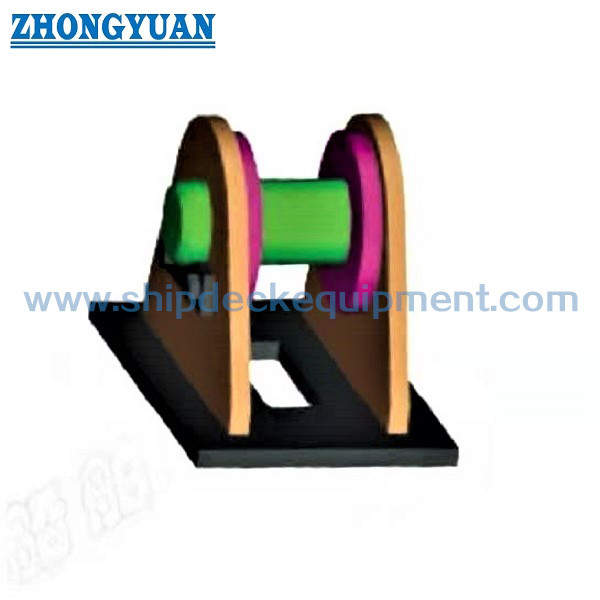

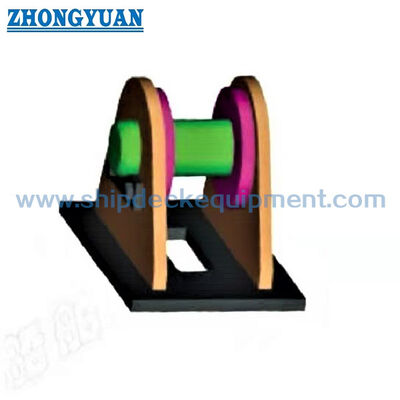

Grampo de Corrente de Âncora Fixo para Cofre de Corrente | Tipo B JIS F 2025
Visão Geral do Produto
O grampo de corrente JIS F 2025 Tipo B é um dispositivo fixo de segurança da extremidade da corrente de âncora instalado dentro do cofre de corrente. Seu corpo de aço soldado e pino transversal retêm a extremidade interna, ou chicote, da corrente de âncora, de modo que a corrente seja positivamente conectada à estrutura da embarcação durante o manuseio e estiva normal da âncora.
O Tipo B é a configuração fixa no JIS F 2025 e deve ser distinguido do arranjo destacável do Tipo A. Não é um acessório de amarração de convés, batente de corrente, ponto de içamento ou dispositivo de abandono de liberação rápida automática. A seleção deve ser baseada no diâmetro nominal aplicável da corrente de âncora, na edição padrão controlada ou desenho aprovado, acesso de instalação, interface de solda, estrutura circundante do cofre de corrente, sistema de revestimento e requisitos de inspeção do projeto.
Especificações Rápidas
- Função do produto: Segurança fixa da extremidade do chicote da corrente de âncora dentro do cofre de corrente erarr; fornece uma conexão estrutural definida para a extremidade interna da corrente.
- Padrão e tipo: JIS F 2025 Tipo B, tipo fixo erarr; a edição padrão atual é JIS F 2025:2021; desenhos legados ainda podem citar a edição de 1992.
- Faixa de tamanho nominal: B40 a B120 erarr; cobre diâmetros nominais aplicáveis da corrente de âncora de 38 mm a 120 mm.
- Referência de material padrão: SS400 para JIS G 3101 para o corpo e pino Tipo B erarr; materiais alternativos requerem revisão do desenho e aprovação do projeto.
- Arranjo de retenção: Pino transversal com peça de verificação de pino e parafuso sextavado / porca erarr; ajuda a evitar deslocamento não intencional do pino, mantendo o acesso controlado.
- Instalação: Soldado à estrutura do cofre de corrente erarr; curvatura local, perna de solda, reforço, acessibilidade e procedimento de soldagem do estaleiro devem ser confirmados.
- Massa calculada: 5,9 kg a 102 kg erarr; útil para manuseio, embalagem, planejamento de instalação e estimativa de frete.
- Proteção de superfície: Jateamento Sa 2.5 e primer de oficina epóxi podem ser fornecidos como acabamento de projeto erarr; galvanização, revestimento final e detalhes de lubrificação estão sujeitos a confirmação.
Principais Parâmetros Técnicos
| Âncora Aplicável Diâmetro da Corrente (mm) |
L4 | L5 | B1 | B5 | H4 | D2 | D3 | R | t1 | t2 | D1 | l4 | l5 |
| 38- 40 | 160 | 0 | 50 | 0 | 78 | 45 | 88 | 50 | 12 | 6 | 42 | 111 | ] 2 |
| 42- 44 | 180 | 0 | 54 | 0 | 85 | 49 | 96 | 54 | 14 | 6 | 46 | 119 | 12 |
| 46~48 | 195 | 0 | 58 | 0 | 92 | 53 | 104 | 59 | 14 | 8 | 50 | 127 | 12 |
| 50-52 | 210 | 100 | 64 | 24 | 100 | 57 | 112 | 65 | 14, | 10 | 54 | 137 | 12 |
| 54-56 | 225 | 115 | 68 | 32 | 106 | 61 | 120 | 71 | 14 | 12 | 58 | 145 | 12 |
| 58-60 | 240 | 130 | 72 | 40 | 114 | 65 | 128 | 75 | 14 | 14 | 62 | 153 | 12 |
| 62 ~64 | 255 | 145 | 78 | 50 | 122 | 69 | 136 | 79 | 14 | 16 | 66 | 168 | 15 |
| 66 -68 | 270 | 150 | 82 | 54 | 130 | 73 | 144 | 85 | 16 | 16 | 70 | 176 | 15 |
| 70 ~ 73 | 290 | 170 | 88 | 64 | 138 | 78 | 154 | 90 | 16 | 18 | 75 | 186 | 15 |
| 76 -78 | 310 | 190 | 94 | 74 | 148 | 83 | 164 | 95 | 16 | 20 | 80 | 196 | 15 |
| 81-84 | 330 | 210 | 100 | 84 | 158 | 88 | 174 | 100 | 16 | 22 | 85 | 206 | 15 |
| 87-90 | 350 | 230 | 106 | 94 | 170 | 93 | 184 | 107 | 18 | 24 | 90 | 220 | · 15 |
| 92 ~95 | 380 | 250 | 112 | 108 | 180 | 98 | 194 | 112 | 18 | 28 | 95 | 234 | 15 |
| 98~102 | 410 | 270 | 120 | 116 | 192 | 103 | 206 | 120 | 22 | 28 | 100 | 255 | 18 |
| 105 -111 | 440 | 300 | 130 | 130 | 208 | 113 | 224 | 131 | 24 | 30 | 110 | 273 | 18 |
| 114~120 | 470 | 330 | 140 | 152 | 224 | 123 | 242 | 140 | 24 | 36 | 120 | 295 | 18 |
| Peça de verificação para pino | Parafuso de cabeça sextavada Porca sextavada |
Perna de solda | Calculado Massa (kg) |
|||||||
| L6 | L7 | b2 | b3 | t5 | d6 | Tamanho nominal da rosca do parafuso d5 |
l7 | f1 | f2 | |
| 100 | 70 | 30 | 11 | 8 | 14 | M12 | 25 | 4 | 5.5 | 5.9 |
| 100 | 70 | 30 | 13 | 8 | 14 | M 12 | 25 | 4 | 6.5 | 8 |
| 100 | 70 | 30 | 15 | 8 | 14 | M 12 | 25 | 5 | 6.5 | 9.8 |
| 100 | 70 | 30 | 17 | 8 | 14 | M 12 | 25 | 6.5 | 6.5 | 11.l |
| 100 | 70 | 30 | 19 | 8 | 14 | M 12 | 25 | 8 | 6.5 | 14 |
| 100 | 70 | 30 | 21 | 8 | 14 | M 12 | 25 | 8 | 6.5 | 16 |
| 130 | 90 | 40 | ]8 | 10 | 18 | M 16 | 30 | 8 | 6.5 | 18.1 |
| 130 | 90 | 40 | 20 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 23.l |
| 130 | 90 | 40 | 22 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 26.5 |
| 130 | 90 | 40 | 25 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 30.8 |
| 130 | 90 | 40 | 28 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 35.3 |
| 130 | 90 | 40 | 30 | 10 | 18 | M 16 | 30 | 11 | 8.5 | 42.8 |
| 130 | 90 | 40 | 33 | 10 | 18 | M 16 | 30 | 11 | 8.5 | 50.7 |
| 180 | 130 | 50 | 31 | 12 | 22 | M 20 | 40 | 12.5 | 10.5 | 66.8 |
| 180 | 130 | 50 | 35 | 12 | 22 | M20 | 40 | 14 | 11.5 | 84 |
| 180 | 130 | 50 | 39 | 12 | 22 | M 20 | 40 | 14 | 11.5 | 10 2 |
Guia de Seleção e Consulta
Passo 1: Confirme o grampo de corrente fixo JIS F 2025 Tipo B, a edição padrão necessária e o tamanho nominal B40 a B120 de acordo com o desenho da embarcação.
Passo 2: Forneça o diâmetro nominal da corrente de âncora, a classe da corrente, o padrão da corrente, o arranjo do elo final e qualquer requisito de carga do projeto ou de desconexão de emergência.
Passo 3: Confirme o local de instalação dentro do cofre de corrente, a curvatura da superfície local, o acesso disponível para remoção do pino, a interface de solda, o reforço circundante e o desenho de instalação do estaleiro.
Passo 4: Confirme o requisito de material. SS400 é a referência padrão para o corpo e o pino Tipo B; aço inoxidável ou outras alternativas são opções não padrão e requerem aprovação.
Passo 5: Confirme o tratamento de superfície, o revestimento final da embarcação, a lubrificação do pino ou o requisito de bico graxeiro, a tolerância à corrosão, a marcação, a rastreabilidade do material e o escopo da inspeção.
Passo 6: Forneça o requisito da sociedade classificadora, o tipo de certificado, a quantidade, o destino da entrega, o tempo de entrega necessário e o último desenho aprovado ou foto de referência.
Estrutura
Corpo SS400 soldado | Abertura de assento/retenção da corrente de âncora | Pino transversal tipo fixo | Peça de verificação de pino | Parafuso e porca sextavados | Interface de cofre de corrente soldada | Proteção de superfície específica do projeto
Vantagens de Corrente de Âncora, Instalação e Qualidade
- O arranjo fixo Tipo B fornece um método simples e compacto para fixar a extremidade do chicote da corrente de âncora dentro do cofre de corrente, onde um mecanismo destacável Tipo A não é especificado.
- Dezesseis tamanhos nominais fornecem um caminho de seleção dimensional direto de B40 a B120 e reduzem a necessidade de interpolar entre faixas de diâmetro de corrente não padrão.
- A peça de verificação de pino e o arranjo de parafuso/porca retêm o pino transversal e suportam a remoção controlada para inspeção ou desconexão planejada da extremidade da corrente.
- O padrão permite que o corpo seja adaptado a uma superfície de instalação curva quando necessário, mas o contorno final deve seguir o desenho da estrutura da embarcação.
- Referências padrão de perna de solda suportam o planejamento da instalação; o procedimento de soldagem real, reforço local, acesso e critérios de aceitação permanecem sujeitos aos requisitos do estaleiro e da classe.
- A inspeção de fabricação deve se concentrar na rastreabilidade do material, precisão dimensional, ajuste e alinhamento do pino, engajamento do retentor, condição de preparação da solda, compatibilidade do revestimento e ausência de bordas de contato de corrente afiadas.
- Um bico graxeiro não é tratado como um recurso padrão JIS. Onde o acesso à lubrificação for necessário, sua localização e interferência com a corrente ou peças de retenção devem ser confirmados no desenho aprovado.
- Nenhum SWL (Carga de Trabalho Segura), MBL (Carga Mínima de Ruptura), carga de prova, tempo de liberação de emergência ou função de içamento não suportada é atribuído ao produto.
Atributos Personalizados
- Padrão: JIS F 2025:2021 edição atual / referência legada de 1992 erarr; confirme a edição controlada declarada na especificação da embarcação.
- Tipo: Tipo B fixo erarr; diferente do grampo de corrente destacável Tipo A.
- Tamanho Nominal: B40 / B44 / B48 / B52 / B56 / B60 / B64 / B68 / B73 / B78 / B84 / B90 / B95 / B102 / B111 / B120 erarr; selecione pelo diâmetro nominal aplicável da corrente de âncora.
- Diâmetro de Corrente Aplicável: 38-120 mm erarr; apenas faixa de seleção dimensional; classe da corrente e carga de projeto requerem confirmação separada.
- Material Padrão: Corpo SS400 e pino Tipo B erarr; construção alternativa em aço inoxidável ou aço especial está sujeita a desenho e aprovação.
- Instalação: Soldado dentro do cofre de corrente erarr; fundação local, curvatura, perna de solda, reforço e acesso devem ser verificados.
- Tratamento de Superfície: Jateamento Sa 2.5 + primer de oficina epóxi como acabamento de projeto de referência erarr; revestimento final ou galvanização requer confirmação.
- Lubrificação: Bico graxeiro opcional ou provisão de lubrificação do projeto erarr; não assumido como recurso padrão.
- Requisito de Certificado: Disponível de acordo com o escopo do pedido erarr; aprovação de classe, inspeção testemunhada e nível de certificado devem ser acordados antes da produção.
Como Funciona
A extremidade do chicote da corrente de âncora é posicionada no grampo de corrente erarr; o pino transversal fixa o arranjo da extremidade da corrente erarr; a peça de verificação de pino e o parafuso/porca retêm o pino erarr; o corpo soldado transfere a restrição para a estrutura do cofre de corrente erarr; o pino é removido apenas sob o procedimento controlado de manutenção ou desconexão da embarcação.
Aplicações
Embarcações mercantes | Petroleiros | Graneleiros | Navios porta-contêineres | Navios de carga geral | Embarcações de trabalho | Segurança da extremidade do chicote da corrente de âncora no cofre de corrente | Projetos de novas construções e substituições
Certificações e Vantagens
Certificados e inspeção podem ser providenciados de acordo com os requisitos do projeto, rastreabilidade do material, desenhos aprovados, procedimentos da sociedade classificadora e o escopo do pedido acordado. A disponibilidade está sujeita à aprovação da classe e não deve ser assumida como fornecimento padrão.
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

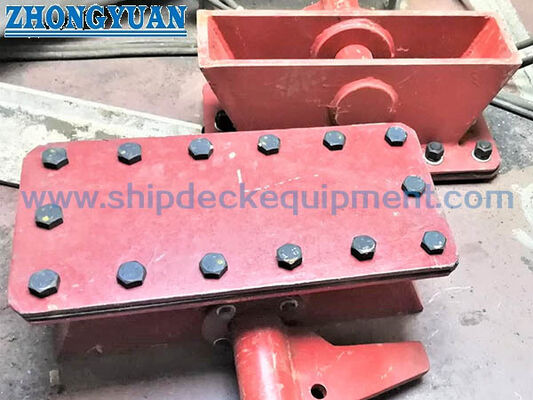

Desenho e Fotos
FAQ
Q1: Qual é a principal diferença entre JIS F 2025 Tipo A e Tipo B?
A1: O Tipo A é a configuração destacável, enquanto o Tipo B é a configuração fixa. O Tipo B não deve ser descrito como um dispositivo de liberação de emergência automático ou rápido, a menos que um arranjo e procedimento aprovados específicos da embarcação confirmem essa função.
Q2: O Tipo B pode ser selecionado apenas por classificação de corrente de âncora de Grau 2 ou Grau 3?
A2: Não. A tabela padrão é organizada por diâmetro nominal da corrente de âncora. A classe da corrente, a geometria do elo, a carga de projeto, os requisitos de prova e a compatibilidade com o procedimento de abandono ou manutenção da embarcação devem ser confirmados separadamente.
Q3: Que informações são necessárias antes da cotação?
A3: Confirme a edição padrão, o tamanho nominal do Tipo B, o diâmetro e a classe da corrente, o arranjo do elo final, o desenho de instalação, a curvatura local, o material, o revestimento, o requisito de lubrificação, o escopo do certificado, a quantidade, o destino e o cronograma de entrega.
