14" Chock de botões de aço inoxidável

14" Chock de botões de aço inoxidável

Visão geral do produto

O botão de aço inoxidável polido é um guia de corda de amarração compacto para embarcações que precisam de uma superfície lisa de contato de corda, material inoxidável resistente à corrosão e uma aparência limpa e polida.É adequado para embarcações de lago, embarcações fluviais, iates, embarcações de serviço oficial, embarcações de trabalho, embarcações de patrulha e embarcações da guarda costeira,especialmente para projetos nas Américas, onde os acessórios de deck inoxidáveis e o hardware de amarração polido são comumente solicitados.

O chock pode ser fornecido em fundição inoxidável SUS304 ou SUS316, com tratamento de superfície polido, polido pesado ou polido espelho.Os raios de contato da corda e as áreas de mudança de secção devem ser finitas suavemente e livres de borras para ajudar a reduzir o corte da corda, a abrasão local e a concentração de tensão.e teste de puxa podem ser organizados de acordo com o escopo da ordem confirmada e requisito do projeto.

Especificações rápidas

• Tipo de produto: botão polido de aço inoxidável → guia de corda de atracção compacto para pontos de atracção de navios que exijam um acabamento liso em aço inoxidável.
• Aplicação principal: embarcações de lago, embarcações fluviais interiores, iates, embarcações de trabalho oficiais, embarcações de patrulha,e barcos da guarda costeira → adequado para equipamento de convés visível e arranjos de amarração de navios pequenos e médios.
• Dimensões fornecidas: 14 em tipo ou personalizadas → as dimensões fornecidas de A a G são utilizadas para a verificação de layout e confirmação de orçamento.
• Referência de tamanho principal: A 16,5 polegadas (419,1 mm), B 14 polegadas (355,6 mm), C Ø14 polegadas (Ø355,6 mm) → dimensões-chave para desenho de página web e revisão do espaço de instalação.
• Opção de material: fundição inoxidável SUS304 ou SUS316 → a qualidade final deve ser selecionada de acordo com as especificações do recipiente, o ambiente aquático e os requisitos do proprietário.
• Tratamento de superfície: polido, polido pesado ou polido espelho → melhora a aparência e ajuda a criar uma superfície de contato de corda livre de burr.
• Fabricação de fundição: fundição de sílica sol ou fundição de silicato de sódio → processo deve ser confirmado de acordo com o acabamento da superfície, tolerância dimensional, custo e requisitos de entrega.
• Inspecção e apoio técnico: ensaio mecânico do material, registo do tratamento térmico, ensaio de penetração do corante, cálculo da FEA e ensaio de tração → disponíveis de acordo com as exigências do projecto.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: confirmar o tipo de botão de aço inoxidável, tamanho 14 ou tamanho personalizado e se as dimensões de A a G correspondem ao desenho do recipiente.

Passo 2: Confirmar o tipo de embarcação e a área de serviço: embarcação de lago, barco fluvial, iate, barco de serviço, barco de patrulha, barco da guarda costeira ou outra aplicação do projecto.

Passo 3: Confirmar os requisitos de material: SUS304, SUS316, grau de fundição de aço inoxidável, qualquer componente da chapa de aço inoxidável e os requisitos de rastreabilidade do material.

Passo 4: Confirmar o acabamento da superfície: polido, polido fortemente ou polido espelho, incluindo o padrão visual, a foto de amostra ou a rugosidade necessária, se aplicável.

Passo 5: Confirmar o âmbito da inspecção e do certificado: certificado de fábrica, relatório de ensaio das propriedades dos materiais, registo do tratamento térmico, ensaio de penetração de corantes, aprovação C;ass, cálculo da FEA,e ensaio de tração, se necessário.

Passo 6: fornecer a quantidade, a posição de instalação, o desenho ou a fotografia, o tamanho da corda e a base de carga, se disponíveis, o destino da entrega e o prazo de entrega necessário.

Estrutura

Cast stainless steel button body | Rounded rope-contact surface | Smooth section transition | Polished or mirror polished finish | Deck or bulwark installation interface to be confirmed | Optional inspection and test scope

Vantagens de fundição, polir e engenharia

• A construção de aço inoxidável polido é adequada para zonas de atracamento visíveis em iates, barcos de trabalho, barcos de patrulha, navios de interior,e embarcações da guarda costeira, onde a resistência à corrosão e a aparência são ambas questões de aquisição.
• O perfil arredondado de contato de corda e o acabamento sem borras ajudam a reduzir o contato local afiado que pode cortar, raspar ou danificar localmente as cordas de amarração.
• O raio liso e as áreas de mudança de secção ajudam a reduzir a concentração de tensão local; a revisão da resistência baseada em FEA pode ser fornecida quando o projeto requer verificação de engenharia.
• A fundição de sólidos de sílica pode ser selecionada quando é necessária uma melhor superfície de fundição e uma base de acabamento mais fina, enquanto a fundição de silicato de sódio pode ser discutida de acordo com os requisitos de custo e produção.
• O SUS304 pode ser considerado para água doce e serviço geral quando aceito pela especificação do projeto;O SUS316 pode ser selecionado quando o proprietário ou o ambiente de funcionamento exigir uma maior resistência à corrosão.
• O tratamento térmico e os ensaios mecânicos dos materiais podem ser organizados de acordo com o grau de fundição inoxidável selecionado e o plano de inspecção da encomenda.
• Os ensaios de penetração de corantes são adequados para verificar as indicações de ruptura de superfície em superfícies de fundição polidas de aço inoxidável, quando especificados pelo cliente ou pelo plano de inspeção.
• O ensaio de tração pode ser organizado de acordo com as exigências do projeto; a carga de ensaio, a direção da carga, o arranjo do dispositivo e os critérios de aceitação devem ser confirmados antes da cotação.

Atributos personalizados

• Nome do produto: Chock de botões de aço inoxidável polido → guia de corda de amarração com perfil de botão liso e arredondado.
• Tipo de modelo: botão de aço inoxidável → 14 em tipo ou tamanho personalizado de acordo com o desenho do recipiente.
• Material: SUS304 / SUS316 fundição inoxidável → a redacção SUS306 nos dados fornecidos deve ser confirmada antes da publicação final da ficha de dados.
• Forja de fundição: fundição de sílica sol / fundição de silicato de sódio → processo selecionado de acordo com a qualidade da superfície, a tolerância e os requisitos orçamentais.
• Finalização da superfície: polida / polida pesada / polida espelho → o nível de acabamento deve ser confirmado por uma amostra de foto ou requisito visual.
• Inspecção: ensaio mecânico do material / tratamento térmico / ensaio de penetração do corante, se necessário → o âmbito de inspecção segue o requisito da ordem e da aprovação do projecto.
• Apoio técnico: cálculo da resistência FEA e teste de tração disponíveis → caso de carga, direção da corda e critérios de aceitação devem ser confirmados antes da cotação.
• Certificado: aprovação de classe e certificado de fábrica disponíveis mediante pedido → não se assume como entrega padrão, a menos que incluído no âmbito do pedido.
• Instalação: deve confirmar-se a montagem do convés ou do baluarte → deve verificar-se a estrutura circundante, o método de soldadura/fixação e o reforço por desenho.

Como funciona

Mooring rope approaches the chock → Rounded polished button profile guides the rope → Burr-free contact surface reduces local abrasion → Local rope force is transferred to the vessel structure through the installed chock → Inspection or test scope is confirmed according to project requirement

Aplicações

Lake vessels in the Americas | Inland river boats | Yachts | Official workboats | Patrol boats | Coast guard boats | Small service vessels | Marina and harbor mooring positions | Newbuilding and replacement projects

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, o âmbito de inspecção, a rastreabilidade do material e o procedimento de aprovação da classe ou do proprietário.

Certificação: Certificado de teste do fabricante, aprovação de classe, certificado da fábrica e relatório de teste de propriedades do material estão disponíveis mediante pedido, de acordo com o escopo da encomenda.

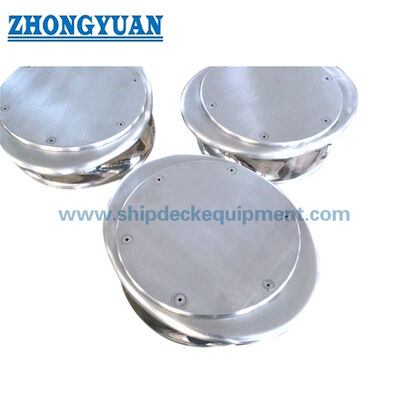

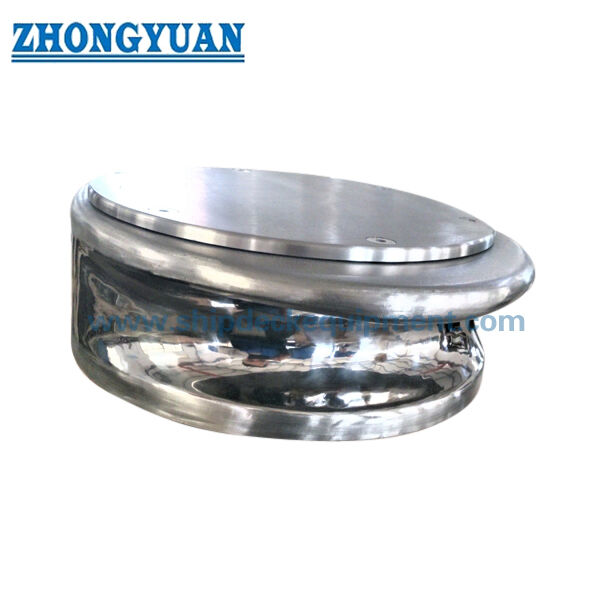

Desenho e Fotos

Perguntas frequentes

P1: Deve ser selecionado SUS304 ou SUS316 para um botão de aço inoxidável?

A1: O SUS304 pode ser considerado para o serviço de água doce em lagos e rios interiores quando aceito pelas especificações dos navios.especialmente para serviços costeirosA qualidade final do material deve seguir as especificações do projecto.

P2: Pode o botão-choque ser fornecido com um acabamento polido a espelho?

R2: Sim, podem ser fornecidos acabamentos polidos, pesados e espelhados.ou exigência de aceitação visual porque o polimento de espelho afeta o processo de produção, inspecção e custo.

P3: Pode ser fornecido o cálculo do FEA e o teste de tração?

R3: Sim. O cálculo da resistência FEA e o teste de tração podem ser organizados de acordo com os requisitos do projeto.e os critérios de aceitação devem ser confirmados antes da cotação.
