Navio de levantamento oval material de forjadura da placa do olho do ISO 8146 Eyeplate que amarra o equipamento
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão: | ISO 8146-1990 | Tamanhos Nominais: | 0.4-50 mm |
|---|---|---|---|
| Tipo: | Tipo A, Tipo B | Carga permitida: | 4 a 500KN |
| Material: | Aço macio, aço inoxidável C-Mn forjamento de aço | Tratamento de superfície: | jateamento de areia até S2.5 + uma camada de shop primer epóxi |
| Certificados de classificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. | ||
| Destacar: | Placa oval do olho TÃO 8146-1985,Placa oval do olho,Navio do ISO 8146 que amarra o equipamento |
||
Descrição de produto
Plano Oval para Fixação do Convés do Navio.
Visão geral do produto
A placa oval ISO 8146 é uma placa ocular soldada de bordo usada para fixação de terminais de corda, grilhões, blocos de poleia, arranjos de amarração e outras conexões de estrutura de navio aprovadas.É normalmente instalado em convés de navios ou fundações estruturais onde a direcção da carga, o tamanho da solda, o reforço da base e o âmbito de inspecção devem ser verificados juntamente com o desenho do recipiente.
Esta página foi preparada para uma pálpebra oval forjada/de aço fornecida de acordo com os dados ISO 8146 fornecidos pelo cliente.4 a 50 e cargas admissíveis de 4 a 500 kN. Online ISO reference information indicates that ISO 8146 lays down dimensions and materials for oval eyeplates primarily intended for ship deck mounting and as guy eyeplates on shipboard cargo-handling booms for cargo handling purposes; o ano exacto da edição ISO deve ser confirmado antes da versão final.
Especificações rápidas
- Tipo de produto: Plano ocular oval/plano ocular do convés → utilizado para pontos de fixação da estrutura do navio aprovados, tais como terminais de corda, grilhões e blocos de poleas.
- Referência padrão: ISO 8146 → os dados fornecidos indicam ISO 8146-1990; as informações ISO em linha mostram ISO 8146:1985, a edição padrão do projecto deve ser confirmada.
- Intervalo de tipos: A seleção do tipo A e do tipo B → deve seguir o desenho do recipiente, a forma de montagem e a direção da carga.
- Faixa de tamanho nominal: 0,4 a 50 → faixa de designação correspondente às classes de carga admissíveis de 4 kN a 500 kN.
- Carga admissível: de 4 a 500 kN → utilizar este termo com cuidado e não reescrevê-lo como SWL, MBL, carga de ruptura ou carga de ensaio sem aprovação do projecto.
- Os dados de montagem fornecidos: Valores mínimos de solda de tipo A s / g → os pormenores da solda e o reforço do convés circundante devem ser confirmados pelo estaleiro ou escritório de projeto.
- Opções de materiais: aço leve, forja de aço C-Mn, aço inoxidável ou material especificado pelo projeto → a qualidade final e o âmbito do certificado devem ser confirmados antes da cotação.
- Tratamento de superfície: Sa 2.5 blasting + uma camada de epoxy shop primer como referência → revestimento final, galvanização ou acabamento de aço inoxidável segue os requisitos do projeto.
Parâmetros técnicos principais
| Número nominal tamanho |
Permissível carga kN |
a) | b | C | d | e | f | h | Eu... | r1 | r2 | Instalação Tipo A Solução s Min. |
Instalação do tipo A Solução g Min. |
| 0.4 | 4 | 22 | 15 | 42 | 10 | 15 | 8 | 32,5 | 65 | 17,5 | 3 | 6 | 4 |
| 0.6 | 6,3 | 28 | 19 | 52 | 12 | 19 | 8 | 40,5 | 0 | 21,5 | 4 | 6 | 4 |
| 1 | 10 | 35 | 22 | 67 | 16 | 25 | 8 | 52 | 95 | 27 | 5 | 6 | 4 |
| 1.6 | 16 | 42 | 24 | 82 | 20 | 33 | 8 | 65 | 120 | 32 | 5 | 7 | 4 |
| 2 | 20 | 50 | 27 | 100 | 25 | 35 | 12 | 73,5 | 132 | 38,5 | 5 | 9 | 6 |
| 2,5 | 25 | 55 | 29 | 105 | 25 | 39 | 12 | 78,5 | 140 | 39,5 | 6 | 9 | 6 |
| 3 | 31,5 | 66 | 33 | 126 | 30 | 42 | 12 | 88,5 | 180 | 46,5 | 7 | 10 | 6 |
| 4 | 40 | 77 | 36 | 147 | 35 | 48 | 15 | 101 | 210 | 53 | 7 | 12 | 7 |
| 5 | 50 | 87 | 41 | 167 | 40 | 57 | 18 | 117,5 | 225 | 60,5 | 8 | 14 | 9 |
| 6 | 63 | 91 | 45 | 171 | 40 | 66 | 18 | 128,5 | 240 | 62,5 | 8 | 14 | 9 |
| 8 | 80 | 101 | 51 | 201 | 50 | 73 | 20 | 148,5 | 270 | 75,5 | 10 | 17 | 10 |
| 10 | 100 | 117 | 56 | 217 | 50 | 80 | 22 | 158 | 300 | 78 | 10 | 17 | 11 |
| 12 | 125 | 128 | 61 | 248 | 60 | 87 | 24 | 177,5 | 335 | 90,5 | 12 | 20 | 12 |
| 16 | 160 | 145 | 67 | 265 | 60 | 95 | 26 | 188,5 | 370 | 93,5 | 12 | 20 | 13 |
| 20 | 200 | 157 | 73 | 297 | 70 | 105 | 28 | 211,5 | 420 | 106,5 | 14 | 25 | 14 |
| 25 | 250 | 170 | 80 | 331 | 80 | 120 | 32 | 240 | 470 | 120 | 16 | 30 | 16 |
| 32 | 315 | 194 | 88 | 374 | 90 | 130 | 36 | 264 | 530 | 134 | 18 | 30 | 18 |
| 40 | 400 | 220 | 98 | 420 | 100 | 145 | 40 | 294 | 570 | 149 | 20 | 35 | 20 |
| 50 | 500 | 240 | 108 | 460 | 110 | 155 | 45 | 319 | 630 | 164 | 22 | 35 | 22 |
Guia de selecção e consulta
Passo 1: Confirmar o tipo de blindagem oval ISO 8146: Tipo A ou Tipo B, de acordo com o desenho do recipiente e a disposição de montagem.
Passo 2: Confirme o tamanho nominal e a classe de carga admissível a partir de 0, 4 / 0, 6 / 1 / 1,6 / 2 / 2,5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50.
Passo 3: Confirme a direção da carga, a parte de ligação e a aplicação: terminal de corda, grilhão, bloco de poleia, ponto de fixação, ponto de fixação do convés ou uso aprovado de manuseio de carga / olho do homem.
Passo 4: Confirmar o convés ou a fundação estrutural, o comprimento da soldagem, o tamanho da soldagem, o reforço local e se o item é utilizado para construção nova ou para substituição.
Passo 5: Confirmar a qualidade do material, os requisitos de forja, o tratamento de superfície, o sistema de revestimento, a quantidade, o âmbito do certificado e os requisitos de inspeção de testemunhas de classe.
Passo 6: Forneça o desenho de instalação, o cálculo da carga ou a nota de aprovação, se disponíveis, o destino da entrega, o prazo de entrega exigido e as fotografias de referência.
Estrutura
Forged / steel oval eyeplate body | Oval eye opening | Welded mounting base | Smooth shackle-contact radius | Load direction reference area | Type A / Type B mounting configuration | Shop primer or specified surface treatment
Vantagens da forja, soldadura e engenharia
- A forma oval do olho fornece um ponto de ligação definido para grilhões, terminais de corda e blocos de poleia onde o desenho do recipiente especifica as dimensões ISO 8146.
- As opções de material forjado ou de aço devem ser selecionadas de acordo com a carga admissível, os requisitos do certificado de material, o ambiente de corrosão e o escopo da inspeção de classe.
- A abertura do olho e o raio de contacto devem ser revestidos e inspeccionados para reduzir o contacto local afiado que possa danificar grilhões, alfinetes, terminações de corda ou acessórios ligados.
- As dimensões de solda do tipo A s e g são indicadas na tabela fornecida, mas os detalhes reais da solda e o reforço local do convés devem ser confirmados pelo estaleiro ou escritório de projeto.
- A direcção da carga é fundamental para a utilização do olho. O produto não deve ser utilizado fora da direcção de puxa aprovada, da gama de ângulos, do suporte do convés ou do âmbito de inspecção.
- As superfícies acabadas devem ser inspeccionadas para detectar rachaduras visíveis e descamação após forjar, usinagem, moagem e preparação da superfície.
- A carga admissível é mantida separada da carga SWL, MBL, carga de ruptura, carga de prova e carga de ensaio para evitar interpretações de engenharia incorretas.
Atributos personalizados
- Padrão: ISO 8146 → utilizar quando o estaleiro, o proprietário ou o desenho especificarem as dimensões ISO da placa oval.
- Tipo: Tipo A / Tipo B → selecionar de acordo com a forma de montagem e o desenho do recipiente; os valores de soldagem do tipo A são fornecidos na tabela actual.
- Tamanho nominal: 0,4 a 50 → selecionado em função da classe de carga admissível e do espaço de instalação.
- Carga admissível: 4 a 500 kN → classe de carga com base nos dados fornecidos; não SWL, MBL, carga de prova ou carga de ruptura automática.
- Material: aço leve / forja de aço C-Mn / aço inoxidável → grau final do material e requisitos de certificado devem ser confirmados antes da cotação.
- Tratamento de superfície: Sa 2.5 de jato + primer de fábrica de epóxi → revestimento final segue as especificações de pintura do recipiente ou os requisitos do cliente.
- Foco da inspecção: abertura dos olhos, corpo forjado, preparação da solda, rachaduras visíveis/descascamento e controlo das dimensões → importantes para a aceitação no estaleiro naval.
- Requisito de certificado: Disponível de acordo com o âmbito do pedido → inspecção de classe e nível do certificado devem ser confirmados antes da cotação.
Como funciona
Ship structure or deck foundation is prepared → Oval eyeplate is welded according to approved drawing → Shackle / rope terminal / pulley block is connected through the eye opening → Permissible load is applied in the approved direction → Welds, a rastreabilidade do material, o revestimento e a inspecção são verificados de acordo com as exigências do projeto
Aplicações
Ship deck fixing points | Rope terminal connections | Shackle connection points | Pulley block fixing | Lashing arrangements | Guy eyeplates on shipboard cargo-handling booms when approved | Newbuilding and replacement projects | Shipyard repair and retrofit
Certificações e vantagens
Os certificados podem ser organizados de acordo com os requisitos do projeto, o escopo da inspeção, a rastreabilidade do material e o procedimento de aprovação da sociedade de classe.
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

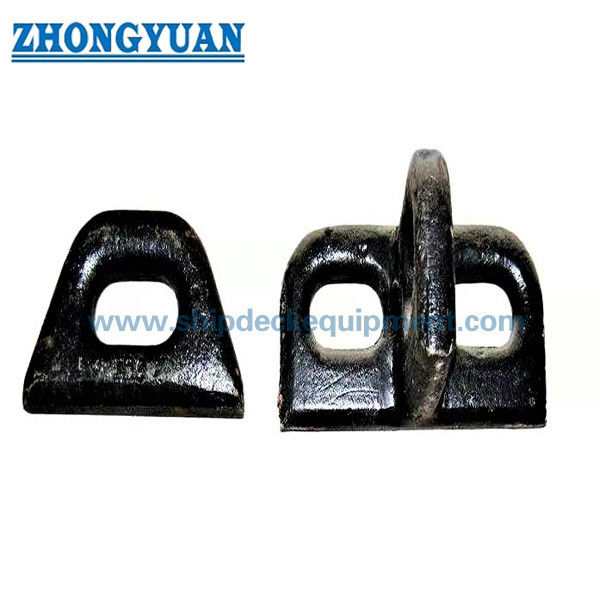

Desenho e Fotos
Perguntas frequentes
P1: Pode esta placa oval ISO 8146 ser usada como uma placa de elevação?
A1: Não deve ser considerada como uma placa ocular de elevação geral sem aprovação.A informação em linha da ISO indica que os oculares ovais são destinados à montagem no convés do navio e como oculares de homem nas barragens de manuseio de carga a bordo para fins de manuseio de cargaA elevação ou a manipulação da carga devem ser efetivamente efectuadas de acordo com o projecto do navio, a direcção da carga, os pormenores da solda, o reforço do convés e os requisitos de aprovação de classe.
P2: A carga admissível é a mesma que a carga SWL, MBL, carga de ruptura ou carga de ensaio?
A2: Não. A tabela fornecida usa carga permitida. Não deve ser reescrito como SWL, MBL, carga de ruptura, carga de prova,ou carga de ensaio, a menos que o desenho do projecto ou o documento de homologação definam claramente a relação de carga.
Q3: Que informações são necessárias antes da cotação?
A3: Confirmar a edição ISO, tipo A ou tipo B, tamanho nominal, carga admissível, grau de material, tratamento de superfície, quantidade, requisito de certificado, desenho de instalação, direção da carga,destino de entrega, e tempo de entrega exigido.
