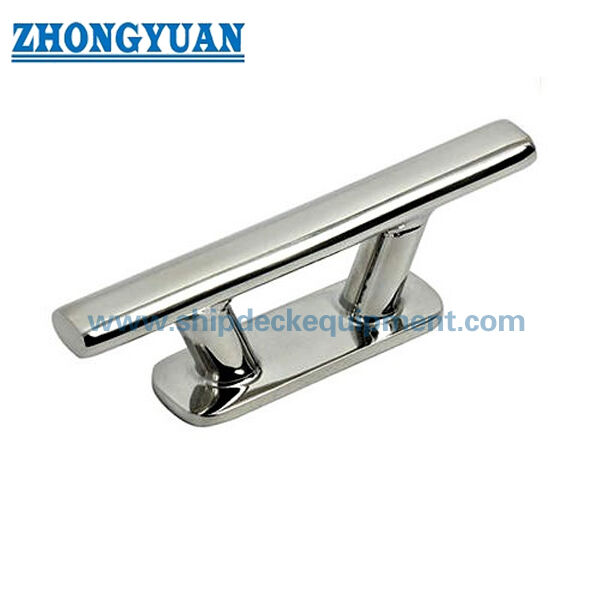

316 aço inoxidável tubo oval cleat para iates deck amarre

Presilha de tubo oval de aço inoxidável 316 para amarração no convés de iate | Hardware marítimo polido espelhado

Visão geral do produto

A presilha de tubo oval de aço inoxidável 316 é uma presilha de amarração compacta montada no convés para iates, barcos pequenos, pontões de marina e arranjos de segurança de convés ou linha de doca para serviços leves. Ele é usado para amarrar cabos de ancoragem e amarração com um engate de trava, enquanto o formato do tubo oval proporciona uma aparência limpa, contato suave com as mãos e uma forma prática de enrolar a corda para equipamentos de iates e pequenas embarcações.

Este produto deve ser tratado como um item de fornecimento de hardware para iates e convés de barcos, e não como um poste de amarração de cais de 50 kN a 2.000 kN, a menos que uma classificação de carga específica do projeto, projeto de fixação, disposição da placa de apoio e certificado de teste sejam confirmados. A série fornecida cobre travas de tubo oval SS316 de 150 mm a 380 mm, com acabamento polido espelhado e seleção de material SUS304 / SUS304L / SUS316 / SUS316L opcional de acordo com a aplicação e requisitos de aquisição.

Especificações rápidas

• Tipo de produto: Grampo de tubo oval de aço inoxidável → ponto de fixação de corda compacto para convés de iate, convés de barco, pontão e linhas de amarração de doca.
• Opções de materiais: SUS304, SUS304L, SUS316, SUS316L → selecione de acordo com a exposição à corrosão, requisitos de aparência e orçamento do projeto.
• Principal classe fornecida: SS316 → adequado para aplicações de ferragens marítimas onde a névoa salina e a exposição do convés são as principais preocupações de compra.
• Faixa de tamanho: A = 150/200/250/300/380 mm → permite combinar o tamanho do iate, o espaço disponível no convés e os requisitos de manuseio de corda.
• Dimensão de referência D: 90/120/150/161/200 mm → útil para verificação do layout do convés, folga do enrolamento do cabo e correspondência de foto/desenho do produto.
• Opções de mão de obra: fundição em sol de sílica, construção fabricada, soldada, em placa ou tubo → o método de produção final deve seguir o desenho e o escopo do pedido.
• Acabamento de superfície: Polido espelhado → melhora a aparência e reduz o contato local áspero em cabos manuseados e superfícies de ferragens do convés.
• Declaração de carga: Carga de trabalho/carga de ruptura não fornecida → não trate a presilha como carga nominal até que os dados de teste, fixadores, placa de apoio e estrutura de instalação sejam confirmados.

Principais Parâmetros Técnicos

Guia de seleção e consulta

• Etapa 1: Confirme o tipo de produto como presilha de tubo oval SS316 e selecione o modelo SF30301-1 a SF30301-5 de acordo com a dimensão A e espaço do deck.
• Etapa 2: Confirme a aplicação: convés de iate, convés de barco pequeno, barco, pontão de marina, doca ou posição de equipamento para serviços leves.
• Etapa 3: Confirme o tamanho do cabo, o material do cabo, as condições esperadas de amarração e se é necessária uma classificação de carga ou um relatório de teste destrutivo.
• Etapa 4: Confirme a exigência do material: SUS304 / SUS304L / SUS316 / SUS316L e se o certificado do material é necessário com o pedido.
• Etapa 5: Confirme o acabamento da superfície: polido espelhado como referência padrão ou outro requisito de polimento/passivação, se especificado.
• Etapa 6: Confirme as informações de montagem: desenho do furo do parafuso, tamanho do fixador, placa de apoio, espessura do deck, direção de instalação e acesso inferior disponível.
• Etapa 7: Forneça a quantidade, destino de entrega, requisitos de embalagem, prazo de entrega necessário, foto de referência e desenho, se disponível.

Estrutura

Corpo em aço inoxidável polido espelhado | Perfil de grampo de tubo oval | Superfície lisa de contato com corda e contato manual | Interface de montagem em deck/doca | Área de fixação oculta ou por parafuso passante a confirmar | Forma ou tamanho personalizado opcional de acordo com o desenho

Vantagens de hardware e engenharia de aço inoxidável

• O SS316 é comumente selecionado para ferragens de iates e convés de barcos, onde a névoa salina, o manuseio em molhado e a retenção da aparência são fatores de compra importantes.
• A geometria do tubo oval fornece um formato suave de enrolamento de corda e uma aparência limpa de estilo iate, que é adequada para locais visíveis de ferragens de convés.
• O polimento espelhado melhora a limpeza da superfície e reduz os pontos de contato ásperos, mas a qualidade do polimento, a passivação e a proteção da embalagem devem ser confirmadas para pedidos de exportação.
• A série cobre cinco comprimentos práticos de 150 mm a 380 mm, ajudando os compradores a combinar posições de fixação de barcos pequenos, iates, pontões e linhas de doca.
• As rotas de produção de fundição, fabricação, solda, placa ou tubo podem ser discutidas de acordo com o desenho, a quantidade do pedido e os requisitos de aparência.
• A presilha deve ser selecionada juntamente com fixadores, placa de apoio, condição do laminado do deck/placa de aço e acesso por baixo do deck.
• Para projetos de fornecimento sensíveis ao custo, modelos equivalentes confirmados podem ser adquiridos através de parceiros qualificados de hardware marítimo de aço inoxidável, com foto de amostra e escopo do certificado confirmados antes do envio.

Atributos personalizados

• Nome do produto: Presilha de tubo oval de aço inoxidável para iate → usada como item de hardware de convés de barco e iate para fixação de linha de amarração.
• Série de modelos: SF30301 → cinco tamanhos fornecidos de 150 mm a 380 mm com base na dimensão A.
• Material: SUS304 / SUS304L / SUS316 / SUS316L → nota final deverá ser confirmada de acordo com exposição marinha e orçamento do projeto.
• Referência principal do material: SS316 → adequado para muitas aplicações de hardware marítimo onde a resistência à corrosão é mais importante do que o menor custo.
• Mão de obra: Fundição de sílica sol / fabricada / soldada / placa / tubo → selecione de acordo com o desenho real do produto e processo confirmado do fornecedor.
• Acabamento de superfície: Polido espelhado → adequado para aparência de convés de iate e apresentação limpa do produto.
• Padrão/Documentação: Documentos relacionados à CE/ISO podem estar disponíveis de acordo com o fornecedor e o escopo do pedido → o certificado exato deve ser confirmado antes da cotação.
• Classificação de carga: A ser confirmada → carga de trabalho, resistência à ruptura e método de teste não são fornecidos nos dados atuais.
• Modo de fornecimento: Fornecido como hardware marítimo através de parceiros de fornecimento qualificados, quando aplicável → não descrito como um poste de amarração com capacidade de carga de fabricação própria, a menos que confirmado.

Como funciona

A linha de amarração ou de ancoragem é conduzida até a presilha → A linha é enrolada em torno dos chifres ovais da presilha → O engate da presilha fixa a corda → A carga é transferida através do corpo de aço inoxidável, fixadores, placa de apoio e plataforma de suporte ou estrutura de doca → A instalação é inspecionada antes do serviço

Aplicativos

Iates | Barcos de lazer | Pequenos barcos de trabalho | Concursos de decks | Docas de pontões | Cais de marina | Equipamento para convés de barcos | Fixação de cabos de atracação e amarração leve | Projetos de hardware de deck de substituição

Certificações e Vantagens

Documentação relacionada à CE/ISO, declaração do fornecedor, certificado de material, registro de inspeção e certificado do fabricante podem ser discutidos de acordo com o escopo do pedido. Para projetos de navios classificados, a documentação da sociedade classificadora deve ser confirmada antes da cotação e não é fornecida por padrão.

Opções de certificação a serem confirmadas: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate.

Desenho e fotos

Perguntas frequentes

Q1: Este produto é igual a um navio de 50 kN a 2.000 kN ou poste de amarração de cais?

A1: Não. A tabela técnica fornecida é para uma presilha de tubo oval de aço inoxidável usada em iates, barcos, pontões e docas. Não deve ser descrito como um poste de amarração pesado, a menos que sejam fornecidos classificação de carga, estrutura, projeto de fixação e certificado de teste.

Q2: Por que o SS316 é comumente selecionado para travas de iate?

A2: SS316 é comumente preferido para ferragens de convés marítimos visíveis porque fornece melhor resistência à corrosão por cloreto do que o aço inoxidável 304 padrão. A seleção final da nota ainda deve considerar o orçamento, o nível de exposição, a qualidade do polimento e as condições de manutenção.

Q3: Quais informações são necessárias antes da cotação?

A3: Por favor, confirme o modelo, dimensão A, classe do material, quantidade, acabamento, desenho do furo de montagem, requisito de fixador e placa de apoio, requisito de certificado, destino de entrega e se é necessário teste de carga ou confirmação de amostra.
